OPA4170-Q1 采用微型封裝的汽車類 36V 微功耗軌至軌輸出通用運算放大器

數據： OPAx170-Q1 36V 單電源、低功耗、汽車級運算放大器數據表 (Rev. B)

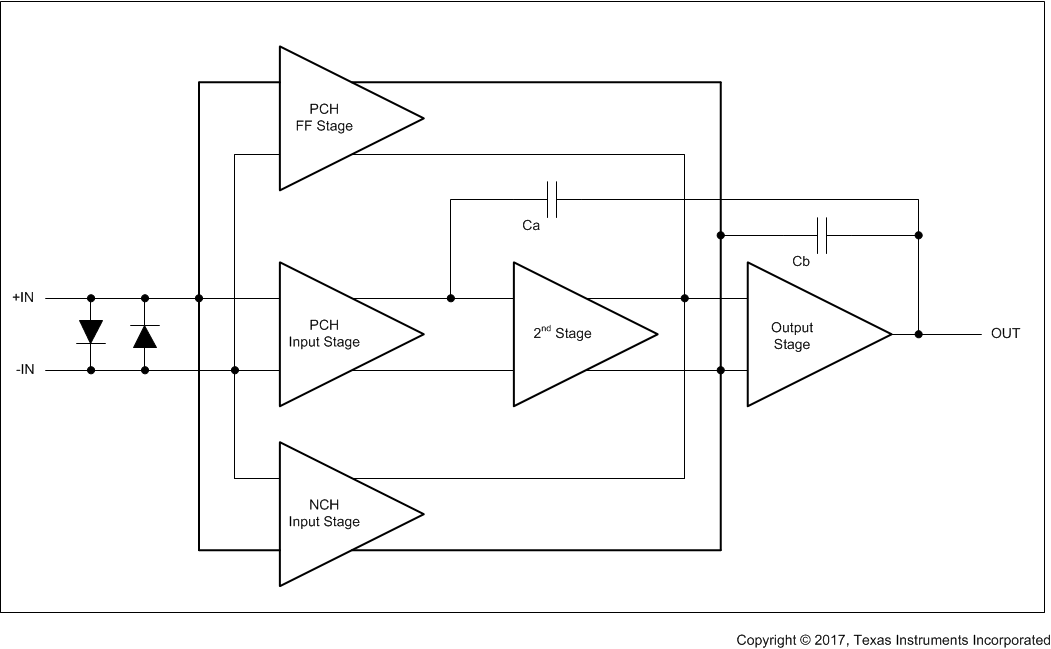

描述

OPA170-Q1，OPA2170-Q1和OPA4170-Q1器件（OPAx170-Q1）屬于36V，單電源，低噪聲運算放大器系列。該器件系列采用微型封裝，可由電壓介于2.7V（±1.35V）至36V（±18V）之間的電源供電運行。此類器件在確保靜態電流較低的情況下提供良好的偏移，漂移和帶寬。

多數運算放大器僅有一個指定的電源電壓，OPAx170-Q1系列運算放大器則有所不同，其可在2.7V至36V電壓范圍內額定運行。超過電源軌的輸入信號不會導致反相.OPAx170-Q1系列在容性負載高達300pF時可保持穩定。輸入可在負電源軌以下100mV以及正電源軌2V之內正常運行。請注意，這些器件可在正電源軌之上100mV的滿軌到軌輸入上運行，但是在正電源軌2V內運行時，性能會受到影響.OPAx170-Q1運算放大器的額定工作溫度范圍為-40°C至+ 125°C。

< /DIV>

特性

符合汽車應用要求
具有符合AEC-Q100標準的下列結果：
- 器件溫度等級1：環境工作溫度范圍為-40°C至+ 125°C
- 器件HBM ESD分類等級3A
- 帶電器件模型（CDM）ESD分類等級C5
電源電壓范圍：2.7V至36V，±1.35V至±18V
低噪聲：19 nV /√ Hz
已過濾的射頻干擾（RFI）輸入
輸入范圍包括負電源
輸入范圍運行至正電源< /li>
軌到軌輸出
增益帶寬：1.2MHz
低靜態電流：每個放大器110μA
高共模抑制：120dB
低偏置電流：15pA（最大值）
通道數量：
- OPA170-Q1 - 1條
- OPA2170-Q1 - 2條
- OPA4170-Q1 - 4條
行業標準封裝

所有商標均為各自所有者的財產。

參數與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

OPA4170-Q1	OPA170-Q1	OPA2170-Q1
4 ? ?	1 ? ?	2 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?
36 ? ?	36 ? ?	36 ? ?
1.2 ? ?	1.2 ? ?	1.2 ? ?
0.4 ? ?	0.4 ? ?	0.4 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
1.8 ? ?	1.8 ? ?	1.8 ? ?
0.1 ? ?	0.1 ? ?	0.1 ? ?
19 ? ?	19 ? ?	19 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
TSSOP ? ?	SOT-23 ? ?	VSSOP ? ?
14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
0.3 ? ?	0.3 ? ?	0.3 ? ?
EMI Hardened ? ?	EMI Hardened ? ?	EMI Hardened ? ?
15 ? ?	15 ? ?	15 ? ?
120 ? ?	120 ? ?	120 ? ?
17 ? ?	17 ? ?	17 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?
