概述
AD215是一款高速輸入隔離放大器，用于隔離和放大寬帶寬模擬信號。它采用創新的電路和變壓器設計，不僅具有寬帶動態特性，同時仍保留關鍵的直流特性。

AD215在器件的輸入端與輸出端之間提供完整的電流隔離，包括用戶可用的前端隔離電源。該器件功能設計全面，采用±15 V直流電源供電，無需用戶提供隔離式DC/DC轉換器。因此，設計人員可以將電路開銷降至低點，從而降低整體系統設計復雜度與器件成本。

AD215設計注重提供較大的靈活性和易用性，可廣泛用于必須在高共模電壓(CMV)條件下測量快速模擬信號的各種應用。輸入/輸出范圍為±10 V，額定增益范圍為1 V/V至10 V/V，緩沖輸出具有失調調整功能，用戶可用的隔離前端電源可在±10 mA電流時產生±15 V直流電壓。
數據表：*附件：AD215 120 kHz帶寬、低失真隔離放大器技術手冊.pdf

應用

• 高速數據采集系統
• 電源線路與瞬變監控器
• 波形記錄儀器
• 多通道復用輸入隔離
• 電源控制
• 振動分析

特性

• 隔離電壓額定值：1,500 V（均方根值）
• 寬帶寬：120 kHz全功率帶寬(-3 dB)
• 快速壓擺率：6 V/μs
• 快速建立時間：9 μs
• 低諧波失真：-80 dB (1 kHz)
• 低非線性度：±0.005%
• 寬輸出范圍：±10 V（最小值，緩沖）
• 內置隔離電源：±15 V（直流，±10 mA）
• 額定溫度范圍：-40°C至+85°C

框圖

為AD215供電

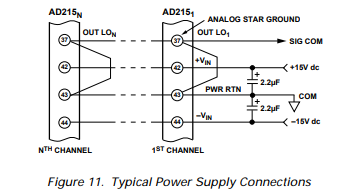

AD215由±15V直流雙極性電源供電，連接方式如圖11所示。應外接旁路電容，以濾除流過LO引腳（在典型應用中為50mA）的信號相關電流。注意，一小部分LO引腳電流會流經OUT LO引腳。因此，OUT LO引腳應與“模擬星形地”連接在一起，并參考圖11所示的±15V直流電源公共端。

電源電壓考慮因素

AD215的額定性能在直流電源電壓為±14.5V至±16.5V范圍內不受影響。低于±14.25V的電壓可能會使AD215無法正常工作。

注意：超過±17.5V的電源電壓可能會損壞內部組件，因此不應使用。

使用AD215

單位增益輸入配置

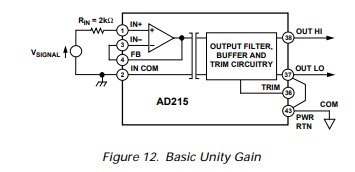

針對最高±10V輸入信號的基本單位增益配置如圖12所示。

增益大于1的同相配置

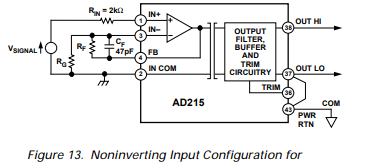

圖13展示了如何實現大于1的增益，同時保持非常高的輸入阻抗。圖20b展示了多通道應用推薦的印刷電路板布局。

在此電路中，增益公式如下：

式中：

• V_O為輸出電壓（V）
• **V_{SIG}**為輸入信號電壓（V）
• R_F為反饋電阻值（Ω）
• R_G為增益電阻值（Ω）

電阻R_F和R_G的值需滿足以下約束條件：

• 增益網絡的總阻抗應小于10kΩ。
• R_F中流過的電流在+10V時應小于1mA。注意，隔離電源驅動能力每毫安反饋電流會降低1mA。
• 放大器增益由反饋電阻（R_F）和增益電阻（R_G）設置。

建議用一個47pF的電容對R_F進行旁路，如圖所示。

注意：圖12和圖13中與輸入信號源串聯的2kΩ輸入電阻（R_{IN}）以及同相輸入端（IN+），建議用于限制AD215未通電時輸入端子的電流，使其不超過5.0mA 。
