概述
HMC911是一款62 ps至75 ps寬帶延時器件，連續可調延遲范圍高達24 GHz。延遲控制相對于差分延遲控制電壓（VDCP和VDCN）線性單調，且控制輸入具有1.6 Hz的調制帶寬。對于高于輸入靈敏度水平的單端或差分輸入電壓，HMC911提供集成恒定幅度的差分輸出電壓，可使用VAC控制引腳調整輸出電壓擺幅。

HMC911具有內部溫度補償和偏置電路，可較大限度地減少延遲隨溫度的變化。HMC911的所有RF輸入和輸出通過50 Ω內部端接到VCC，且可以實現交流或直流耦合。輸出引腳直接50 Ω連接至VCC端接系統。不過，如果端接系統輸入50 Ω連接至除VCC之外的直流電壓，請使用隔直電容。

HMC911提供符合RoHS標準的、24引腳、陶瓷、無鉛芯片載體封裝。
數據表：*附件：HMC911寬帶模擬時間延遲器件，采用SMT封裝，DC-24GHz技術手冊.pdf

應用

• 時鐘和數據同步
• 應答器設計
• 串行數據傳輸高達32 Gbps
• 寬帶測試和測量
• RF ATE應用

特性

• 極寬帶寬：24 GHz
• 延時范圍：70 ps（典型值）
• 單端或差分工作模式
• 可調差分輸出幅度：780 mV p-p（典型值，10 GHz時）
• 延遲控制調制帶寬：1.6 GHz（典型值）
• 單電源：3.3 V
• 24引腳陶瓷、無鉛芯片載體(LCC)封裝

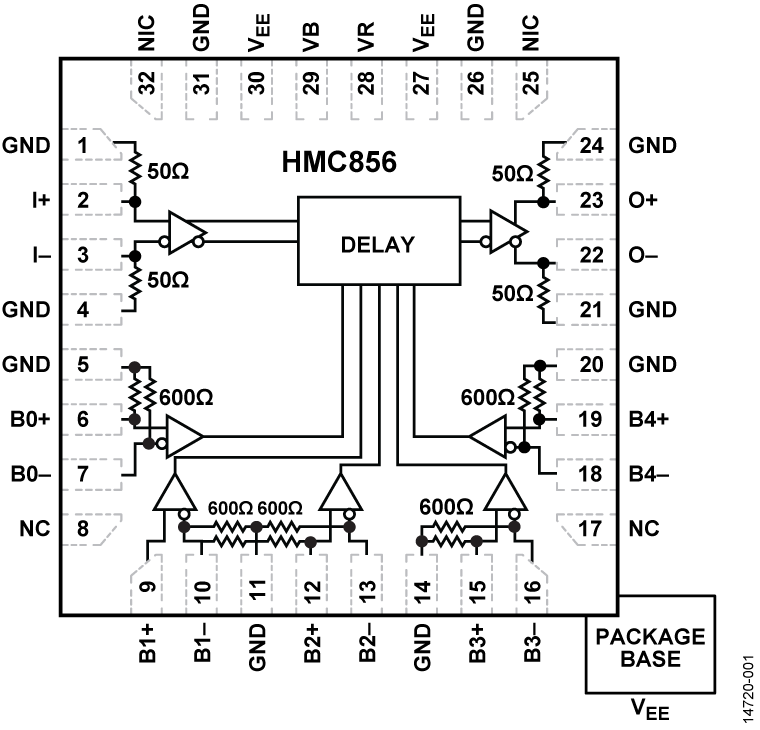

框圖

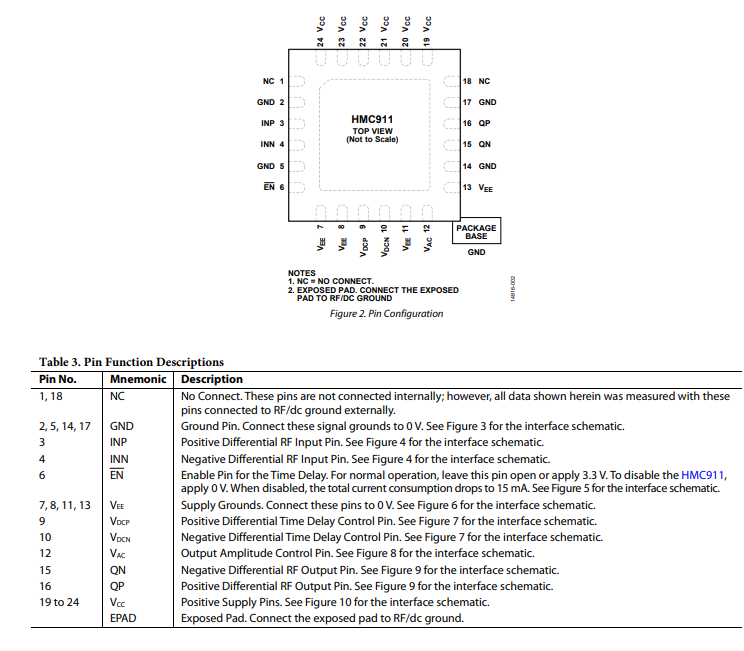

引腳配置描述

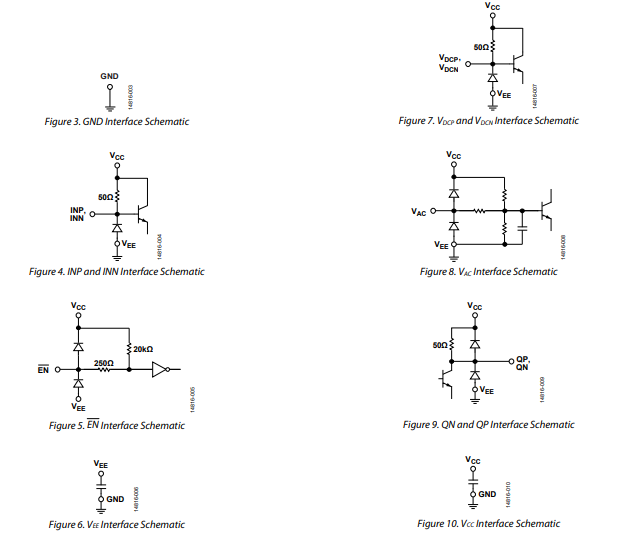

接口示意圖

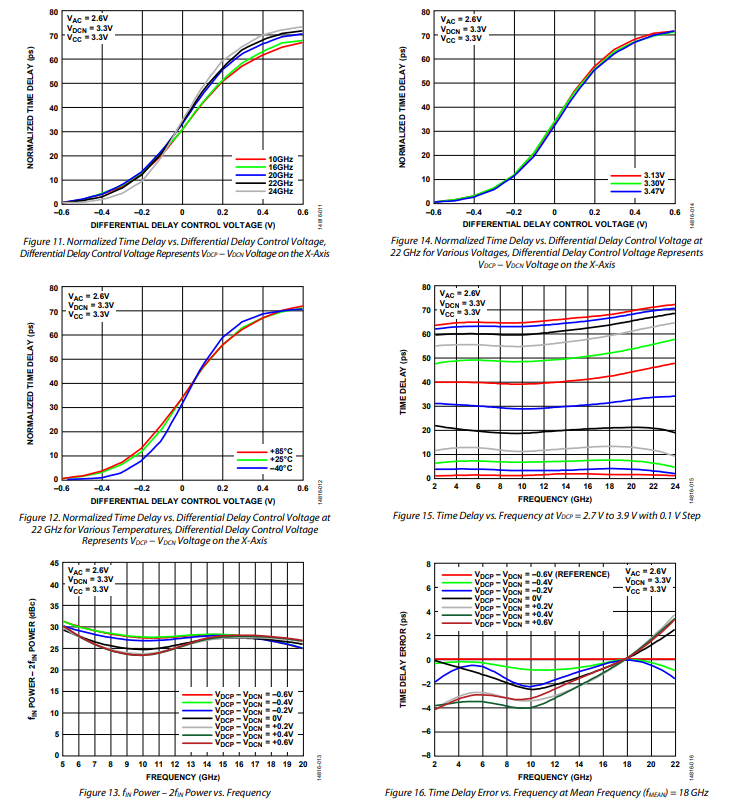

典型性能特征

應用信息

評估印刷電路板（PCB）

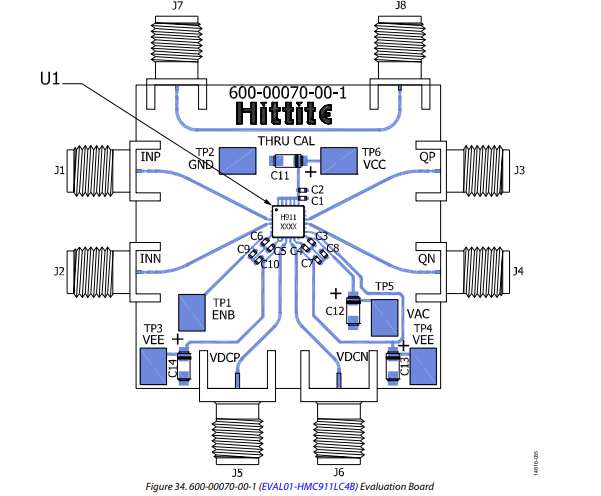

使用恰當的射頻電路技術制作本應用中使用的評估PCB。射頻端口的信號線必須具有50Ω阻抗，且封裝接地引腳及外露焊盤必須直接連接到接地層，如圖34所示。使用足夠數量的過孔連接頂層和底層接地層。將評估板安裝到合適的散熱器上。所示的評估PCB可從亞德諾半導體（Analog Devices, Inc.）處應要求獲取。

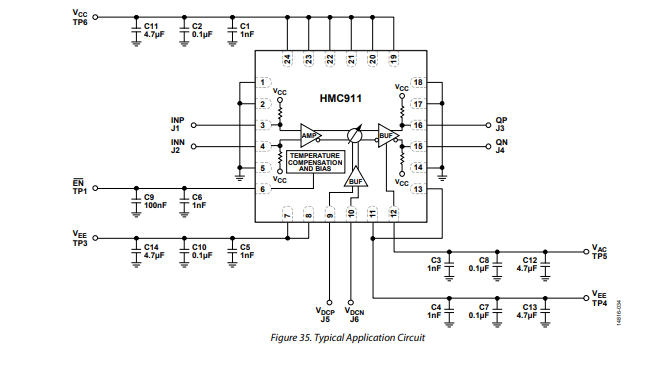

圖35顯示了典型應用電路。注意，TP2接地，未顯示在圖35中。
