概述
HMC856LC5是一款寬帶時間延遲器件，具有5位數字控制功能，設計用于時序補償或時鐘偏斜管理應用。 時間延遲提供接近100 ps的延遲范圍，具有3 ps分辨率，支持28 Gbps數據。 單調延遲針對電源和溫度變化范圍內的穩定工作進行補償。 延遲直流耦合，并支持寬帶工作。

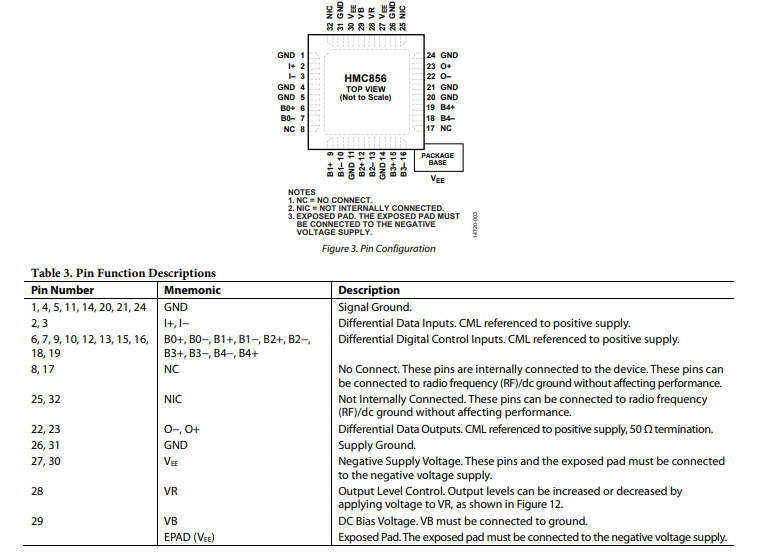

HMC856LC5的數據輸入通過片上50 Ω端接至正電源GND，可直流或交流耦合。 差分輸出的信號源端接至50 Ω，同樣可交流或直流耦合。 控制線B4:B0為差分CML輸入，通過600 Ω端接至正電軌，支持更低功率控制選項。 HMC856LC5集成一個輸出電平控制引腳VR，可用于損耗補償或信號電平優化。 HMC856LC5采用-3.3V單電源供電，提供符合ROHS標準的5x5 mm SMT封裝。
數據表：*附件：HMC856 5位寬帶數字時間延遲，采用SMT封裝技術手冊.pdf

應用

• SONET OC-192
• 高速串行邏輯
• 時鐘和數據恢復
• 寬帶測試和測量設備
• 頻率合成
• 匹配時序

特性

• 差分和單端工作
• 支持高達28 Gbps的數據速率
• 快速上升/下降時間：20 ps/18 ps
• 低功耗：610 mW（典型值）
• 可編程差分
  • 輸出電壓擺幅：500 mV p-p至1350 mV p-p
• 單電源：?3.3 V
• 5 mm × 5 mm、32引腳陶瓷無鉛芯片載體(LCC)封裝：25 mm^2^

框圖

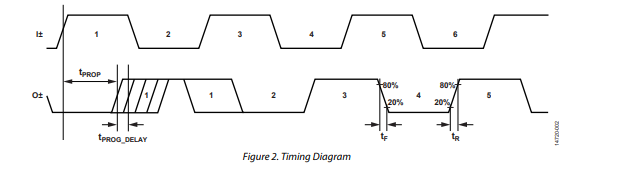

時序圖

時序圖

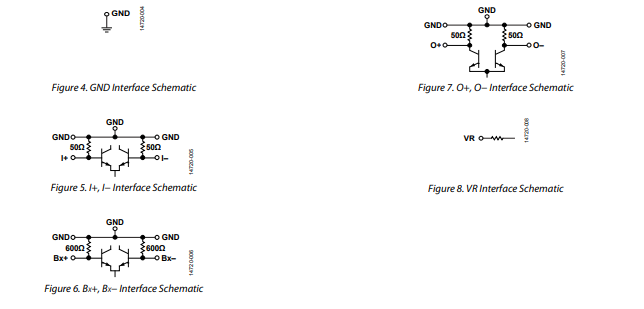

接口示意圖

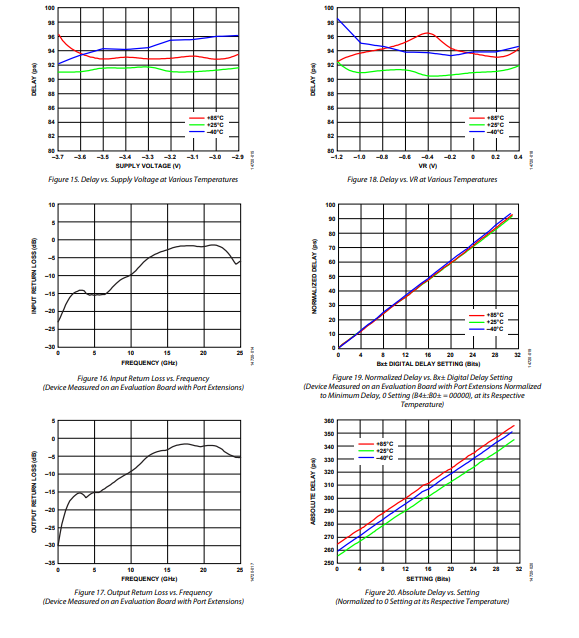

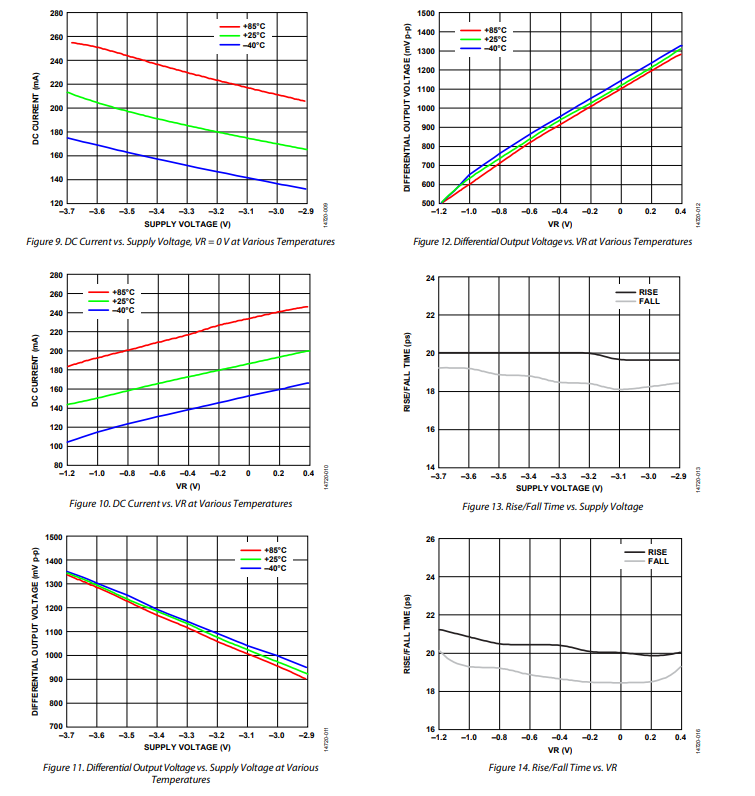

典型性能特征

工作原理

HMC856是一款寬帶延遲器件，采用5比特數字控制，用于定時補償或時鐘偏斜管理應用。該器件采用5毫米×5毫米LCC封裝，電源為3.3V，供貨周期為5天。

HMC856支持高達28 Gbps的數據速率，能夠以3皮秒的分辨率提供100皮秒的可變延遲。總傳播延遲為250皮秒至350皮秒。HMC856可實現的最大帶寬取決于輸入功率，在較高輸入功率下帶寬最大，如圖23所示。

HMC856使用CML接口，內部采用50Ω接地端接。輸入和輸出引腳可與交流或直流電路耦合，使用一個串聯電阻（交流負載為50Ω時，該電阻實際為短路）。對于直流耦合，輸入和輸出可直接與其他CML電路連接。控制線B4至B0也是CML電平，但它們端接600Ω電阻以降低功耗。

HMC856具有輸出電平控制引腳VR，可實現損耗補償或信號電平優化。VR的電壓范圍為 - 1.2V至0.4V，可產生峰峰值為500mV至1350mV的差分輸出擺幅。隨著VR電壓升高，上升沿和下降沿時間變長。改變VR引腳電壓也會改變功率耗散。在室溫下，HMC856的功耗在140mA至200mA之間，具體取決于VR引腳的設置。
