LP3470A 器件是一款微功率電壓監控電路，旨在監控復位閾值 1% 以內的過熱電壓，并且與現有 TI 器件 LP3470 引腳對引腳兼容。LP3470A 器件提供精確的毫微功耗電壓監控，具有可編程延遲。

每當 VCC 電源電壓降至 reset threshold以下時，LP3470A 置位 reset 信號。復位超時周期可通過外部電容器進行調節。在 VCC 上升到閾值電壓加遲滯之后的時間間隔 （由外部電容器編程） 復位保持有效狀態。
*附件：具有可編程延遲和 1% 復位閾值的 LP3470A 超低功耗電壓監控器數據表 .pdf

特性

• 與 LP3470 引腳對引腳兼容
• 5 引腳 SOT-23 封裝
• 漏極開路 RESET 輸出
• 使用外部電容器的可編程復位超時周期
• 不受短 VCC 瞬變的影響
• ±1% 復位閾值精度（典型值）
• 超低靜態電流（典型值為 0.3 μA）
• RESET 在低至 VCC = 0.95 V 時有效

參數

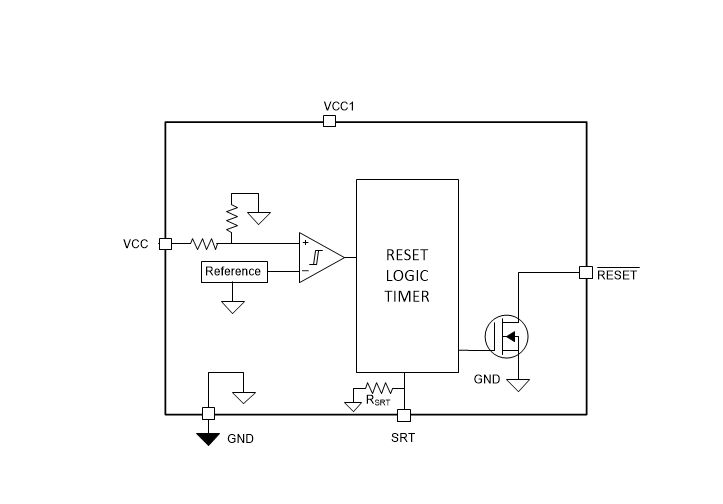

方框圖

1. 產品概述

• ?產品名稱?：LP3470A
• ?功能?：超低功耗電壓監控器，具有可編程延遲和1%復位閾值
• ?封裝?：5-Pin SOT-23

2. 主要特性

• ?超低功耗?：靜態電流典型值為1μA
• ?高精度復位閾值?：±1%復位閾值準確度（典型值）
• ?可編程延遲?：通過外部電容設定復位時間延遲
• ?短VCC瞬態免疫?：對VCC上的短暫電壓瞬變具有免疫力
• ?寬工作電壓范圍?：VCC工作電壓范圍從0.95V到10V
• ?開漏RESET輸出?：需要外部上拉電阻

3. 應用領域

• 關鍵微處理器（μP）和微控制器（μC）電源監控
• 智能儀器
• 計算機
• 便攜式和電池供電設備
• 建筑自動化：建筑安全系統、視頻監控
• 工廠自動化：現場變送器、位置和接近傳感器
• 電機驅動

4. 功能描述

• ?電壓監控?：監控VCC電壓，當VCC低于設定的復位閾值（V IT-）時，RESET輸出變為低電平。
• ?復位延遲?：RESET信號保持低電平一段可編程的時間（t D），該時間由連接在SRT引腳和地之間的外部電容決定。
• ?遲滯?：具有內置遲滯，以防止在閾值電壓附近因噪聲引起的誤復位。
• ?開漏輸出?：RESET輸出為開漏結構，需要外部上拉電阻以產生高電平。

5. 電氣特性

• ?工作電壓范圍?：0.95V至10V
• ?復位閾值?：提供多種復位閾值選項，如2.63V、2.75V、2.93V等
• ?復位時間延遲?：最小50μs（SRT引腳懸空時），最大可通過外部電容調整至約6.2秒
• ?傳播延遲?：高至低傳播延遲（t P_HL）典型值為30μs
• ?遲滯電壓?：V HYS范圍從75mV到225mV，取決于復位閾值

6. 封裝與尺寸

• ?封裝類型?：5-Pin SOT-23
• ?尺寸?：1.60mm x 2.90mm

7. 典型應用

• ?電源監控?：用于監控微處理器或其他數字系統的電源電壓，并在電壓低于安全水平時觸發復位。
• ?可編程復位延遲?：通過調整外部電容，可以根據應用需求設定不同的復位延遲時間。

8. 布局與設計指南

• ?VCC旁路電容?：推薦在VCC引腳附近放置至少0.1μF的旁路電容，以減少噪聲影響。
• ?SRT引腳電容?：用于設定復位延遲的外部電容應盡可能靠近SRT引腳放置，以確保準確的延遲時間。
• ?RESET上拉電阻?：選擇適當的上拉電阻值，以確保RESET輸出在邏輯高電平時具有正確的電壓水平。
