對于所有帶有 TPS3820-xx-Q1 的新設計，請使用 TPS3820-xxQPDBVRQ1 零件編號。TPS3820-xxQP 在功能上等效，是 TPS3820xxQ 的替代品。不建議將 TPS3820-xxQDBVRQ1 用于新設計 （NRND）。
*附件：tps3824-q1.pdf

TPS382x-xx-Q1 系列監控器主要為 DSP 和基于處理器的系統提供電路初始化和時序監控。上電期間，當電源電壓 VDD 大于 1.1V 時，RESET 置位。此后，只要 VDD 保持在閾值電壓 VIT? 以下，電源電壓監控器就會監控 VDD 并保持 RESET 低電平。內部定時器延遲輸出返回到非活動狀態 （高），以驗證系統復位是否正確。延遲時間 td 在 VDD 上升到閾值電壓 VIT - 以上后開始。當電源電壓降至閾值電壓 VIT? 以下時，輸出再次變?yōu)橛行?（低電平）。無需外部組件。該系列的所有器件都具有一個固定的感應閾值電壓 VIT–，由內部分壓器設置。TPS382x-xx-Q1 系列還提供 200 毫秒 （TPS3820-xx-Q1） 和 1.6 秒 （TPS3823/4/8-xx-Q1） 的看門狗超時選項。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• ESD 保護超過 2000V，符合 MIL-STD-883 方法 3015;使用人體模型 （C = 100pF， R = 1500Ω）
• 具有 200ms （TPS3823/4/5/8-xx-Q1） 或 25ms （TPS3820-xx-Q1） 固定延遲時間的上電復位發生器
• 手動復位輸入 （TPS3820/3/5/8-xx-Q1）
• 復位輸出提供低電平有效 （TPS3820/3/4/5-xx-Q1）、高電平有效 （TPS3824/5-xx-Q1） 和漏極開路 （TPS3828-xx-Q1）
• 電源電壓監控范圍：2.5V、3V、3.3V、5V
• 看門狗定時器 （TPS3820/3/4/8-xx-Q1）
• 電源電流為 15μA（典型值）
• 5 引腳 SOT-23 封裝
• 溫度范圍：?40°C 至 125°C

參數

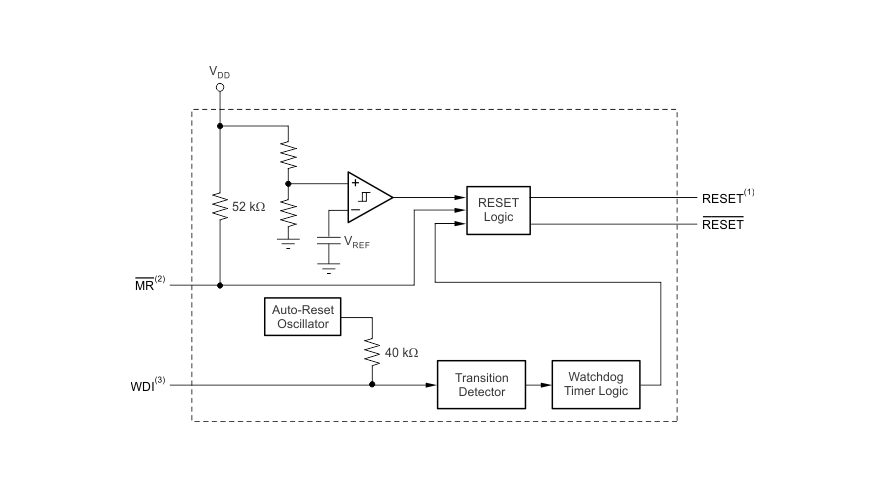

方框圖

1. 產品概述

TPS3824-Q1是一款專為汽車和工業應用設計的電壓監控器，集成了電源上電復位、手動復位輸入以及可選的看門狗定時器功能。它適用于監控DSP、微控制器或微處理器的電源電壓，確保系統穩定運行。

2. 主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于汽車應用。
• ?多重保護功能?：包括電源上電復位、手動復位和看門狗定時器。
• ?靈活的輸出選項?：提供活性高（RESET）和活性低（RESET）兩種復位輸出信號。
• ?固定延遲時間?：電源上電復位具有200ms的固定延遲時間。
• ?低功耗?：典型供電電流為15μA，適合電池供電設備。
• ?寬溫度范圍?：工作溫度范圍為-40°C至125°C。
• ?小封裝?：采用5引腳SOT-23封裝，節省空間。

3. 功能描述

• ?電源電壓監控?：監控電源電壓VDD，當VDD低于預設閾值電壓VIT-時，觸發復位信號。
• ?手動復位?：通過MR引腳手動觸發復位信號。
• ?看門狗定時器?：可選功能，用于監控系統運行狀態，防止系統死機。
• ?輸出信號?：提供兩種復位輸出信號（活性高和活性低），便于與不同類型的處理器接口。

4. 電氣特性

• ?輸入閾值電壓?：預設閾值電壓因型號而異，如TPS3824-33-Q1的閾值電壓為2.93V。
• ?復位電壓?：當VDD達到或超過1.1V時，復位功能激活。
• ?輸出特性?：高電平輸出電壓接近供電電壓，低電平輸出電壓典型值為0.4V。
• ?傳播延遲時間?：復位輸出的傳播延遲時間因型號和功能而異。

5. 應用

• ?汽車系統?：如發動機控制單元、車身控制模塊等。
• ?工業設備?：如可編程控制器、DSP系統等。
• ?便攜式設備?：如智能手機、平板電腦等。

6. 封裝與尺寸

• ?SOT-23封裝?：小型封裝，適合高密度PCB布局。
