TPS3899 是一款毫微功耗、精密電壓監控器，具有 ±0.5% 的閾值精度和可編程感應和復位時間延遲，采用節省空間的 6 引腳 1.5mm x 1.5mm WSON 封裝。TPS3899 是一款功能豐富的電壓監控器，提供同類產品中最小的總解決方案尺寸。內置磁滯和可編程延遲可防止在監控電壓軌或按鈕信號時出現錯誤的復位信號。
*附件：TPS3899 毫微功耗、精密電壓監控器、具有可編程感應和復位延遲功能的按鈕監視器 數據表.pdf

獨立的 VDD 和 SENSE 引腳可實現高可靠性系統所尋求的冗余。SENSE 與 VDD 解耦，可以監控 VDD 以外的電源軌電壓。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。CTS 和 CTR 都提供了 RESET 信號的上升沿和下降沿的延遲可調性。CTS 還通過忽略受監控電壓軌上的電壓毛刺來充當去抖器，并作為“手動復位”運行，可用于強制系統復位。

精密的性能、一流的功能和緊湊的外形尺寸使 TPS3899 成為各種工業和電池供電應用（如工廠/樓宇自動化、電機驅動器和消費類產品）的理想解決方案。該器件的額定溫度范圍為 –40°C 至 +125°C （TA）。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 精密電壓和按鈕監視器
• VDD 范圍：0.85V 至 6V（DL 和 PL 輸出）
• VDD 范圍：1V 至 6V（PH 輸出）
• 可編程檢測和復位延遲
• 納米靜態電流：125nA（典型值）
• 高閾值精度：±0.5%（典型值）
• 精密滯后：5%（典型值）
• 可調閾值電壓：0.505V（典型值）
• 固定閾值電壓：0.8V 至 5.4V
  • 提供 100mV 步長的固定閾值電平
• 多種輸出拓?fù)?
  • DL：漏極開路/有效
  • PL： 推挽式/有效
  • PH：推挽式高電平有效
• 溫度范圍：–40°C 至 +125°C
• 封裝：1.5mm × 1.5mm WSON

參數

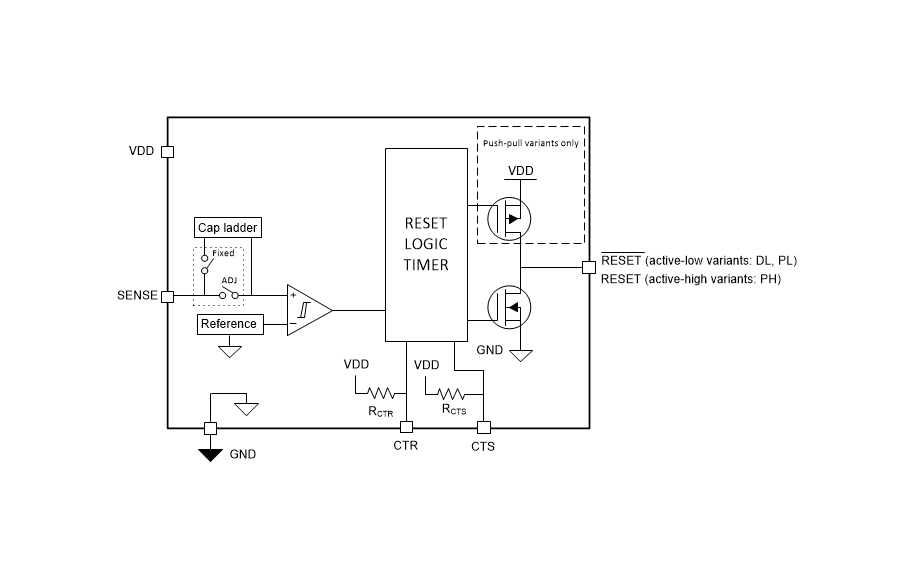

方框圖

1. 產品概述

TPS3899是一款毫微功耗、精密電壓監控器，具備可編程感應和復位延遲功能，同時還具備按鈕監視功能。它適用于多種應用場景，如電力計量、樓宇自動化、數據中心、企業計算、便攜式電池供電設備等。

2. 主要特性

• ?功能安全能力?：提供文檔支持功能安全系統設計。
• ?工作電壓范圍?：
  • DL和PL輸出：0.85V至6V
  • PH輸出：1V至6V
• ?可編程感應和復位延遲?：支持通過外部電容設置感應和復位延遲時間。
• ?毫微功耗?：典型值為125nA。
• ?高精度?：閾值電壓精度±0.5%（典型值）。
• ?內置遲滯?：5%（典型值），防止誤復位。
• ?可調閾值電壓?：0.505V（典型值），固定閾值電壓0.8V至5.4V，步長0.1V。
• ?多輸出拓?fù)?/strong>?：支持開漏（DL）、推挽低電平（PL）、推挽高電平（PH）。
• ?溫度范圍?：-40°C至+125°C。
• ?封裝?：1.5mm × 1.5mm WSON封裝。

3. 功能描述

• ?監控功能?：監控VDD或SENSE引腳的電壓，當電壓低于設定的閾值電壓時，產生復位信號。
• ?按鈕監視?：支持通過SENSE引腳監視按鈕輸入，實現按鈕復位或喚醒功能。
• ?可編程延遲?：
  • ?感應延遲?：通過CTS引腳連接外部電容設置，當SENSE引腳電壓低于閾值電壓時，延遲一定時間后產生復位信號。
  • ?復位延遲?：通過CTR引腳連接外部電容設置，當SENSE引腳電壓恢復后，延遲一定時間后復位信號釋放。
• ?手動復位?：CTR引腳支持手動復位功能，通過拉低CTR引腳電平可以強制系統復位。

4. 典型應用

• ?電力計量?：監控電源電壓，確保設備在電壓異常時能夠安全復位。
• ?樓宇自動化?：在智能家居和樓宇控制系統中，監控關鍵電壓軌，保證系統穩定運行。
• ?數據中心和企業計算?：在服務器和計算設備中，用于監控電源和按鈕輸入，實現快速復位和喚醒功能。
• ?便攜式電池供電設備?：在低功耗應用中，通過精確監控電壓和可編程延遲功能，延長電池壽命。

5. 封裝與尺寸

• ?封裝類型?：WSON封裝
• ?尺寸?：1.5mm × 1.5mm
