優勢和特點

• 低功耗：90 mW（100 MSPS）
• 片內基準電壓源和采樣保持
• 475 MHz模擬帶寬

• 信噪比：
  46.5 dB（100 MSPS，41 kHz輸入頻率）
• 1 Vp-p模擬輸入范圍
• +3.0 V單電源供電（2.7 V 至 3.6 V）
• 省電模式：4.2 mW

產品詳情

AD9283是一款8位單芯片采樣模數轉換器（ADC），內置一個片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性進行了優化。該產品采用100 MSPS轉換速率工作，在整個工作范圍內都具有出色的動態性能。

該ADC只需一個3.0 V（2.7 V至3.6 V）單電源和一個編碼時鐘就能充分發揮工作性能。對于大多數應用來說，無需外部基準電壓源或驅動器件。數字輸出為TTL/CMOS兼容，單獨的輸出電源引腳支持3.3 V或2.5 V邏輯接口。

編碼器輸入為TTL/CMOS兼容?？赏ㄟ^進入省電模式，將總功耗降至4.2 mW。在省電模式下，數字輸出被置為高阻狀態。

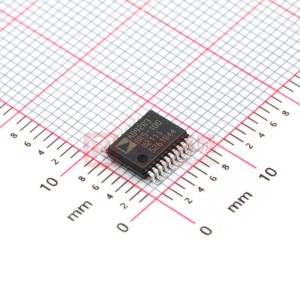

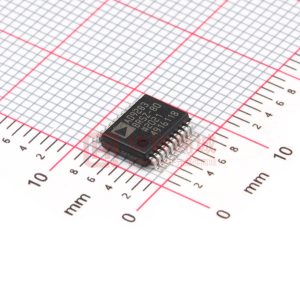

AD9283采用先進的CMOS工藝制造，提供20引腳表面貼裝塑料封裝（SSOP），額定溫度范圍為-40°C至+85°C工業溫度范圍。

方框圖
