Analog Devices ADE9103/ADE9112/ADE9113隔離式 Σ-Δ 模數轉換器具有精密同步采樣Σ-Δ，適用于DC和基于多相分流的電能計量應用。ADE91131將經過安全認證的信號和電源電流隔離與三個同步采樣全差分24位 Σ-Δ ADC通道集成在一起。ADE9112設有兩個全差分 Σ-Δ ADC通道，適用于僅需一個電壓通道的隔離應用。ADE9103是一款非隔離式3通道 Σ-Δ ADC，用于沒有隔離的應用，如中性測量。

數據手冊：*附件：Analog Devices Inc. ADE9103，ADE9112，ADE9113 隔離式 Σ-Δ 模數轉換器數據手冊.pdf

ADI ADE9103/ADE9112/ADE9113包含一個高增益電流通道，非常適合搭配分流電阻器用作電流傳感器。多個ADE9103/ADE9112/ADE9113器件可同時同步以實現采樣、一致輸出。

特性

• 2 (ADE9112) 或3 (ADE9113) 通道隔離式、同步采樣Σ-Δ ADC，集成了isoPower、隔離式DC-DC轉換器
• 3 (ADE9103)通道非隔離式、同步采樣Σ-Δ ADC
• 多個ADE9103/ADE9112/ADE9113器件同步
• 4線SPI，具有雙向CRC和菊花鏈功能
• 獨特的SPI可讀部件ID寄存器
• 多達4個ADE9103/ADE9112/ADE9113器件，由單個晶體或外部時鐘計時
• IRQ硬件引腳和寄存器，用于故障檢測和實現穩健性
• 采樣率高達32kSPS
• SNR高達95dB
• 電流通道±31.25mV峰值模擬輸入電壓范圍
• 用于電壓通道的±500mV峰值單端模擬輸入電壓范圍
• 內部電壓基準溫度系數：<13ppm/°C（典型值）
• ADC失調漂移：<2nV/°C（典型值）
• 非常適合用于交流和直流測量系統
• 3.3V單電源，用于隔離和非隔離測量
• 緊湊型28引線、寬體和更小間距SOIC封裝，爬電距離為8.3mm
• 溫度范圍：-40 °C至+125 °C
• 符合CISPR 32 B類射頻輻射標準
• ADE9112安全和法規認證
  • IEC 60747-17預期符合性證書
  • 5000V RMS，持續1分鐘，符合UL 1577標準
  • IEC 61010-1和IEC 62368-1標準

應用

• 基于分流的多相電表
• 電動汽車供電設備
• 直流儀表
• 電力質量監控
• 太陽能逆變器
• 過程監控
• 保護裝置
• 隔離傳感器接口

典型應用電路

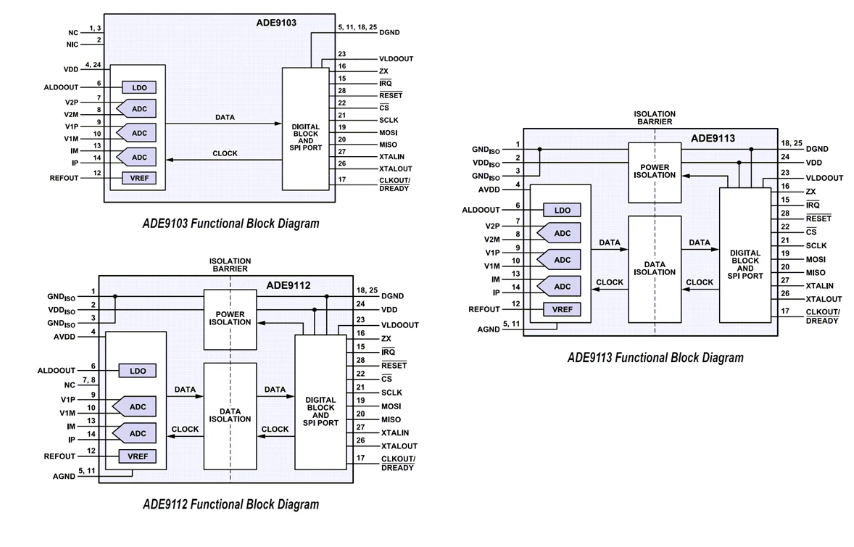

功能框圖
