AD7401A 隔離式Σ-Δ調制器

優勢和特點

20MHz最大外部時鐘速率
二階調制器
16位無失碼
16位時INL典型值為±2LSB

失調漂移：1 μV/°C（典型值）
片內數字隔離器
板載基準電壓源
±250 mV模擬輸入電壓
低功耗工作：5.5 V時為17 mA（典型值）
工作電壓范圍：-40℃至+125°C

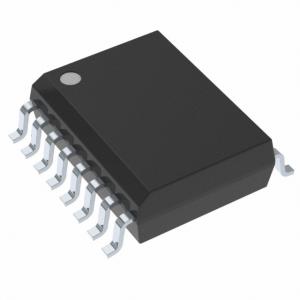

16引腳SOIC封裝
內置時鐘版本AD7400A
安全和法規認證
- UL認證
  - 1分鐘5000 V rms，符合UL 1577標準
- CSA元件驗收通知#5A
- 符合VDE標準證書
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 891 V峰值
通過汽車應用認證

產品詳情

AD7401A是一款二階Σ-Δ調制器，片上的數字隔離采用ADI公司的iCoupler?技術，能將模擬輸入信號轉換為高速1位數據流。AD7401A采用5 V電源供電，可輸入±250 mV的偽差分信號（滿量程±320 mV）。模擬調制器對模擬輸入信號連續采樣，因而無需外部采樣保持電路。輸入信息以數據流密度的形式包含在輸出數據流內，該數據流的最高數據速率可達20 MHz。通過適當的數字濾波器可重構原始信息。串行I/O可采用5 V或3.3 V電源供電(V_DD2)??。

串行接口采用數字式隔離。通過將高速CMOS與ADI公司的iCoupler?技術結合在一起，較之傳統的光耦合器等其它器件來說，片內隔離能提供更加優異的工作特性。該器件內置片內基準電壓源。AD7401A采用16引腳SOIC封裝，工作溫度范圍為-40°C ～ +125°C。
