ADUM3300 三通道數字隔離器，具有增強的系統級ESD可靠性（3/0通道方向性）

數據：

優勢和特點

增強的系統級ESD保護性能，符合IEC 61000-4-x標準
低功耗工作
- 5 V電源：
  - 每個通道2.0 mA（最大值，0 Mbps至2 Mbps）
  - 每個通道4.1 mA（最大值，10 Mbps）
  - 每個通道36 mA（最大值，90 Mbps）
- 3.3 V電源：
  - 每個通道1.0 mA（最大值，0 Mbps至2 Mbps）
  - 每個通道2.8 mA（最大值，10 Mbps）
  - 每個通道17 mA（最大值，90 Mbps）
雙向通信
3.3 V/5 V電平轉換
工作溫度高達：105°C
高數據速率：DC至90 Mbps (NRZ)
精密時序特性
- 脈沖寬度失真：2 ns（最大值）
- 通道間匹配：2 ns（最大值）
高共模瞬變抗擾度：>25 kV/μs
輸出使能功能

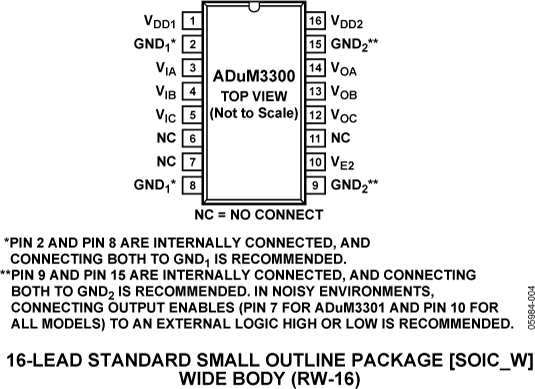

16引腳寬體SOIC封裝，符合RoHS標準
安全和法規認證
- UL認證：1分鐘2500 V rms，符合UL 1577標準
- CSA元件驗收通知5A
- VDE合規證書
  - DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  - VIORM = 560 V峰值
- CQC認證符合GB4943.1-2011

產品詳情

ADuM330x是采用ADI公司iCoupler?技術的三通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當的情況下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM330x隔離器提供三個獨立的隔離通道，支持多種通道配置和數據速率（請參考數據手冊"訂購指南"部分）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADuM330x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

與ADuM130x隔離器相比，ADuM330x隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM130x或ADuM330x產品，這些測試的精度主要取決于用戶系統的設計與布局。
