優勢和特點

• 兼容USB 2.0
• 增強的系統級ESD保護性能，符合IEC 61000-4-x標準
• 采用4.0 V至5.5 V電源供電
  上游電源電流：7 mA（最大值，1.5 Mbps）
  上游電源電流：8 mA（最大值，12 Mbps）
  上游空閑電流：2.5 mA
• 雙向通信
• 上游短路保護
• 工作溫度最高可達105°C
• 低速和全速數據速率：1.5 Mbps和12 Mbps
• 高共模瞬變抗擾度：>25 kV/μs
• 提供評估板和用戶指南

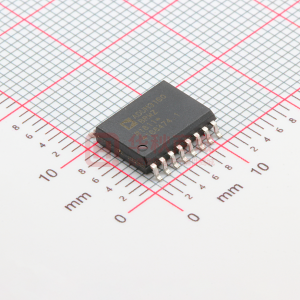

• 16 引腳寬體SOIC封裝
• 安全和法規認證
  UL認證：2500 V rms（1分鐘），符合UL 1577標準
  CSA 元件驗收通知#5A
  IEC 60950-1：400 V rms（強化）
• VDE 合格證書
  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  V_IORM = 560 V峰值

產品詳情

ADuM3160是一款采用ADI公司iCoupler? 技術的USB端口隔離器，它將高速CMOS工藝與單片空芯變壓器技術相結合，可提供優異的工作性能，并且很容易與低速和全速USB兼容外設集成。

許多微控制器實施的USB只向外部引腳提供D+和D?線路。這在許多情況下都符合需求，因?yàn)樗鼉H需極少的外部器件，并簡化了設計；不過，當需要隔離時，這會帶來難題。由于USB線路必須在主動驅動D+/D?與允許外部電阻設置總線狀態之間切換，因此ADuM3160結構既可以檢測數據流向，同時也能夠控制輸出緩沖的狀態。數據流向根據一個個分組確定。

ADuM3160將基于邊沿檢測的iCoupler技術與內部邏輯結合使用，可實現透明、易于配置、面對上游的端口隔離器。隔離上游端口具有電路簡單、電源管理和操作穩健等多種優勢。

這款隔離器的傳播延遲與標準集線器和電纜的傳播延遲相當。它可以采用任一側的3.0 V至5.5 V電源電壓供電，并能在內部將該電壓調節至信號電平，從而與VBUSx直接相連。ADuM3160對上拉電阻進行隔離控制，以便外設能控制連接時序。該器件在空閑狀態下的電流非常低，因此不需要掛起狀態。

應用

• USB 外設隔離
• 隔離式USB集線器
• 中繼器

方框圖
