近日山東有企業送修一臺泰克示波器DPO2024，該儀器的故障表現為方口USB無法使用，不能與電腦端正常連接。在收到儀器后對儀器進行檢測，檢測結果與描述故障一致。

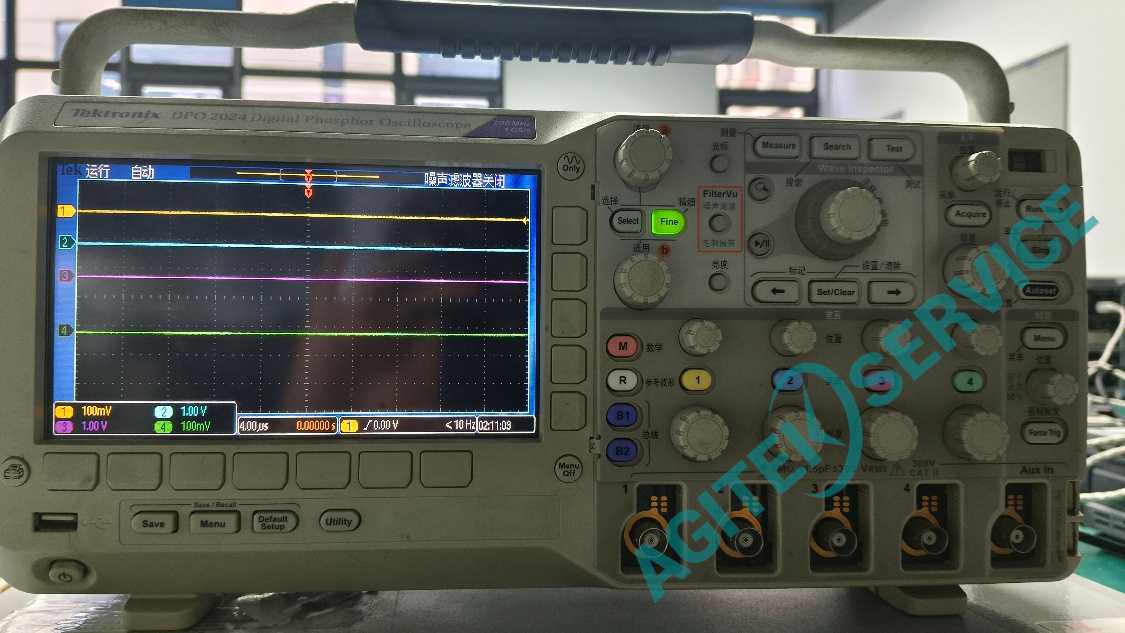

維修案例：Tektronix泰克DPO2024示波器維修

一、報修故障：方口USB無法使用，不能與電腦端正常連接

二、儀器的外觀檢測：正常。

三、故障分析：

儀器可以正常開機，但是無法使用方口USB進行通訊，所以儀器的主控制板正常，主要問題應該存在與I/O控制單元部分。

?

四、維修措施：

在I/O控制單元部分檢測儀器的故障點，對以及失效的元器件進行處理，然后再次裝機測試。

五、性能測試：

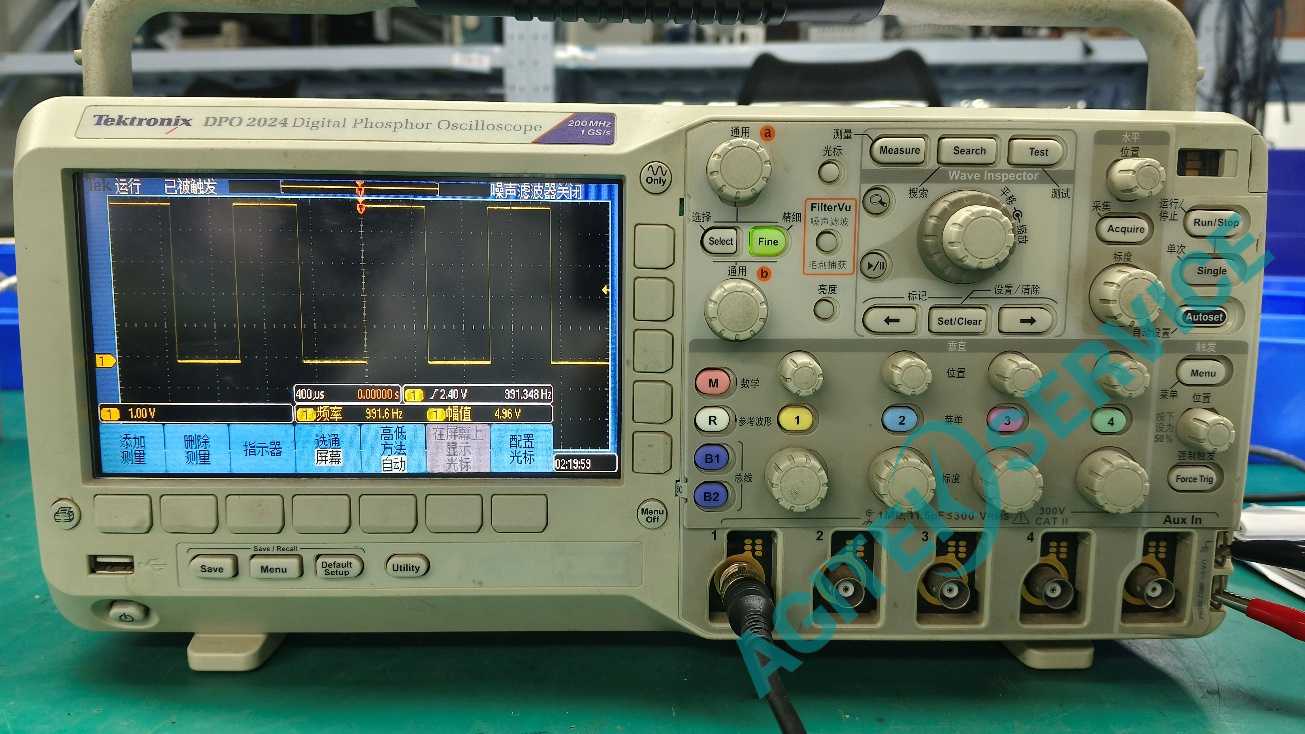

儀器開機正常，方口USB可以正常使用，能夠與電腦端完成通訊，示波器自檢自校準正常，測試指標正常。

六、泰克DPO2024示波器安泰測試科技可維修故障：

1.電源故障：示波器無法開機。

2.通道故障：輸入阻抗異常、無基線、無信號、帶寬不足等。

3.顯示故障：花屏、黑屏。

4.按鍵故障：按鍵無反應、調節旋鈕無響應。

5.其他故障：如系統自檢失敗、啟動畫面一閃而過進入黑屏、停留在啟動畫面等。

七、泰克DPO2024示波器安全使用注意事項：

1.接地：

示波器機柜必須接地，以確保安全。使用三頭電源線，將其插到連接接地裝置的插座上，實現示波器接地。

如果高壓接觸沒有接地的示波器機箱，會發生電擊。示波器正確接地時，電流會通過接地路徑傳送到接地裝置上，而不是通過用戶身體傳送。

示波器需要與測試的任何電路共享相同的接地。

2.電源線檢查：

通電前檢查電源線是否磨損、斷裂、裸露，以免觸電。

檢查電源電壓與儀器工作電壓是否一致，以避免損壞儀器。
