優勢和特點

• 5 kV rms LVDS隔離器
• 符合TIA/EIA-644-A LVDS標準
• 多種雙通道配置
• 最高600 Mbps開關速率，具有低抖動

  • 傳播延遲：4.5 ns（最大值）
  • 151 ps最大峰峰值抖動（600 Mbps，2²³? 1 PRBS）
  • 最大脈沖偏斜：100 ps
  • 不同器件通道間偏斜：最大600 ps
• 2.5 V或3.3 V電源
• -75 dBc電源紋波抑制和毛刺抑制
• ±8 kV IEC 61000-4-2 ESD隔離柵保護
• 高共模瞬變抗擾度： >25 kV/μs
• 具有600 Mbps PRBS或300 MHz時鐘頻率，符合EN55022 B類輻射標準
• 欲了解更多特性，請參考數據手冊

產品詳情

ADN4650是一款信號隔離式、低壓差分信號(LVDS)緩沖器，數據速率高達600 Mbps，并且具有極低的抖動。

該器件集成ADI公司的iCoupler?技術，增強了高速工作性能，可提供符合TIA/EIA-644-A標準的LVDS驅動器和接收器電流隔離。 從而實現LVDS信號鏈的直接隔離。

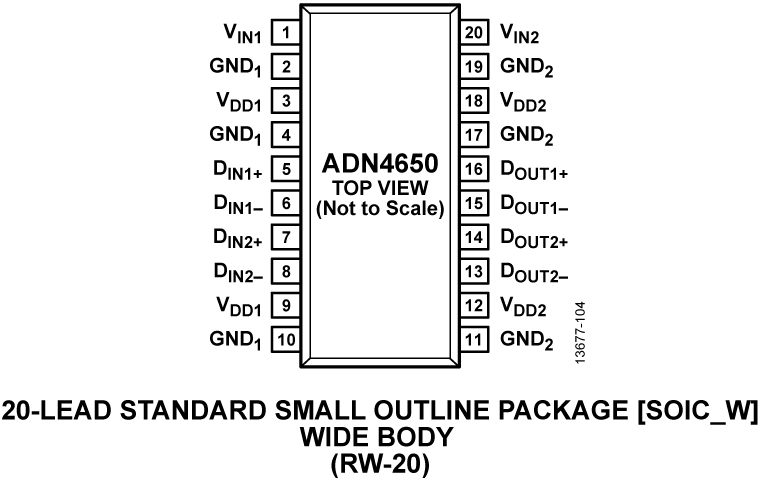

LVDS和隔離電路采用2.5 V電源，提供高速工作和低抖動。 集成片上低壓差穩壓器(LDO)采用外部3.3 V電源可以提供需要的2.5 V電源。 額定溫度范圍為寬工業溫度范圍，采用20引腳寬體封裝，具有5 kV rms隔離。

• 模擬前端(AFE)隔離
• 數據平面隔離
• 隔離高速時鐘和數據鏈路
• 針對LVDS提供隔離SPI

方框圖
