ADM706 3 V電壓監控微處理器監控電路

數據:

優勢和特點

  • 精密電源電壓監控器
    2.63 V (ADM706P, ADM706R, ADM708R)
    2.93 V (ADM706S, ADM708S)
    3.08 V (ADM706T, ADM708T)
  • 靜態電流:100 μA
  • 復位脈沖寬度:200 ms
  • 去抖手動復位輸入(MR)
  • 獨立看門狗定時器超時,1.6秒(ADM706x)
  • 復位輸出
    高電平有效(ADM706P)
    低電平有效(ADM706R/ADM706S/ADM706T)
    同時具有高電平有效和低電平有效(ADM708R/ADM708S/ADM708T)
  • 電壓監控器,監控有無電源故障或低電池電量報警
  • 保證RESET 有效(VCC = 1 V )
  • 出眾的MAX706P/R/S/T、MAX708R/S/T升級產品

產品詳情

ADM705/ADM706/ADM707/ADM708微處理器監控電路均適合監控5 V電源/電池和微處理器活動。

ADM705/ADM706提供電源監控電路,該電路可在上電、關斷和掉電情況下產生復位輸出。 即使VCC低至1 V,復位輸出仍然可以工作。還提供獨立的看門狗監控電路。 如果看門狗輸入在1.60秒內未觸發,該電路會被激活。 。

此外還集成一個1.25 V閾值檢測器,用于發出電源故障警告、檢測低電池電量或監控附加電源。 另外還提供低電平有效、去抖手動復位輸入(MR)。

除了復位閾值監控電平分別為4.65 V和4.40 V以外,ADM705和ADM706兩者完全相同。

ADM707和ADM708的功能與ADM705和ADM706類似,唯一不同之處是不提供看門狗定時器功能。 相反,它們具有高電平有效復位輸出(RESET)和低電平有效復位輸出(RESET)。 除了復位閾值監控電平分別為4.65 V和4.40 V以外,ADM707和ADM708兩者完全相同。

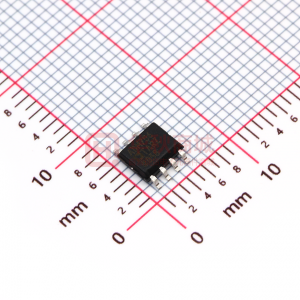

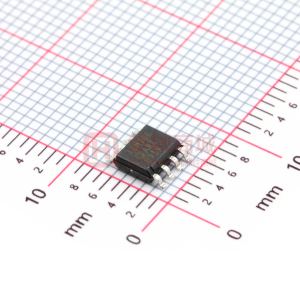

所有器件均提供8引腳窄體PDIP和8引腳SOIC兩種封裝。

應用

  • 微處理器系統
  • 計算機
  • 控制器
  • 智能儀器
  • 關鍵微處理器電源監控

數據手冊, Rev. B, 2/07


方框圖
