Analog Devices EVAL-LTC7892-BZ評估板設計用于演示LTC7892 GaN FET控制器。LTC7892優化采用100V GaN FET,在500kHz時的工作輸入電壓范圍為9V至36V。EVAL-LTC7892-BZ專門設計用于通過內部優化的自舉開關和自適應時間控制安全高效地驅動高達1.4kW功率等級的GaN場效應晶體管。此外,該IC具有低IQ、高達3MHz可編程/可同步開關頻率、擴頻以及小型40引腳(6mmx6mm)側面可濕QFN封裝。
數據手冊:*附件:Analog Devices Inc. EVAL-LTC7892-BZ評估板數據手冊.pdf
adi EVAL-LTC7892-BZ提供高性能、高性價比的解決方案,可實現48V輸出,并可輕松修改以調節1.2V至90V的輸出電壓。
特性
- GaN驅動技術針對GaN場效應晶體管進行了全面優化
- 輸出電壓高達100 V
- 寬V
IN范圍:4V至60V,啟動后工作電壓低至1V - 無需捕獲、夾鉗或自舉二極管
- 內部智能自舉開關可防止高側驅動器電源過度充電
- 電阻器可調死區時間
- 低工作I
Q:15μA - 分離輸出柵極驅動器,可實現可調導通和關斷驅動器強度
- 精確的可調驅動器電壓和UVLO
- 可編程頻率(100 kHz至3 MHz)
- 可同步頻率(100kHz至3MHz)
- 擴頻調頻
- 40引腳(6mmx6mm)側面可濕QFN封裝
- 符合汽車應用類AEC-Q100標準
應用
- 汽車和工業電源系統
- 軍用航空電子設備和醫療系統
- 電信電源系統

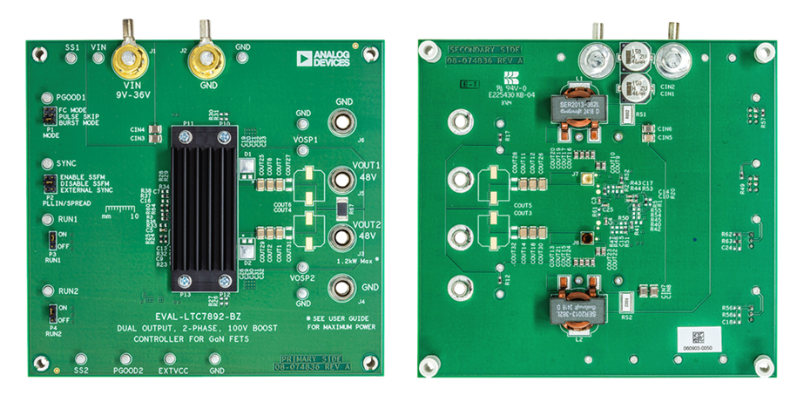

電路板連接
布局
