優勢和特點

• 衰減范圍：2 dB步進至30 dB
• 低插入損耗
  • 1.7 dB（18 GHz時）
  • 2.1 dB（26 GHz時）
  • 2.7 dB （35 GHz時）
  • 3.3 dB （40 GHz時）
• 出色的衰減精度
  • ± (0.1 + 0.5%) （18 GHz時）
  • ± (0.5 +7.0%) （26 GHz時）
  • ± (0.5 +10.0%)（40 GHz時）
• 典型步進誤差
  • ± 0.15 dB（18 GHz時）
  • ± 0.17 dB（26 GHz時）
  • ± 0.67 dB（40 GHz時）
• 相對相位中的緊湊分布
• 高輸入線性度
  • 0.1 dB功率壓縮(P0.1dB)
    • 32 dBm（插入損耗狀態下）
    • 30 dBm（其它狀態下）
  • 三階交調點(IP3)：50 dBm
• 高功率處理：27 dBm
• RF建立時間（0.1 dB最終RF輸出）：μs待定
• LVTTL/CMOS兼容串行和并行控制
• 無低頻開關雜散
• ESD額定值：待定

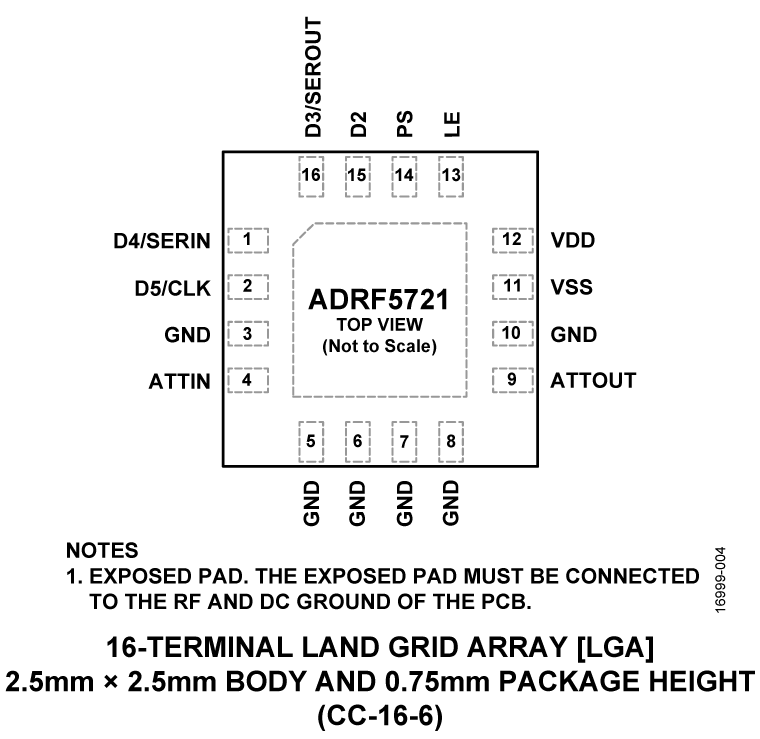

• 2.5 mm × 2.5 mm、16引腳基板柵格陣列封裝
• 與ADRF5731引腳兼容，快速切換版本

產品詳情

ADRF5721是一款超寬帶、高精度4位硅數字衰減器，工作頻率范圍為9 kHz至40 GHz，以2 dB步長提供30 dB的衰減控制范圍。

ADRF5721提供出色的衰減精度和高線性度，在所有狀態下最大輸入功率處理能力為27 dBm。

ADRF5721需要3.3 V和?3.3 V雙電源電壓供電。該器件集成支持LVTTL/CMOS兼容串行和并行控制的驅動器。

ADRF5721的射頻(RF)輸入和輸出內部匹配至50 ?。它采用符合RoHS標準的2.5 mm × 2.5 mm、16引腳基板柵格陣列(LGA)封裝。

應用

• 測試儀器儀表
• 軍用無線電、雷達、電子對抗(ECM)
• 蜂窩基礎設施

方框圖
