優勢和特點

• RF 頻率范圍：50MHz 至 3GHz
• 線性動態范圍：60dB
• 整個溫度和電源電壓范圍內優異的準確度
• 快速瞬態響應：38ns 滿標度穩定時間
• 單 2.7V 至 5.25V 電源
• 低電源電流：7mA
• 停機電流：0.1μA

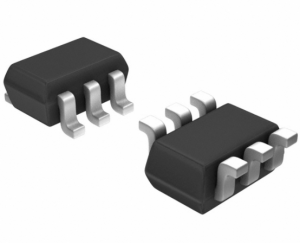

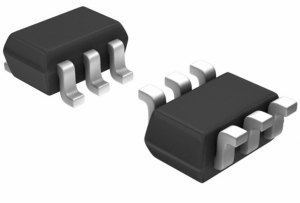

• 纖巧型 6 引腳 SC70 封裝

?

產品詳情

LT^?5534 是一款能夠在一個 60dB 動態范圍內進行 RF 信號測量的 50MHz 至 3GHz 單片 RF 功率檢波器。以 dB 為單位的 RF 信號精確地轉換為一個線性刻度上的 DC 電壓。60dB 的輸入動態范圍是采用級聯 RF 檢波器和 RF 限幅器來實現的。將它們的輸出相加，以生成一個與輸入 RF 信號 (單位：dB) 成比例的準確對數線性 DC 電壓。利用一個低輸出阻抗驅動器對輸出進行緩沖。LT5534 提供了超群的溫度穩定性 (在整個溫度范圍內的典型輸出變化在 ±1dB 之內)。對于一個大 RF 輸入信號，輸出將在不到 40ns 的時間里做出響應。

Applications

• RF RSSI 和 ACC
• RF 功率控制
• CATV 功率檢波
• 光接收器增益控制

?

方框圖
