ADL5240 100 MHz 至4000 MHz RF/IF數字控制VGA

優勢和特點

工作頻率：100 MHz至4000 MHz
數字控制VGA，配有串行和并行接口
6位、0.5 dB數字步進衰減器
增益控制范圍：31.5 dB；步長精度：±0.25 dB
可分別設置增益模塊或數字步進衰減器為第一位
采用4.75 V至5.25 V單電源供電
增益控制范圍：31.5 dB；步長精度：±0.25 dB
增益模塊放大器規格
增益：19.7 dB (2.14 GHz)
OIP3：41.0 dBm (2.14 GHz)
P1dB：19.5 dBm (2.14 GHz)
噪聲系數：2.14 GHz時，2.9 dB
低靜態電流：93 mA

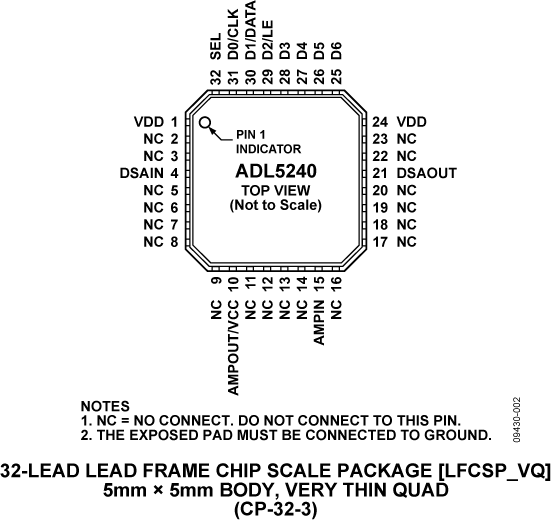

高效散熱型5 mm × 5 mm、32引腳LFCSP封裝
配套器件ADL5243集成? W驅動放大器以驅動增益模塊和DSA的輸出

產品詳情

ADL5240是一款高性能數字控制可變增益放大器(VGA)，工作頻率范圍為100 MHz至4000 MHz。該VGA集成一個高性能、20 dB增益、內部匹配的放大器(AMP)和一個6位數字步進衰減器(DSA)，DSA以0.5 dB步長和±0.25 dB步長精度提供31.5 dB增益控制范圍。DSA的衰減可以通過串行或并行接口進行控制。

增益模塊和DSA在輸入和輸出端內部匹配至50 Ω，且均獨立偏置。獨立偏置允許使用ADL5240的全部或部分，這樣通過設計即可輕松實現重用。ADL5240的引腳排列允許將增益模塊或DSA設置為第一位，為VGA的信號鏈設計提供了極大的靈活性。

ADL5240的功耗僅為93 mA，采用4.75 V至5.25 V單電源供電。該VGA采用高效散熱型5 mm × 5 mm、32引腳LFCSP封裝，額定工作溫度范圍為?40℃至+85℃。同時提供配置齊全的評估板。
