優勢和特點

• 工作頻率：100 MHz至4000 MHz
• 數字控制VGA，配有串行和并行接口
• 6位、0.5 dB數字步進衰減器
• 增益控制范圍：31.5 dB；步長精度：±0.25 dB
• 增益模塊、DSA或? W驅動器放大器都可以為第一位
• 配套的ADL5240集成一個增益模塊和DSA
• 增益模塊放大器1
  增益：19.2 dB（2140 MHz）
  OIP3：40.2 dBm（2140 MHz）
  P1dB：19.8 dBm（2140 MHz）
  噪聲系數：2.9 dB (2140 MHz)
• ? W驅動器放大器2
  增益：14.2 dB (2140 MHz)
  OIP3：41.1 dBm（2140 MHz）
  P1dB：26.0 dBm（2140 MHz）
  噪聲系數：3.7 dB (2140 MHz)
• 低靜態電流：175 mA

產品詳情

ADL5243是一款高性能數字控制可變增益放大器，工作頻率范圍為100 MHz至4000 MHz。

該VGA集成兩個高性能放大器和一個數字步進衰減器(DSA)。放大器1 (AMP1)是一個內部匹配的增益模塊放大器，增益為20 dB，放大器2 (AMP2)是一個寬帶? W驅動器放大器。DSA為6位，能以0.5 dB步長和±0.25 dB步長精度提供31.5 dB增益控制范圍。DSA的衰減可以通過串行或并行接口進行控制。

增益模塊和DSA的輸入和輸出端內部匹配至50 Ω，全部三個內置器件均獨立偏置。獨立偏置允許使用ADL5243的全部或部分，這樣通過設計即可輕松實現重用。ADL5243的引腳排列允許將增益模塊、DSA或? W驅動器放大器設置為第一位，為VGA的信號鏈設計提供了極大的靈活性。

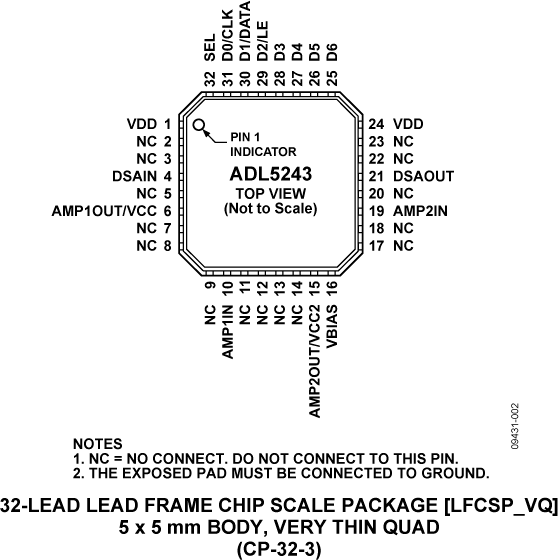

ADL5243的功耗為175 mA，采用4.75 V至5.25 V單電源供電。VGA采用高效散熱型32引腳5 mm × 5 mm LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。同時提供完全填充的評估板。

應用

• 無線基礎設施
• 自動測試設備
• 射頻/中頻增益控制

方框圖
