優勢和特點

• 獨立的雙通道數字控制VGA
• 差分輸入和輸出
  • 150 Ω差分輸入
  • 開集差分輸出
• 7.8 dB噪聲指數至100 MHz（最大增益時）
• HD2/HD3優于77 dBc（1 V峰峰值差分輸出）
• ?3 dB帶寬：130 MHz
• 41 dB增益范圍
• 1 dB步長±0.2 dB
• 串行8位雙向SPI控制接口
• 寬輸入動態范圍
• 引腳可編程輸出級
• 關斷特性
• 5 V單電源：每通道106 mA

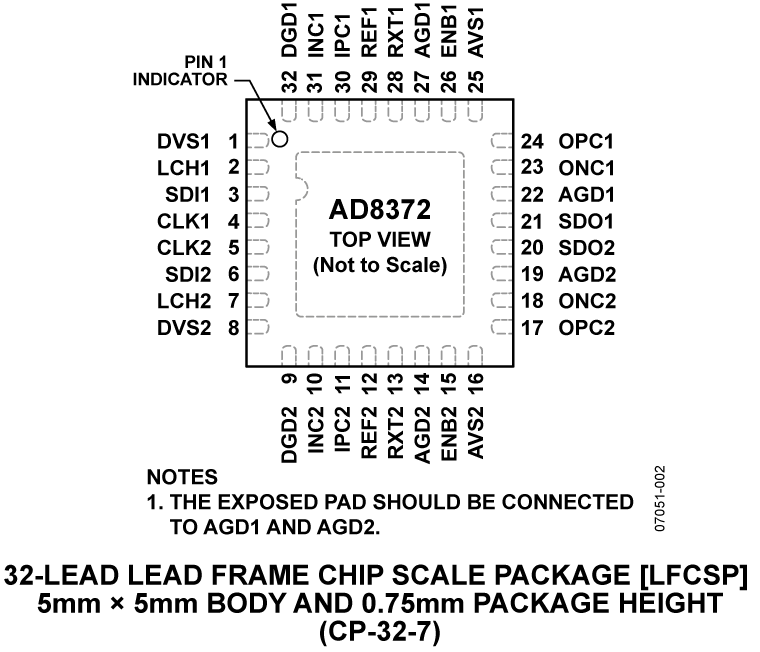

• 32引腳LFCSP、5 mm × 5 mm封裝

產品詳情

AD8372是一款雙通道、數字控制、可變增益放大器，能提供精密的增益控制、高IP3與低噪聲系數。出眾的低失真性能與寬信號帶寬使得AD8372非常適合多通道接收機應用。

對于寬動態范圍應用而言，AD8372能提供41dB的寬增益范圍。其增益可以通過4引腳、雙向串行端口進行編程。每通道串行接口包括時鐘、閂鎖、數據輸入線和數據輸出線。

AD8372利用一個外部電阻提供設置輸出級跨導能力。RXT1與RXT2引腳通常通過一個2.0 kΩ的電阻接地，將最大增益額定值設置為31 dB。調整電流設置電阻，可以控制每個通道的增益和失真性能。這個靈活特性可用于功耗與失真性能折中的應用。

AD8372利用ENB1、ENB2引腳的適當邏輯電平供電。在省電模式下，AD8372待機電流不足2.6 mA，提供出色的輸入-輸出隔離。省電模式下保持增益設置。

AD8372采用ADI公司的高頻BiCMOS工藝制作，具有精密增益控制調節能力和低失真性能。AD8372每通道的靜態電流通常為106 mA。AD8372放大器采用緊湊的、散熱增強型5 mm × 5 mm 32引腳LFCSP封裝，工作溫度范圍是：–40°C ～ +85°C 。

應用

• 差分ADC驅動器
• CMTS上行直接采樣接收機
• CATV調制信號縮放
• 普通RF/IF增益級
• 單端-差分轉換

方框圖
