      TPS548D21 支持 AVSO 和差分遙感的 1.5V 至 16V 輸入、40A SWIFT? 同步降壓轉換器

      數據：

      描述

      TPS548D21器件是一款緊湊型單通道降壓轉換器，具有自適應導通時間D-CAP3模式控制。該器件專為高精度，高效率，快速瞬態響應，易于使用，外部組件較少且空間受限的電源系統而設計。

      該器件采用全差分感應和TI集成FET，高側導通電阻為2.9mΩ，低側導通電阻為1.2mΩ。此外，該器件還具有0.5％的精度和0.9V基準電壓，環境溫度范圍介于-40°C和+ 125°C之間。其競爭優勢包括： TPS548D21器件采用7mm×5mm，40引腳，LQFN-CLIP（RVF）封裝（極少的外部組件數，精確的負載調節和線路調節。 RoHs豁免）。

      特性

      • 轉換輸入電壓范圍（PV IN ）：1.5V至16V
      • 輸入偏置電壓（V DD ）范圍：4.5V至22V
      • 輸出電壓范圍：0.6V至5.5V
      • 集成式2.9mΩ和1.2mΩ功率MOSFET，持續輸出電流為40A
      • 電壓基準0.6V至1.2V（階躍為50mV），采用VSEL引腳
      • ±0.5％，0.9V REF < /sub>公差范圍：-40°C至+ 125°C結溫
      • 真正的差分遙感放大器
      • D-CAP3?控制環路，
      • 通過REFIN_TRK引腳進行模擬AVS優化
      • 自適應導通時間控制，具有4種頻率設置可供選擇：425kHz，650kHz，875kHz和1.05MHz
      • 溫度補償和可編程電流限值，具有R ILIM 和OC鉗位
      • 可選斷續或閉鎖OVP或UVP
      • 通過精確的EN遲滯實現的VDD UVLO外部調整
      • 預偏置啟動支持
      • 所有操作期間的FCCM模式
      • 全套故障保護和PGOOD
      • 使用TPS548D21并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS548D21 TPS53355 TPS548D22 TPS549D22
      1.5 ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ?
      16 ? ? 15 ? ? 16 ? ? 16 ? ?
      0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      40 ? ? 30 ? ? 40 ? ? 40 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      425 ? ? 250 ? ? 425 ? ? 315 ? ?
      1050 ? ? 1000 ? ? 1050 ? ? 1125 ? ?
      2 ? ? 0.32 ? ? 2 ? ? 2 ? ?
      Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      Tracking
      UVLO Adjustable
      Voltage Margining ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      PMBus
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      Tracking
      UVLO Adjustable
      Voltage Margining ? ?
      D-CAP3 ? ? D-CAP ? ? D-CAP3 ? ? D-CAP3 ? ?
      80 ? ? 90 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      LQFN-CLIP ? ? LSON-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ?

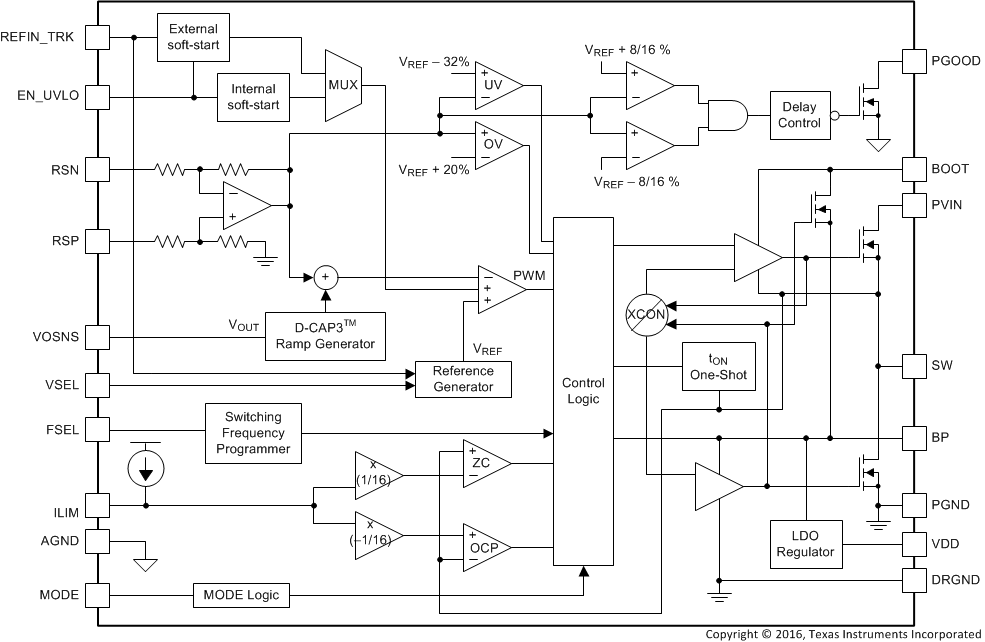

      方框圖 (1)
