便攜音響如藍牙音箱、K 歌寶，普遍采用單節鋰電池（3.7V）供電，但功放芯片需 6 - 10V 高壓才能驅動大功率揚聲器。而鋰電池的“低壓”直接供電導致輸出功率銳減、大動態音樂觸發電壓保護關機，且低效轉換嚴重透支續航。
在這種情況下，需要借助高效升壓芯片（以FP6298為例），將鋰電池電壓提升至功放所需的高壓，從而解決功率、穩定性與續航這三大痛點。

下文將拆解一款應用了FP6298升壓DC-DC轉換器的無線充電藍牙音箱，該音箱利用這一轉換器實現內置電池升壓，為藍牙接收和無線充電功能供電。

一、內部拆解：無線充電藍牙音箱內部的基本架構

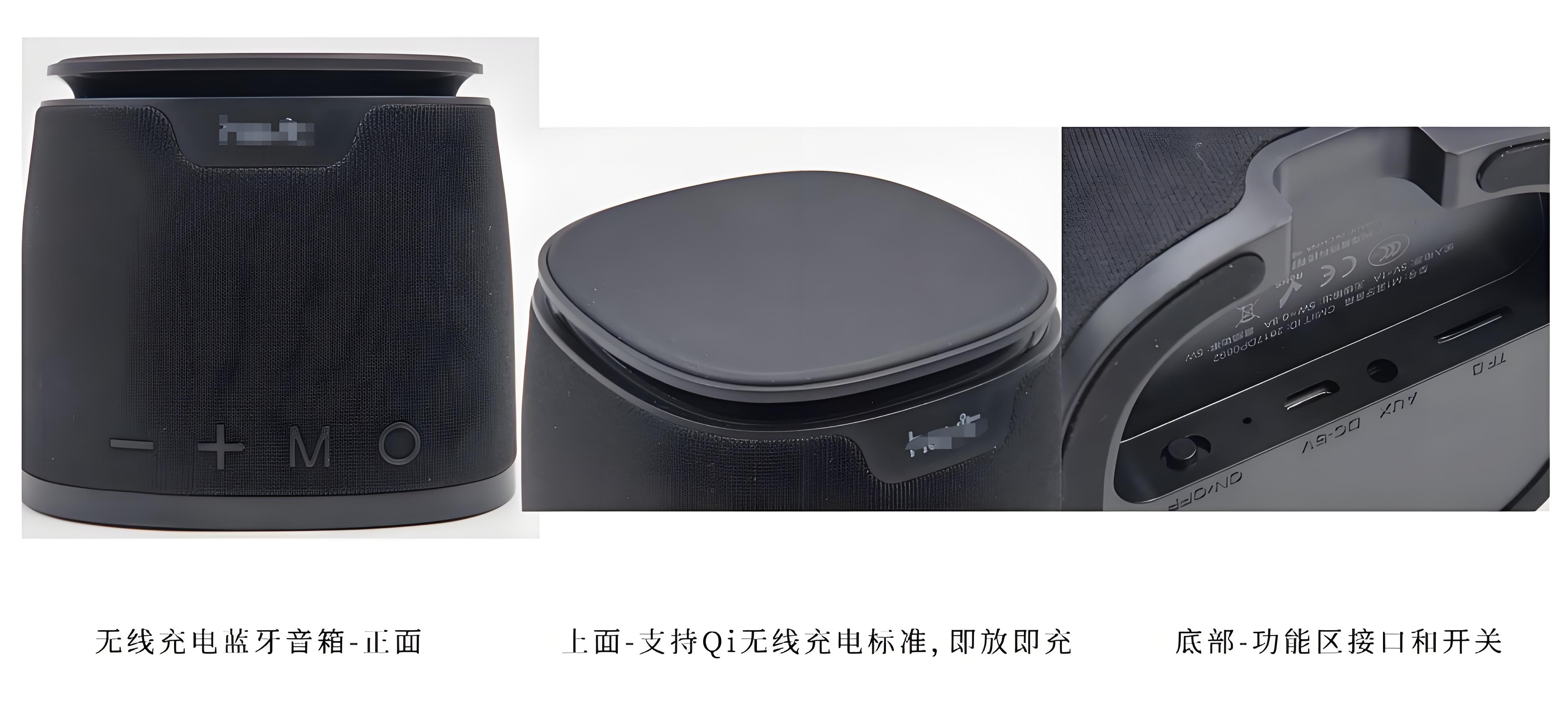

這款音響定位為集無線充電與藍牙音箱功能于一體、踐行雙無線概念的工業設計產品，其核心功能是支持無線充電與無線音頻播放，以滿足用戶邊充邊聽的需求。內部組成主要有：硬件＋核心芯片。

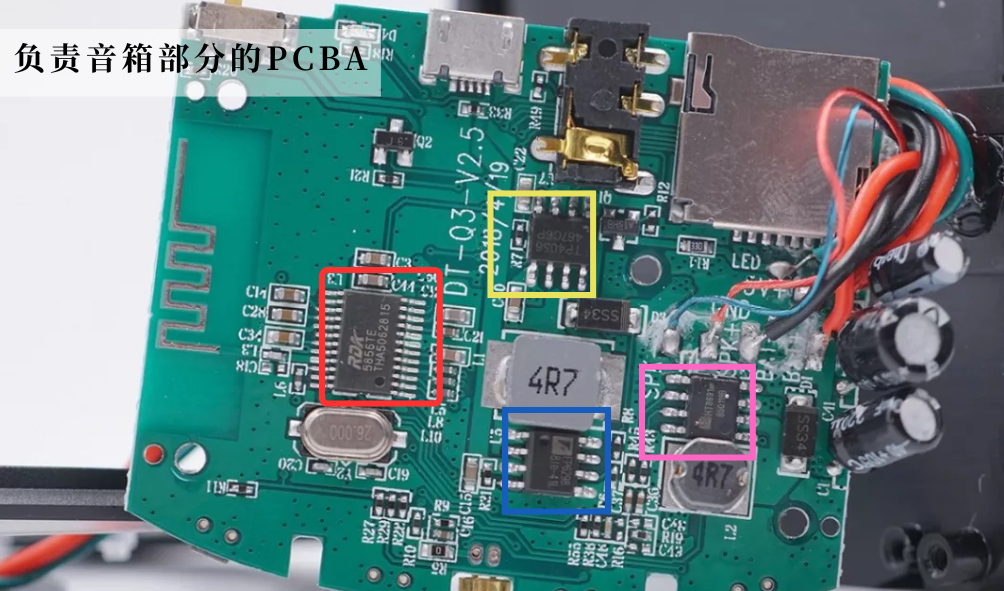

顏色標注說明：
黃色：TP4056鋰離子電池充電器IC；粉色：禾潤HT8691功放IC；藍色：遠翔FP6298升壓芯片；紅色：銳迪科RDA 5856TE藍牙V4.2芯片；綠色：上海伏達半導體高集成全橋驅動器NU1006；黑色：上海伏達半導體的NU1300。

1、硬件組成

(1)電池：18650 電芯，3.7V/1200mAh。
(2)揚聲器：4Ω/5W。
(3)PCBA 板：

音箱部分：正面集中主要芯片，背面有少量小元器件、麥克風和按鍵。

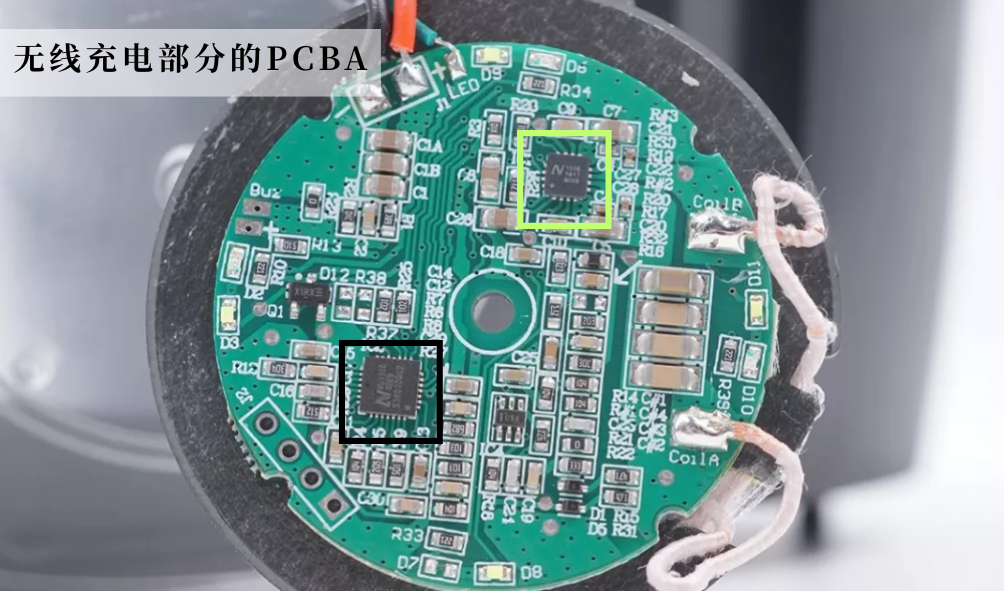

無線充電部分：采用圓形電路板，周圍有四組 LED 燈，配備無線充電線圈和隔磁片。

2、核心芯片

(1)音頻功放芯片：禾潤 HT8691，內置 BOOST 升壓模塊的 D 類音頻功率放大器，可通過外置電阻調節升壓值，以獲得更大輸出功率。
(2)電池充電芯片：TP4056，單節鋰離子電池恒定電流 / 恒定電壓線性充電器。

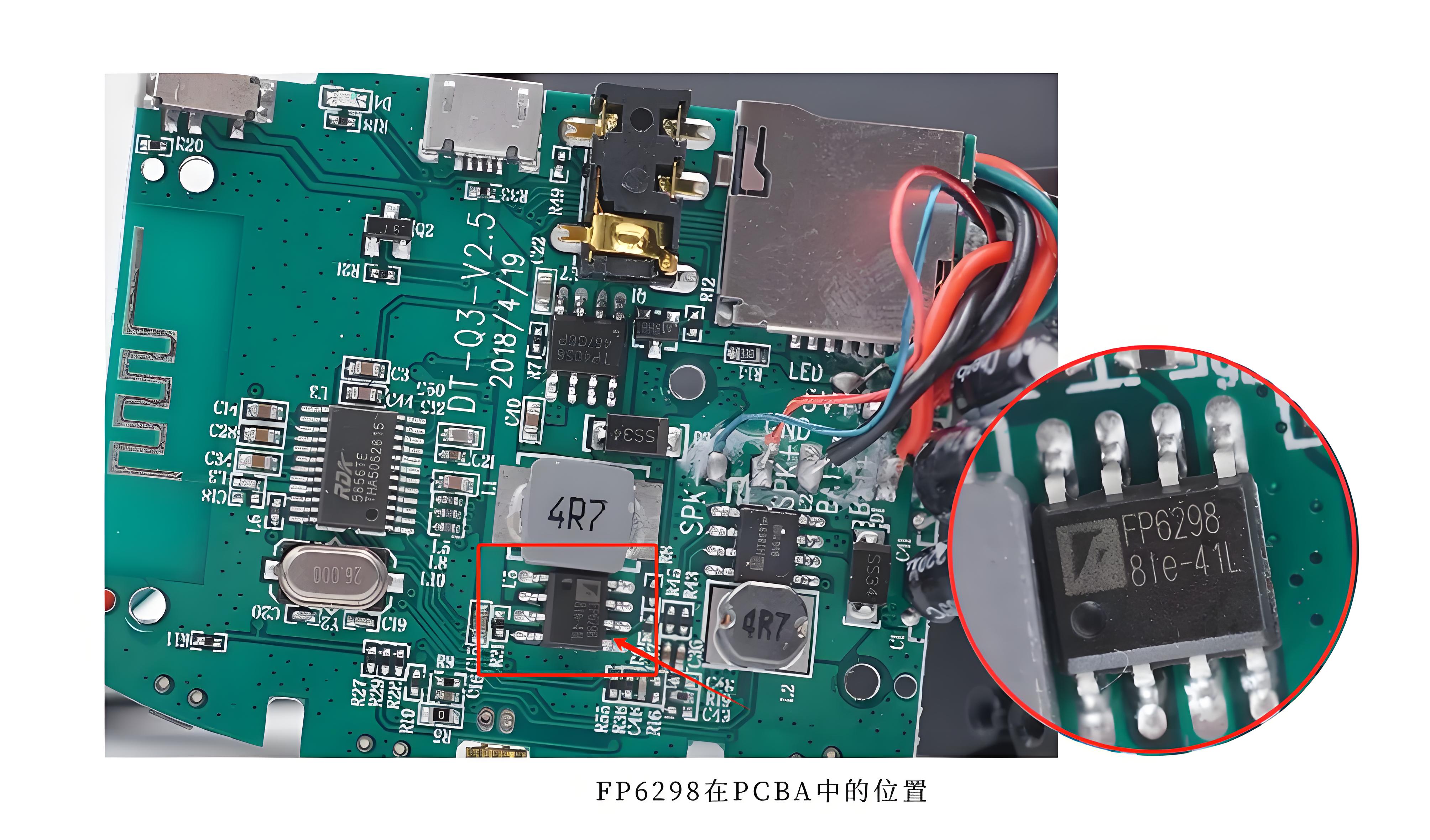

(3)升壓芯片：FP6298，電流模式的升壓 DC-DC 轉換器，為藍牙接收和無線充電供電。
(4)藍牙芯片：銳迪科 RDA5856TE，藍牙 V4.2 芯片，集成基帶、藍牙收發單元及 FM 功能。
(5)無線充電主控芯片：伏達 NU1300，支持 WPC V1.2 標準，具備輸入低電壓檢測、過電流過熱檢測等功能。
(6)無線充電驅動芯片：伏達 NU1006，高集成全橋驅動器，支持 5W 輸出，集成 MOS 管、驅動及電流采樣電路。

二、應用功能：FP6298 在音響中的核心作用

在無線充電藍牙音箱中，FP6298 作為電流模式的升壓 DC-DC 轉換器，扮演著電源中樞的關鍵角色。

其核心作用體現在三重供電保障：

1.適配電壓輸出

將內置 18650 電池的 3.7V 低壓，通過高效升壓轉換輸出 5V 標準電壓，既滿足藍牙芯片（銳迪科 RDA5856TE）穩定運行的供電需求，又為無線充電模塊（伏達 NU1300 主控 + NU1006 驅動）提供適配電力，確保音箱實現 “邊充邊聽” 的雙無線功能；

2.穩定續航支撐

憑借電流模式精準調控技術，FP6298 能在輸出穩定電壓的同時，降低自身損耗，提升電能轉換效率。即使在高負荷運行場景下（如大音量播放、持續無線充電），也能最大限度延長 1200mAh 電池的續航時長，實測支持約 24 小時連續播放；

3.電路安全防護

內置過流、過壓保護機制，當藍牙傳輸或無線充電出現異常電流波動時，可自動切斷異常供電，避免因電壓不穩損壞核心芯片，為音箱的長期穩定運行筑牢安全防線。

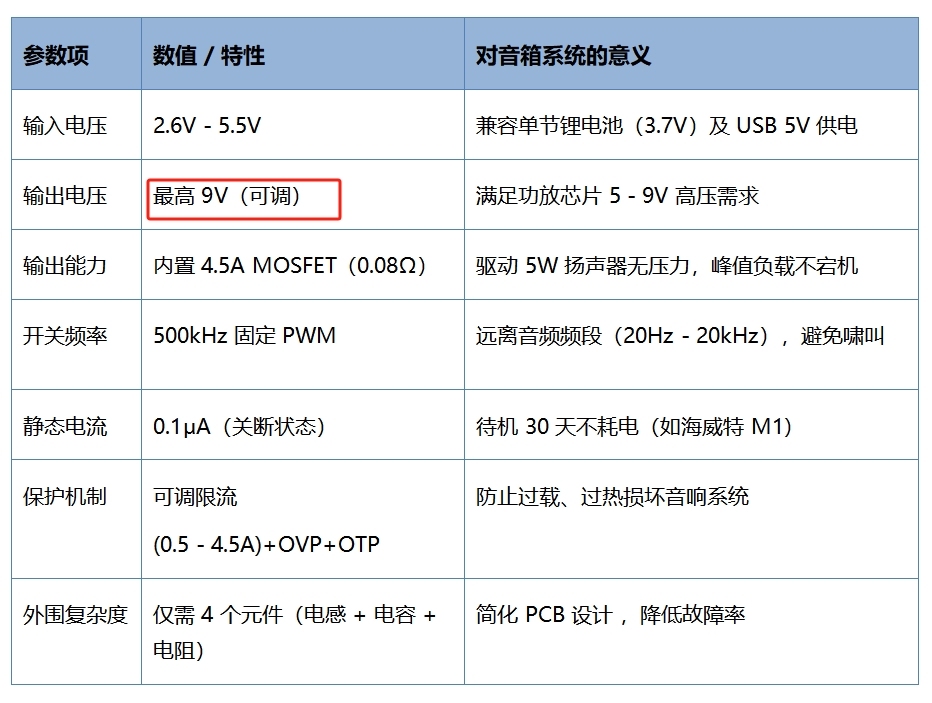

三、參數介紹：FP6298 的硬件優勢

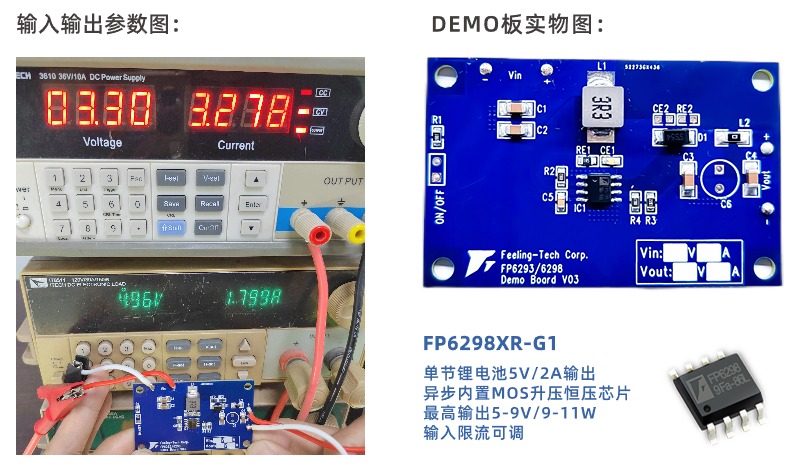

FP6298 作為電流模式升壓 DC-DC 轉換器，在這款無線充電藍牙音箱中承擔電源樞紐功能。它將 18650 電池 3.7V 電壓升壓至 5V，同時為藍牙芯片、無線充電模塊穩定供電，保障 “邊充邊聽” 雙無線功能運行。

四、結語

從拆解來看，FP6298 在無線充電藍牙音箱中主要負責將電池電壓升壓，為藍牙模塊和無線充電模塊提供穩定電源，保障設備雙無線功能的正常運行，是硬件電路中的關鍵供電組件。
FP6298升壓芯片還經常被應用在LED顯示器、數碼相機、手持設備、便攜式產品等領域。
如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們雅欣工程師團隊~
