Analog Devices / Maxim Integrated MAX20808雙輸出降壓開關穩壓器數據手冊

Analog Devices MAX20808雙輸出降壓開關穩壓器設計用于在2.7V至16.0V輸入電源電壓范圍內工作。每個輸出均可在0.5V至5.8V范圍內調節，每路輸出可提供高達4A負載電流。通過MAX20808，這兩路輸出可作為單輸出雙相穩壓器，支持高達8A負載電流。開關頻率可配置為500kHz至3MHz。該模塊采用固定頻率、電流模式控制，具有內部補償功能。該雙開關穩壓器可在180°異相下工作。MAX20808采用可選的高級調制方案 (AMS)，可提高動態負載瞬態性能。該器件還提供可選的斷續電流模式 (DCM) 操作，以提高輕負載效率。通過將引腳搭接電阻器從PGM_引腳接地，可選擇操作設置和可配置特性。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX20808雙輸出降壓開關穩壓器數據手冊.pdf

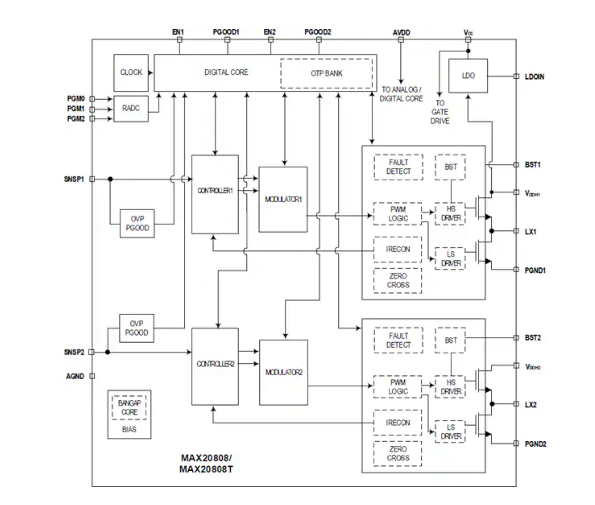

MAX20808具有內部1.8V低壓差 (LDO) 輸出，為柵極驅動器 (V CC ) 和內部電路 ( ~~VDD~~ ) 供電。該器件還具有可選的LDO輸入引腳 (LDO IN )，可從2.5V至5.5V偏置輸入電源連接，以優化效率。MAX20808集成了多種保護功能，包括正負過流保護、輸出過壓保護和過熱保護，確保設計穩健耐用。

Analog Devices MAX20808雙輸出開關穩壓器采用緊湊型3.5mm x 4.6mm FC2QFN封裝，支持-40°C至+125°C工作結溫范圍。

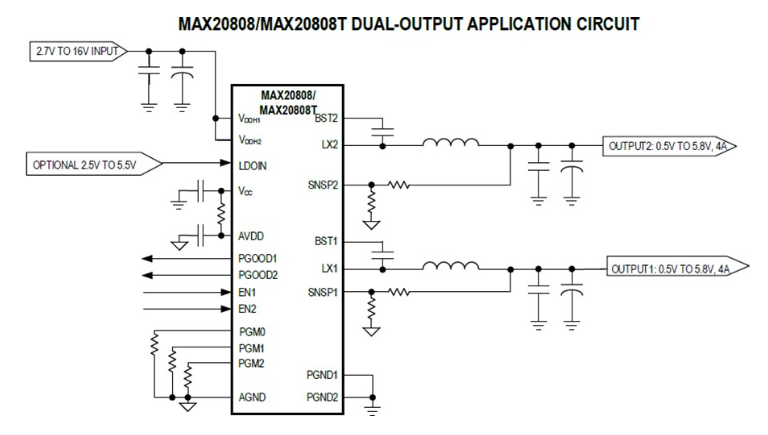

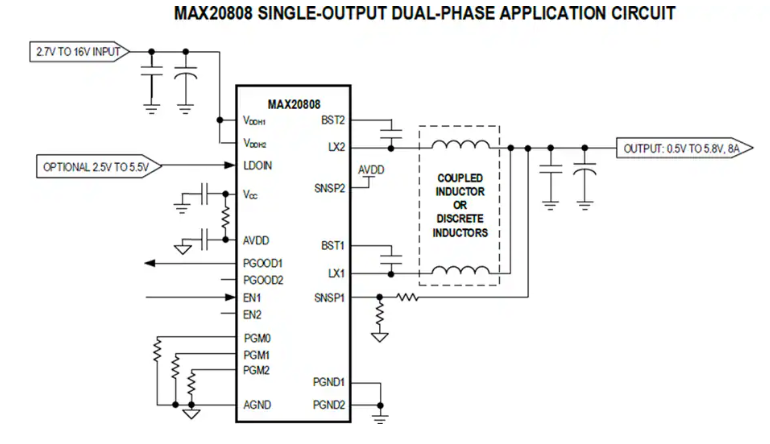

特性

功率密度高、元件數量少
- 雙輸出或雙相操作
- 單電源運行，集成LDO，用于偏置生成
- 可選5.0V至5.5V外部偏置，實現更高效率
- 內部補償
寬工作范圍
- 輸入電壓范圍：7V至16V
- 輸出電壓范圍：5V至5.8V
- 可配置開關頻率：500kHz至3MHz
- 三個引腳搭接編程引腳，用于選擇不同配置
- 每個輸出獨立使能和電源良好
優化的性能和效率
- 92.5%峰值效率：V ~~DDH~~ =12V、V ~~OUT~~ =1.8V和f SW =1MHz
- 交錯式180°異相工作
- 可選AMS，改善負載瞬態
- 可選DCM，提高輕負載效率
- 有源電流平衡，用于雙相操作
封裝信息
- 結溫范圍：-40°C至+125°C
- 5mm x 4.6mm、21引腳、FC2QFN封裝
- 無鉛，符合RoHS指令
