Analog Devices Inc. MAX20828T降壓直流-直流開關穩壓器是一款雙輸出、完全集成的高效器件,工作輸入電壓范圍為2.7V至16V。每個輸出均可在0.5 V至5.8 V范圍內調節,每路輸出可提供高達8 A負載電流。這兩路輸出可作為單輸出雙相穩壓器進行并聯,支持高達16A負載電流。開關頻率可配置為500kHz至3.0MHz,并針對解決方案尺寸和性能進行了設計優化。MAX20828T采用緊湊型3.5mm x 4.6mm FC2QFN封裝,工作結溫范圍為-40°C至+125°C。
數據手冊:*附件:Analog Devices Inc. MAX20828T降壓直流-直流開關穩壓器數據手冊.pdf
MAX20828T采用固定頻率、電流模式控制,具有內部補償功能。該款雙開關穩壓器可在180°異相下工作。MAX20828T采用可選的高級調制方案 (AMS),可提高動態負載瞬態性能。該器件還具有可選的斷續電流模式 (DCM),可提高輕負載效率。通過將引腳搭接電阻器從PGM_引腳接地,可選擇操作設置和可配置特性。
Analog Devices MAX20828T具有內部1.8V LDO輸出,可為柵極驅動器 (V CC ) 和內部電路 (AVDD) 供電。該器件還具有可選的LDO輸入引腳 (LDOIN),支持從2.5V至5.5V偏置輸入電源連接,以優化效率。保護包括正負過流保護、輸出過壓保護和過熱保護。
特性
- 功率密度高、元件數量少
- 雙輸出或雙相操作
- 單電源運行,集成LDO,用于偏置生成
- 可選2.5 V至5.5 V外部偏置,實現更高效率
- 緊湊型3.5mm x 4.6mm、21引腳FC2QFN封裝
- 內部補償
- 寬工作范圍
- 輸入電壓范圍:2.7V至16V
- 輸出電壓范圍:0.5 V至5.8 V
- 可配置開關頻率:500kHz至3MHz
- -40 °C至+125 °C結溫范圍
- 3個引腳搭接編程引腳,用于選擇不同配置
- 針對各輸出的獨立使能和電源良好
- 優化的性能和效率
- 峰值效率為92.5%,VDDH=12 V、V
OUT=1.8V以及fSW=1MHz - 交錯180°異相操作
- 可選AMS,改善負載瞬態
- 可選DCM,提高輕負載效率
- 有源電流平衡,用于雙相操作
- 峰值效率為92.5%,VDDH=12 V、V
應用

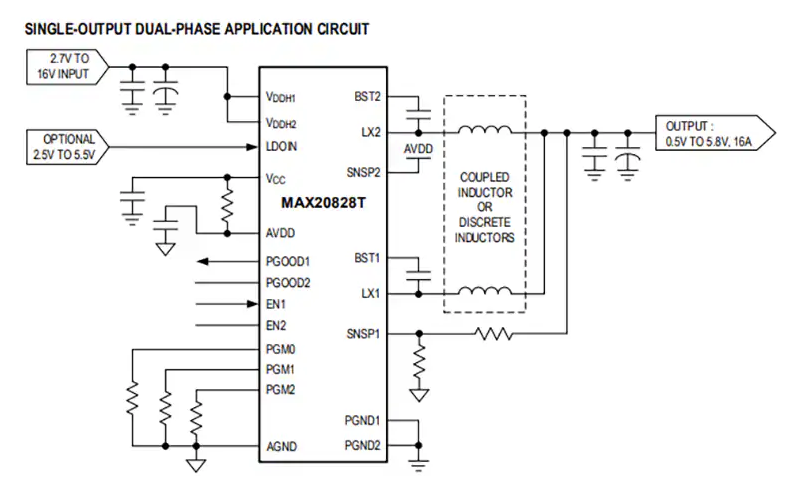

簡化應用電路

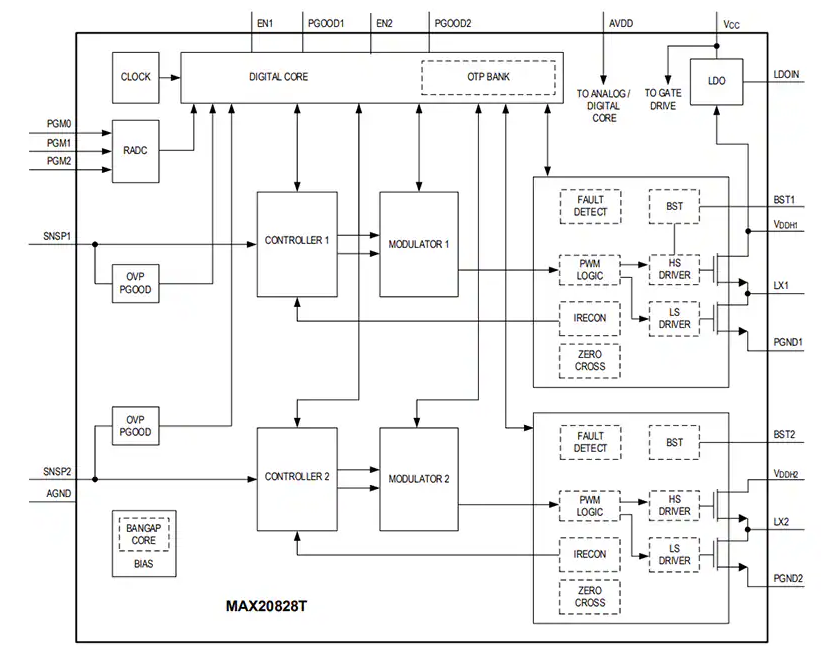

方框圖
-
