      Analog Devices Inc. LTC7825開關電容器直流/直流轉換器數據手冊

      科技觀察員 ? 2025-06-10 14:09 ? 次閱讀

      Analog Devices Inc. LTC7825開關電容器直流/直流轉換器是一款完全集成的單片器件，在輸入－輸出電壓比為2:1的應用中具有高效率和開關電容器架構。如果選配了電壓范圍在VIN 到VHIGH 之間的MOSFET，LTC7825的輸入端將受到保護，能夠承受高達40V的電壓瞬變。在短路條件下，輸入和輸出完全斷開。LTC7825采用集成式自舉二極管，為需要限流保護的大功率中間總線應用提供緊湊、高性價比解決方案。工作開關頻率可在100kHz至1.4MHz范圍內進行線性編程。Analog Devices Inc. LTC7825開關電容器直流/直流轉換器采用4mm x 5mm LGA (LQFN) 封裝。

      數據手冊：*附件：Analog Devices Inc. LTC7825開關電容器直流，直流轉換器數據手冊.pdf

      特性

      • VHIGH /VLOW電壓范圍較廣：0V/0V至24V/12V
      • VCC 電源范圍較廣：4.5V至38V
      • 超高效率：97%（10A負載時）
      • 通過外部過壓保護MOSFET實現輸入過壓保護
      • 輸入和輸出短路保護
      • 穩態操作的軟啟動
      • EXTVCC支持5V至14V輸入，實現高效率
      • 浪涌電流限制和保護
      • 集成自舉二極管
      • 可編程工作頻率：100kHz至1.4MHz
      • 采用4mm x 5mm LGA (LQFN) 封裝

      應用

      • 消費類電子產品
      • 工業應用
      • 電池應用

      典型應用

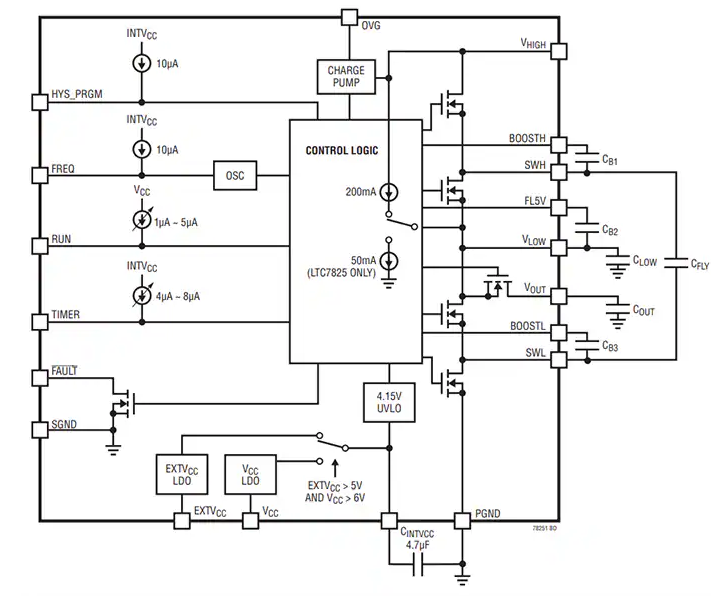

      方框圖
