      Analog Devices Inc. ADPL26001反相轉換器數據手冊

      科技觀察員 ? 2025-06-03 14:44 ? 次閱讀

      Analog Devices ADPL26001反相轉換器是一款電流模式直流/直流轉換器，能夠使用單個反饋引腳開發正或負輸出電壓。該器件可配置為升壓、單端初級電感轉換器 (SEPIC) 或反相轉換器，消耗的靜態電流低至6μA。低紋波突發模式運行可在非常低的輸出電流下保持高效率，同時在典型應用中保持輸出紋波低于15mV。內部補償電流模式架構可在各種輸入和輸出電壓下穩定工作。集成軟啟動和頻率折返功能，用于控制啟動期間的電感器電流。

      數據手冊：*附件：Analog Devices Inc. ADPL26001反相轉換器數據手冊.pdf

      ADI ADPL26001采用小型封裝選項，結合2MHz的高開關頻率，有助于保持較小的占位面積，從而實現整體高效、節省空間和經濟高效的解決方案。

      特性

      • 輸入電壓范圍：3.2 V至36 V
      • 低靜態電流和低紋波Burst Mode? 運行 ：IQ=6μA
      • 利用單個反饋引腳進行正或負輸出電壓編程
      • 1 A、60 V電源開關
      • 固定開關頻率：2MHz
      • 精確的EN/UVLO引腳閾值：1.6V
      • 內部補償和軟啟動
      • 薄型 (1 mm) ThinSOT?封裝

      應用

      • 工業
      • 電信
      • 醫療診斷設備
      • 便攜式電子產品

      簡化應用方框圖

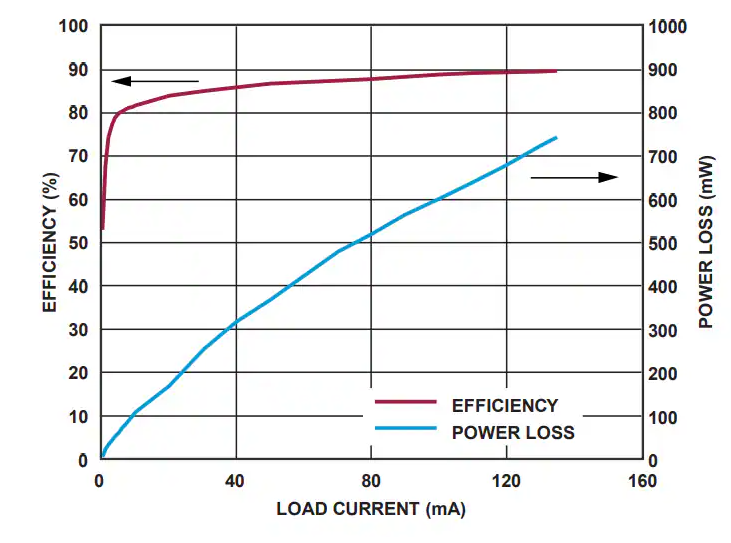

      效率和功率損耗與負載電流

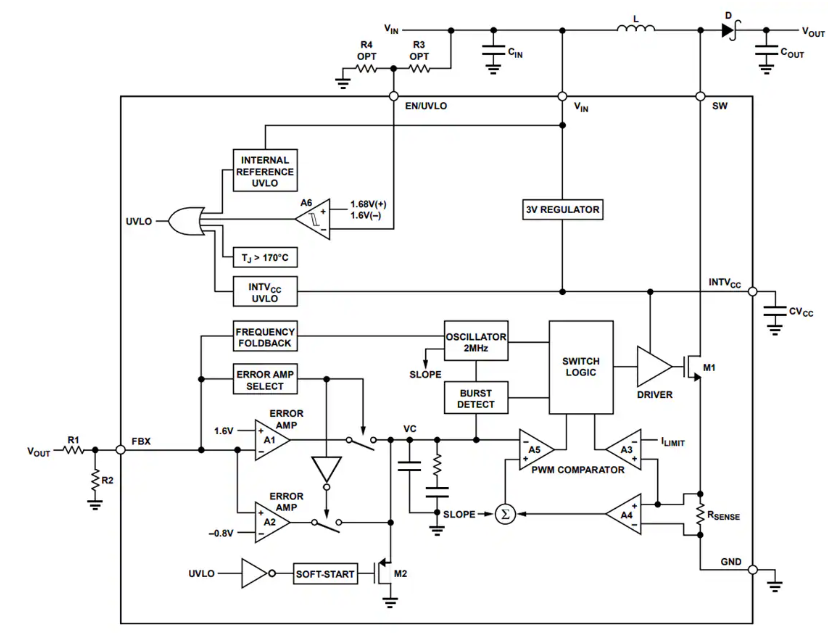

      框圖
