      Analog Devices Inc. LTC3313降壓型Silent Switchers?數據手冊

      科技觀察員 ? 2025-06-05 12:38 ? 次閱讀

      Analog Devices Inc. LTC3313降壓型Silent Switchers ^?^ 是小型、低噪聲、單片降壓型直流/直流轉換器。LTC3313通過2.25V至5.5V輸入電源提供高達15A輸出電流。LTC3313采用Silent Switcher架構，可以在最高5MHz開關頻率下實現低EMI和高效率。此外，多相并行轉換器可輕松實施，用于具有較高功率要求的系統。

      數據手冊：*附件：Analog Devices Inc. LTC3313降壓型Silent Switchers?數據手冊.pdf

      ADI LTC3313 switchers采用恒定頻率、峰值電流模式控制架構，可實現快速瞬態響應。500mV基準可實現低電壓輸出，而100%占空比運行實現低壓差。其他特性包括輸出處于穩壓狀態時的電源良好信號、輸出過壓保護、熱關斷、精密使能閾值、溫度監控、模式選擇、時鐘同步以及輸出短路保護。

      LTC3313降壓型Silent switcher采用緊湊的18引腳3mm x 3mm LQFN封裝。

      特性

      • 布局與[LTC3310]/[LTC3311]系列兼容
      • Silent Switcher架構
      • 超低EMI輻射
      • 高效率：3mΩ NMOS和8mΩ PMOS
      • 寬帶寬，快速瞬態響應
      • 在過載情況下安全承受電感器飽和
      • VIN范圍：2.25V至5.5V
      • VOUT范圍：0.5V至VIN
      • VOUT精度：±1%（帶遠程檢測）
      • 峰值電流模式控制
      • 最短導通時間：35ns
      • 可編程頻率：5MHz
      • 1μA關斷電流
      • 400mV精密使能閾值
      • 輸出軟啟動，具有電壓跟蹤功能
      • 電源良好輸出
      • 裸片溫度監控器
      • 可配置為并聯功率級
      • 熱增強型3mm×3mm LQFN封裝
      • 符合汽車應用類AEC-Q100標準

      應用

      • 汽車/工業/通信
      • 服務器和電信電源
      • 分布式直流電源系統 (POL)
      • FPGA、ASIC、μP內核電源

      典型應用

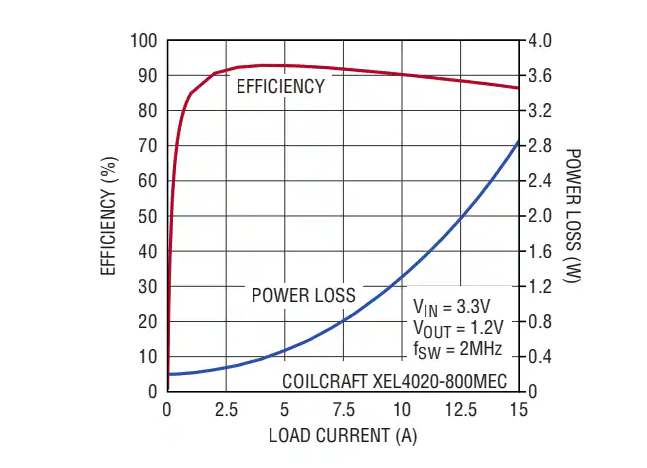

      效率與負載電流
