Analog Devices Inc. AD4570各向異性磁阻式(AMR) 磁傳感器集成有信號調理放大器和模數式 (ADC) 驅動器。ADA4570傳感器產生兩路模擬輸出，指示周圍磁場的角位置。ADA4570 由一個封裝內的兩個裸片、一個AMR傳感器和一個固定增益儀器儀表放大器組成。AMR傳感器提供與角度相關的放大差分余弦和正弦輸出信號。AD4570傳感器具有非接觸角度測量，高精度180°角度傳感器以及故障診斷功能，適用于單芯片解決方案。

數據手冊：*附件：Analog Devices Inc. AD4570 AMR磁阻傳感器數據手冊.pdf

Analog Devices Inc. AD4570 AMR磁阻傳感器包含兩個惠斯通電橋，彼此成45°角。偶極磁鐵的完整旋轉會在正弦輸出上產生兩個周期。根據SIN和COS差分輸出計算出的磁角 (α) 代表了磁體的物理方向。該AMR傳感器符合適用于汽車應用的AEC-Q100標準，采用8引腳SOIC封裝。典型應用包括無刷直流電機控制和定位、執行器控制和定位、非接觸式角度測量和檢測和磁性角位置檢測。

特性

• 非接觸式的角度測量
• 180°高精度角度傳感器
• 典型角度誤差：±0.1°
• 低輸出噪聲的850μVrms
• 正弦和余弦差分輸出
• 比率模擬電壓輸出
• 可忽略的滯后
• 兼容SAR或Σ-Δ ADC
• 溫度補償AMR橋
• 工業溫度范圍：-40°C至125°C
• 汽車級溫度范圍：-40°C至150°C
• EMI抗擾性
• 故障診斷
• 工作電源電壓范圍：2.7V至5.5V
• 30000rpm時的最小相位誤差為0.85°
• 符合汽車應用類AEC-Q100標準
• 單芯片解決方案
• 采用8引腳SOIC封裝

應用

• 絕對位置測量（線性和角度）
• 無刷直流電機控制和定位
• 執行器控制和定位
• 非接觸式角度測量和檢測
• 磁性角位置檢測

框圖

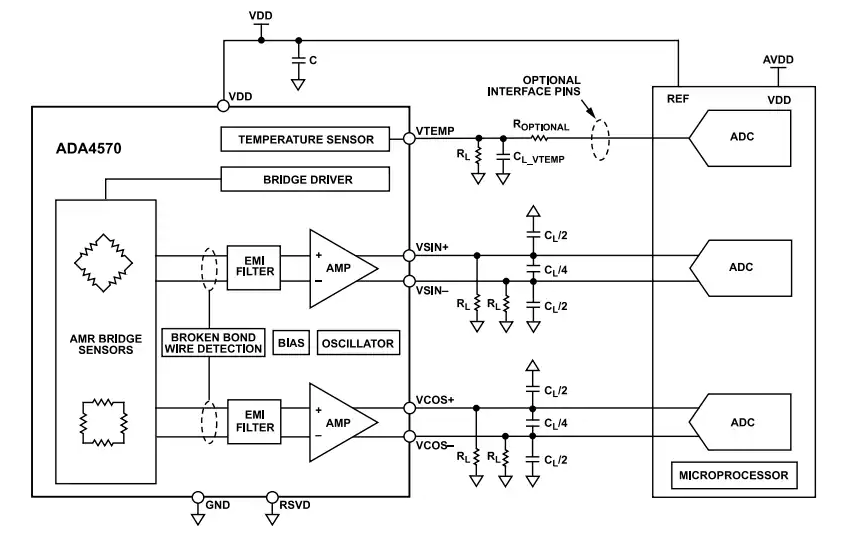

典型應用電路

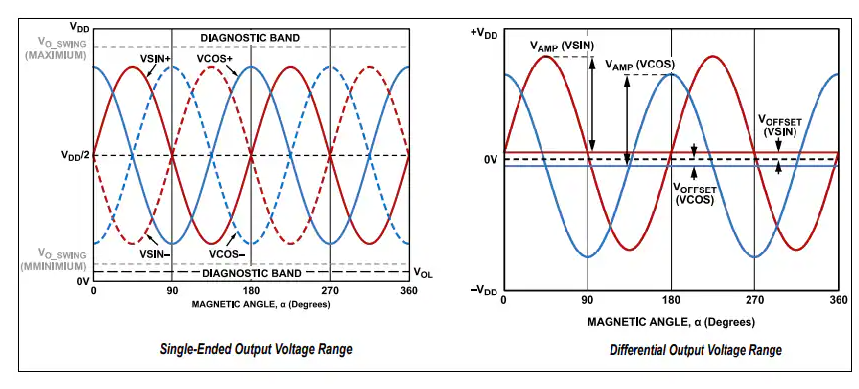

性能圖表
