Analog Devices MAX77659 SIMO 電源管理IC (PMIC) 優化用于可充電耳塞、可穿戴設備以及其他強調低電源電流和小解決方案尺寸的應用。MAX77659是一款雙輸入單電感多輸出 (SIMO) 降壓升壓穩壓器。該器件從單個電感器提供一個充電軌和三個可獨立編程的電源軌，從而最大限度地減小整體解決方案尺寸。100mA LDO提供紋波抑制，用于音頻和其他噪聲敏感應用。該LDO還可配置為負載開關，不需要時通過斷開外部模塊來管理功耗。通過高度可配置的開關充電器支持各種鋰離子電池容量，包含電池溫度監控，以進一步提高安全性 (JEITA)。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77659 SIMO電源管理IC (PMIC)數據手冊.pdf

該MAX77659 PMIC包括兩個GPIO和一個模擬多路復用器，其開關若干內部電壓和通往外部節點的電流信號，通過外部ADC進行監控。通過雙向I^2^C串行接口，可以配置和檢查器件的狀態。內部開/關控制器提供受控啟動序列，并為穩壓器提供監控功能。該器件具有多種工廠可編程選項，可針對諸多應用進行定制，加快產品上市。

Analog Devices MAX77659 SIMO PMIC采用緊湊的6.04mm x 6.04mm 晶圓級封裝 (WLP)，非常適合用于空間受限的應用。

特性

• 高度集成
  • 三路輸出、單電感多輸出 (SIMO) 降壓-升壓穩壓器
    • 支持5.0V至5.5V寬輸出電壓范圍（所有SIMO通道）
  • 1個100mA LDO/LSW
  • Smart Power Selector?鋰離子/鋰聚合物開關充電器
  • 2個GPIO資源
  • 用于電源監控的模擬MUX輸出
  • 工廠發貨模式 (<200nA I Q )
  • 看門狗定時器
• 優化用于小尺寸電池的充電器
  • 輸入工作電壓范圍：4.0V至5.5V
  • 可編程快速充電電流：5mA至300mA
  • 可編程電池調節電壓：6.0V至4.6V
  • 可編程端接電流：375mA至45mA
  • 熱調節和JEITA合規
• 低功耗
  • 關斷電流：3μA
  • 5μA工作電流（3個SIMO通道 + 1個LDO）
• 靈活且可配置
  • I^2^C兼容接口和GPIO
• 封裝信息
  • 工作溫度范圍：-40°C至+85°C
  • 儲存溫度范圍：-65°C至+150°C
  • 結溫：+150°C
  • 6.04mm x 6.04mm WLP-30
  • 4mm腳距、6x5陣列
  • 無鉛，符合RoHS指令

應用

• TWS耳塞
• 智能可穿戴設備、健身手環和醫療可穿戴設備
• 藍牙?耳機、耳戴式設備
• 助聽器

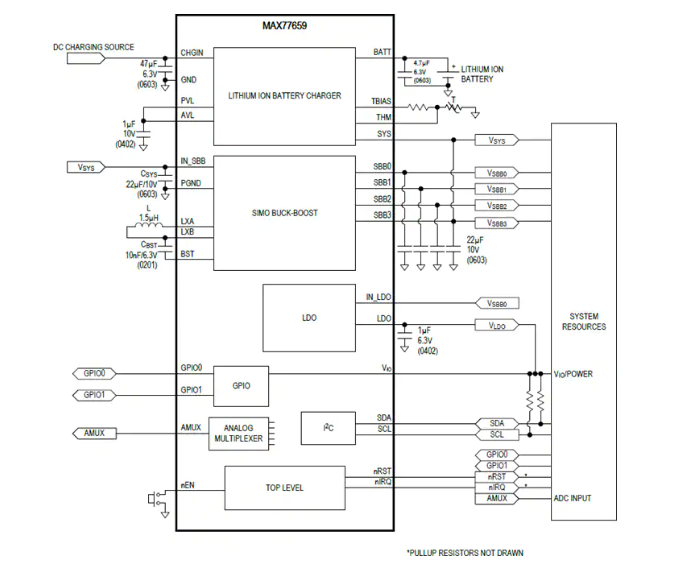

典型應用電路

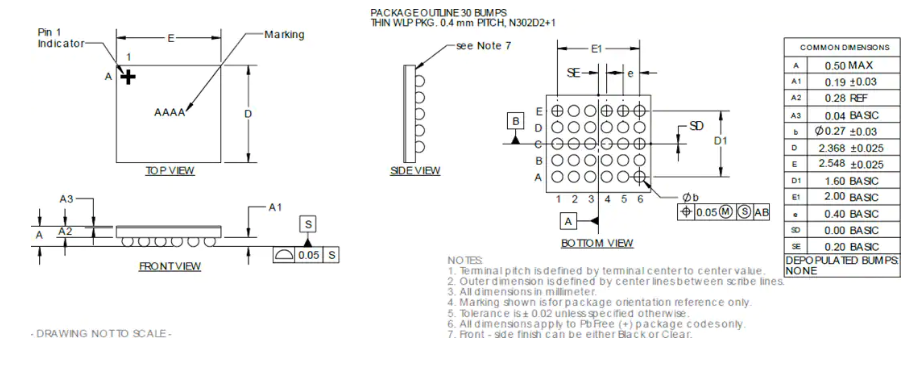

封裝外形
