      Analog Devices / Maxim Integrated MAX98363 (A/B/C/D) 開發板數據手冊

      科技觀察員 ? 2025-06-16 15:53 ? 次閱讀

      Analog Devices MAX98363 (A/B/C/D) 開發板經過完全組裝和測試，可評估MAX98363放大器。MAX98363A / MAX98363B / MAX98363C / MAX98363D SoundWire? v1.2兼容輸入D類單聲道放大器具有業界領先的AB類音頻性能和D類效率。Analog Devices MAX98363開發板設計用于與外部SoundWire管理器搭配使用，該管理器可提供v1.2聲線時鐘和數據。VDD 需要2.5V至5.5V電源輸入為開發板供電。

      數據手冊：*附件：Analog Devices ， Maxim Integrated MAX98363 (A、B、C、D) 開發板數據手冊.pdf

      特性

      • 符合MIPI SoundWire v1.2標準
      • 在5V電壓下為4Ω負載提供3.2W輸出功率
      • 單電源供電：2.5V至5.5V
      • 12.3mW靜態功率，帶外部DVDDIO
      • 效率（RL=8 Ω，THD+N=92%）：10%~~
      • 輸出噪聲: 12.8μVRMS
      • 108.5 dB動態范圍
      • 低THD+N：0.013%（1kHz時）
      • 借助高級邊沿速率控制，可實現無濾波器D類輸出
      • 各種防雜音電路
      • 采用節省空間的9焊球晶圓級封裝(WLP) 1.528mm x 1.528mm、0.4mm間距

      PCB布局 (A/B)

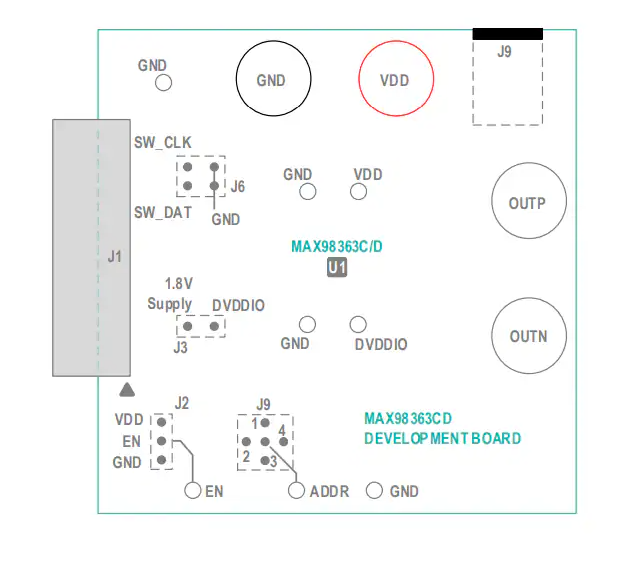

      PCB布局 (C/D)


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • 放大器
        +關注

        關注

        145

        文章

        14117

        瀏覽量

        216455
      • 開發板
        +關注

        關注

        25

        文章

        5570

        瀏覽量

        102900
      • Analog
        +關注

        關注

        12

        文章

        9747

        瀏覽量

        58893
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

        MAX98363 發展委員會數據表 ADI

        電子發燒友網為你提供ADI(ADI)MAX98363 發展委員會數據表相關產品參數、數據手冊，更有MAX98363 發展委員會
        發表于 10-10 19:25
        <b class='flag-5'>MAX98363</b> 發展委員會<b class='flag-5'>數據</b>表 ADI

        Analog Devices / Maxim Integrated MAX9295xEVKIT串行器評估套件數據手冊

        簡單的圖形用戶界面 （GUI），用于演示器件的特性。每個Analog Devices/Maxim Integrated評估套件均安裝有MAX
        的頭像 發表于 05-23 11:16 ?302次閱讀

        Analog Devices / Maxim Integrated MAX96716xEVKIT評估套件數據手冊

        Analog Devices/Maxim Integrated MAX96716xEVKIT評估套件提供了用于評估
        的頭像 發表于 05-23 11:33 ?208次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>96716xEVKIT評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX96752xEVKIT解串器評估套件數據手冊

        Analog Devices/Maxim Integrated MAX96752xEVKIT解串器評估套件提供經過驗證的設計，用于評估
        的頭像 發表于 05-23 13:42 ?194次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>96752xEVKIT解串器評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX17617AEVKIT評估套件數據手冊

        Analog Devices/Maxim Integrated MAX17617AEVKIT評估套件用于演示
        的頭像 發表于 05-23 14:57 ?165次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>17617AEVKIT評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX17617EVKIT評估套件數據手冊

        Analog Devices/Maxim Integrated MAX17617EVKIT評估套件采用M
        的頭像 發表于 05-26 11:07 ?152次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>17617EVKIT評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX98380EVSYS評估系統數據手冊

        Analog Devices MAX98380EVSYS評估系統經過全面測試和組裝，設計用于演示MAX98380升壓D類音頻放大器。
        的頭像 發表于 05-30 10:46 ?137次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>98380EVSYS評估系統<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX20026低壓降壓直流-直流轉換器數據手冊

        1.0A電流，而穩壓器可提供200mA電流，并設置為2.5V或調整。Analog Devices/Maxim Integrated
        的頭像 發表于 06-06 11:16 ?148次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>20026低壓降壓直流-直流轉換器<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX32690超高效微控制器 (MCU)數據手冊

        Analog Devices/Maxim Integrated MAX32690超高效微控制器 (MCU) 是先進的片上系統 (SoC)，具
        的頭像 發表于 06-12 14:17 ?125次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>32690超高效微控制器 (MCU)<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX77789 3.15A充電器集成電路 (IC)數據手冊

        Analog Devices / Maxim Integrated MAX77789 3.15A
        的頭像 發表于 06-12 18:18 ?150次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>77789 3.15<b class='flag-5'>A</b>充電器集成電路 (IC)<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX9838x評估系統數據手冊

        Analog Devices Inc. MAX9838x評估系統是一個完全組裝并經過測試的系統，用于評估MAX98388或MAX98389
        的頭像 發表于 06-15 14:32 ?82次閱讀

        Analog Devices / Maxim Integrated MAX1800x評估套件數據手冊

        過測試的印刷電路板 (PCB) 輸入電壓范圍為0.5V至5.5V，開關限流值為3.6A。輸出電壓可在2.5V和5.5V之間調整。這些Analog Devices Inc.評估
        的頭像 發表于 06-15 14:40 ?85次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX</b>1800x評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX38647B WLP評估套件數據手冊

        Analog Devices Inc. MAX38647B WLP評估套件 (MAX38647BEVKIT) 用于評估采用晶圓級封裝（WLP）的MA
        的頭像 發表于 06-14 09:46 ?139次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX38647B</b> WLP評估套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices / Maxim Integrated MAX98363 SoundWire? D類放大器數據手冊

        Analog Devices MAX98363 SoundWire?D類放大器具有業界領先的AB類音頻性能和D類效率。這些微型、低成本、輸入
        的頭像 發表于 06-16 16:19 ?99次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> / <b class='flag-5'>Maxim</b> <b class='flag-5'>Integrated</b> <b class='flag-5'>MAX98363</b> SoundWire? <b class='flag-5'>D</b>類放大器<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

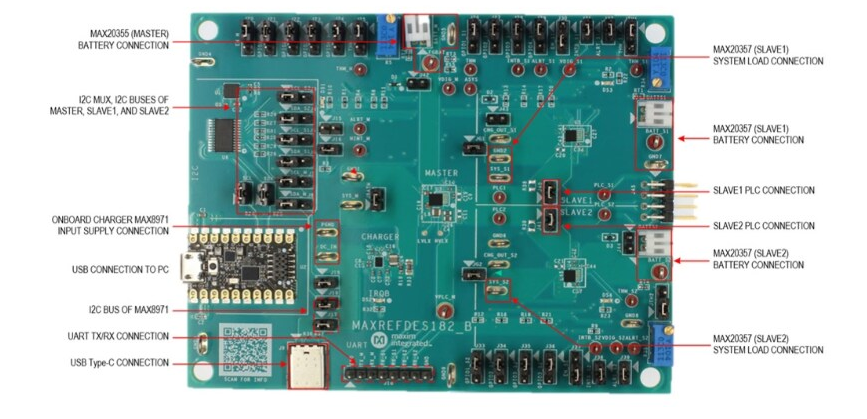

        Analog Devices / Maxim Integrated MAXREFDES182板特性/應用
