Analog Devices Inc. MAX38647B WLP評估套件 (MAX38647BEVKIT) 用于評估采用晶圓級封裝（WLP）的MAX38647B IC。緊湊型MAX38647B是一款具有四級VSEL的1.8 V至5.5 V輸入、440nA IQ、175mA nanoPower降壓轉換器。MAX38647BEVKIT提供可通過電阻進行配置的輸出電壓（0.5V至1.8V）。MAX38647B可以使用兩個電壓選擇（VSEL）引腳動態改變電壓。完全組裝且經過測試的Analog Devices Inc. MAX38647B WLP評估套件可提供高達175mA的輸出電流，并隨附安裝有MAX38647 BANA+。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX38647B WLP評估套件數據手冊.pdf

特性

• 評估采用8焊球WLP封裝中（1.82mmx0.89mm、0.4mm間距）的MAX38647B IC
• 輸入電壓范圍：1.8V至5.5V
• 可配置輸出電壓：0.5V至1.8V
• 輸出電流：高達175mA
• 經驗證的兩層1oz銅PCB布局
• 具有緊湊的解決方案尺寸
• 完全組裝并經過測試

必要設備

• 1個MAX38647B WLP評估套件
• 5.5V、3A直流電源
• 具有175mA灌電流的負載
• 數字伏特計 (DVM)

原理圖

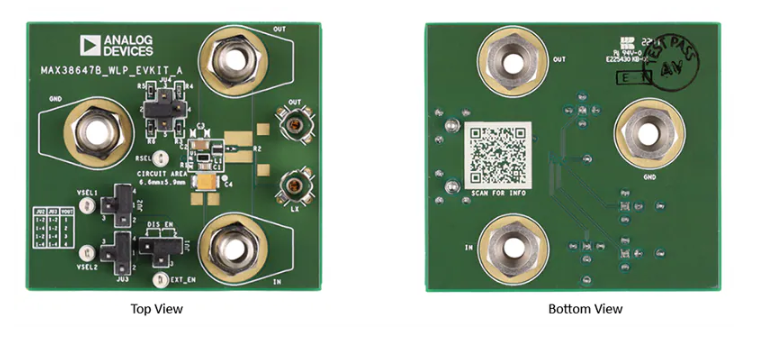

概述
