Analog Devices Inc. MAX1800x評估套件預裝有 MAX18000AWT+ (nanopower型號) 或 MAX18002AWT+（超聲波型號）升壓轉換器。 這款完全組裝并經過測試的印刷電路板 (PCB) 輸入電壓范圍為0.5V至5.5V，開關限流值為3.6A。輸出電壓可在2.5V和5.5V之間調整。這些Analog Devices Inc.評估板具有 測試點和跳線，用于測試器件的功能。關鍵節點（OUT和LX）上的探測孔提供精確的測量。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX9838x評估系統數據手冊.pdf

特性

• 預裝MAX18000AWT+或MAX18002AWT+
• 輸入電壓范圍：1.8V至5.5V
• 用于INS、OUTS和GNDS的測試點
• 輸出電壓可在2.5V到5.5V之間調整（步進為100mV）。
• LX和OUT側傳感插座
• 完全組裝并經過測試

必要設備

• 可調節直流電源
• 4x數字萬用表
• 電子負載

元件

• MAX18000WEVKIT# - 預裝MAX18000AWT+ nanoPower升壓轉換器，具有512nA靜態電流。可在低負載條件下以低功耗模式工作，從而確保在所有負載條件下實現高效率。對于該型號，VOUT - VIN > 0.2V（始終處于升壓模式）。
• MAX18002WEVKIT# - 預裝有MAX18002AWT+超聲波升壓轉換器，在低負荷時以超聲波模式（FSW> 22kHz）運行，以遠離聲學聽覺噪聲干擾。

典型應用電路

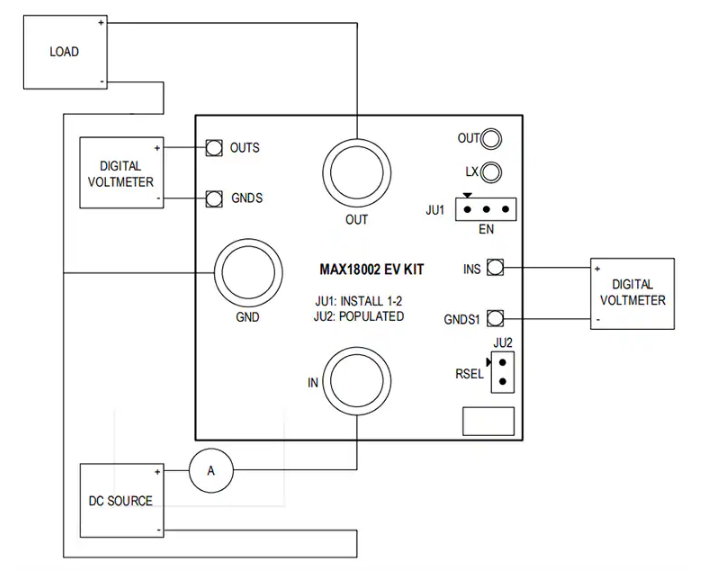

連接框圖
