目標

編寫一個KiCad9的 GUI 插件來顯示PCB對應圖層。通過這個簡單的示例來

了解 KiCad插件開發的過程。

具體實現需要了解Python，KiCad的Pcbnew API和wxFormbuilder。

環境準備

確保有一個適合開發KiCad插件的環境，通常意味著安裝了KiCad軟件，VSCode編輯器(支持python編碼)和w xFormbuilder。

[VSCodeWindows (x64)下載]:

https://code.visualstudio.com/download

[wxFormbuilder下載]:
https://github.com/wxFormBuilder/wxFormBuilder/releases

使用VSCode配置 Python環境

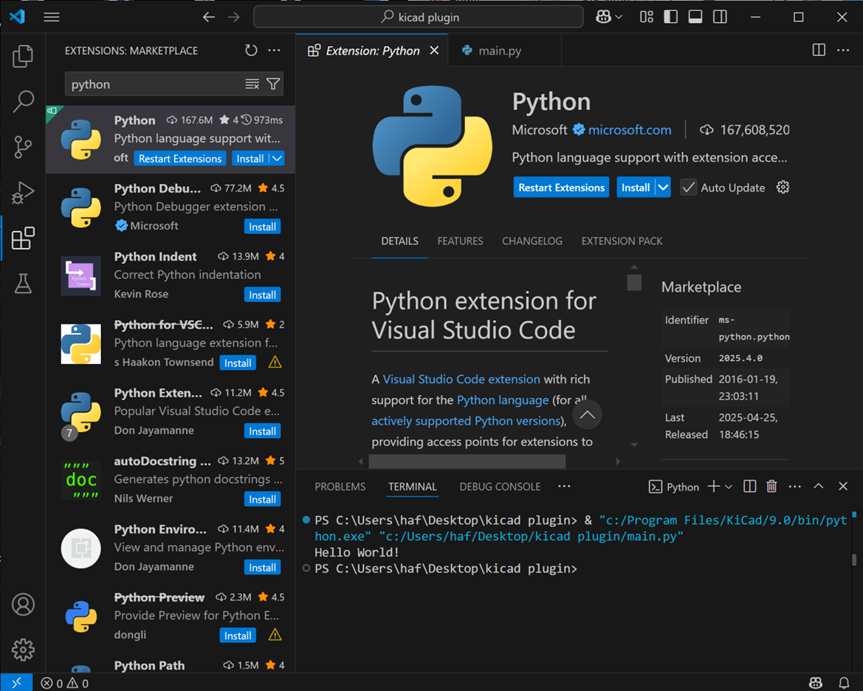

1、 安裝VSCode 后，在VSCode的應用商店（快捷鍵：Ctrl + Shift + X）里搜索Python插件，并安裝。如下圖：

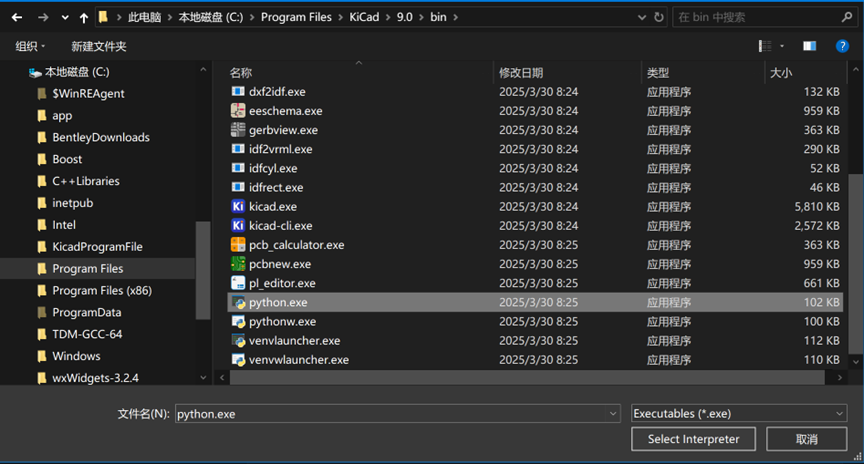

2、找到KiCad9安裝路徑下的Python解釋器，選擇Python.exe。

按鍵盤快捷鍵：F1（或者Ctrl+Shift+P），在VSCode界面上方會顯示命令框，在命令欄中輸入"Python:Select Interpreter"，然后選擇"Enter interpreter path"。通過路徑發現找到KiCad的Python解釋器（根據自己安裝的KiCad 路徑找到 bin 目錄下的python.exe）。

KiCad Python解釋器的路徑在安裝路徑如下：

3、檢查Python環境是否配置成功。

建立一個main.py文件，輸入代碼。

print("Hello World!")

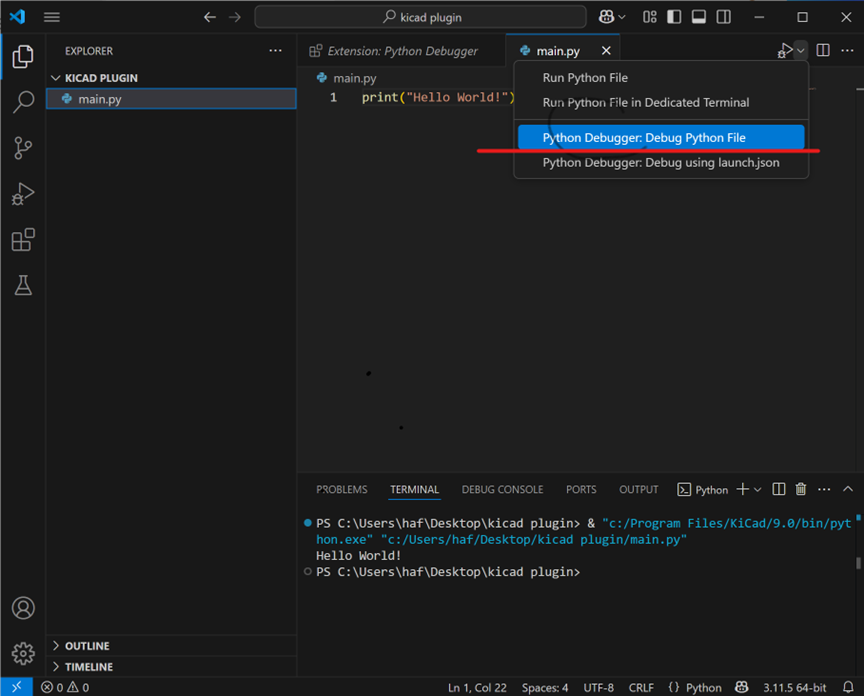

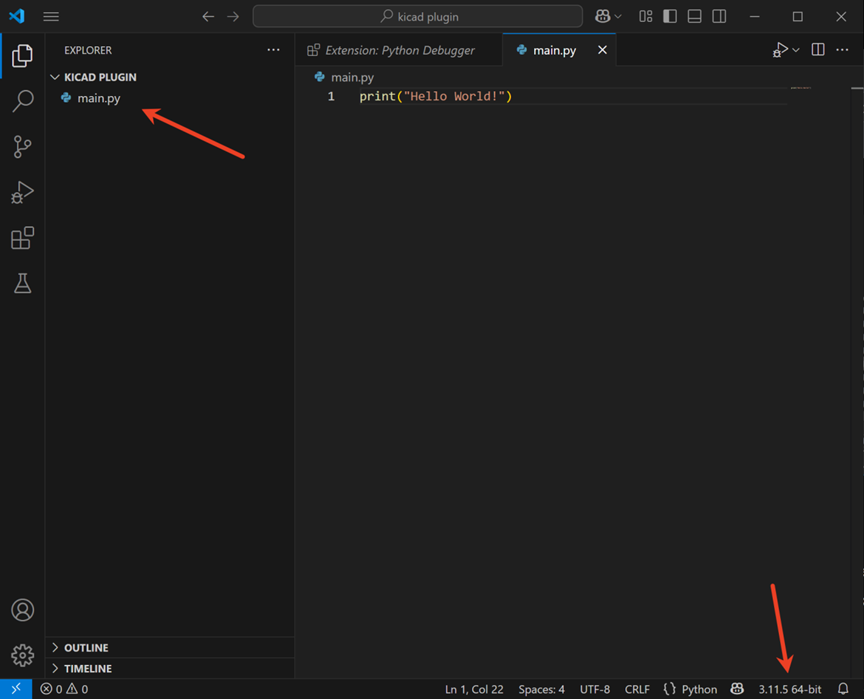

Vscode顯示如下，界面右下方顯示有Python版本（即Kicad自帶的Python解釋器）：

點擊“Python Debugger:Debuge Python File”,在 “terminal” 中出現 “Hello World!”，則表示 KiCad的Python環境配置成功。然后就可以寫Python代碼了。

wxformbuilder的使用（Python界面開發）

1、wxformbuilder界面基本介紹

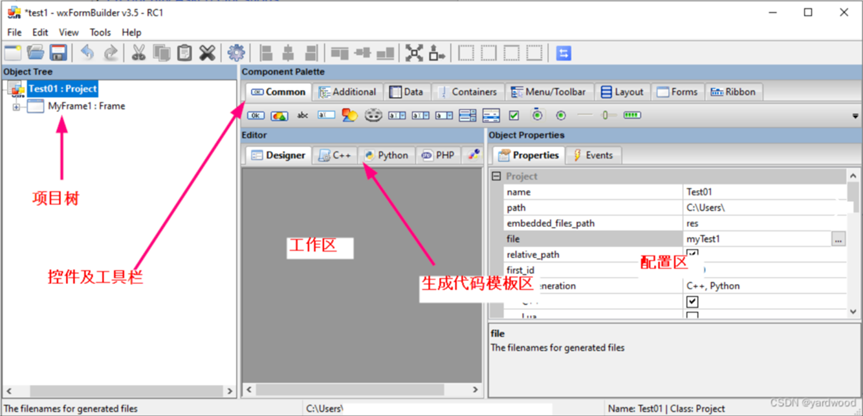

wxFormBuilder的界面如下：

其中

• 項目樹：包含所有用到的控件，布局器。通過項目樹可以實現對項目布局結構的調整和編輯對象的選擇。

• 控件及工具欄：提供用于圖形用戶界面所需要使用的各種控件和布局器。

• 工作區：可視化的圖形用戶界面，提供所見即所得的設計區域。

• 配置區：用于配置項目屬性，控件屬性，布局器屬性以及需要綁定的事件處理。

• 生成代碼模板區：只做展示用于生成圖形用戶界面的對應代碼模板，實際使用中，不要隨意修改。

2、wxFormBuilder創建工程。

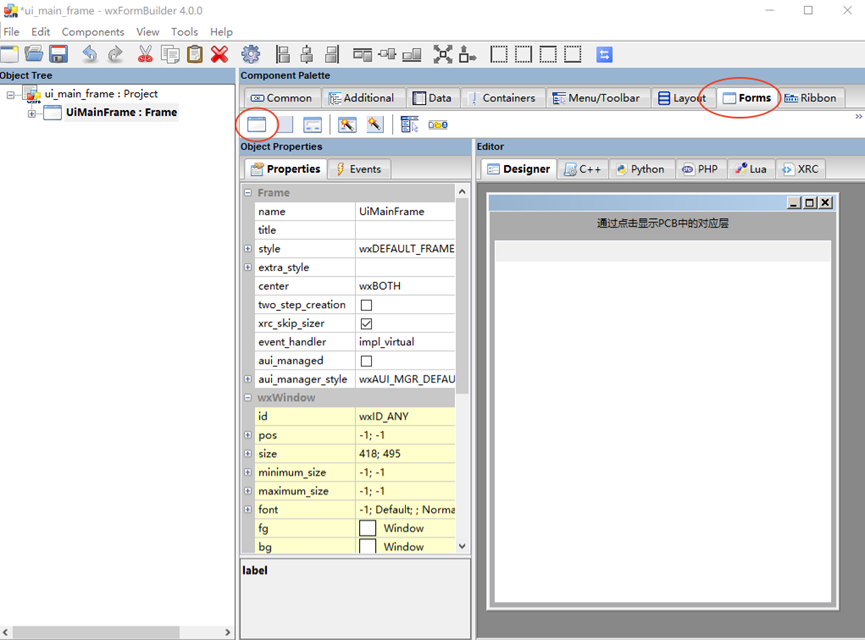

打開wxFormBuilder，選擇“File -> New Project”創建新項目。在“控件及工具欄”中選擇“Forms”頁面，添加一個Frame。

3、添加布局器

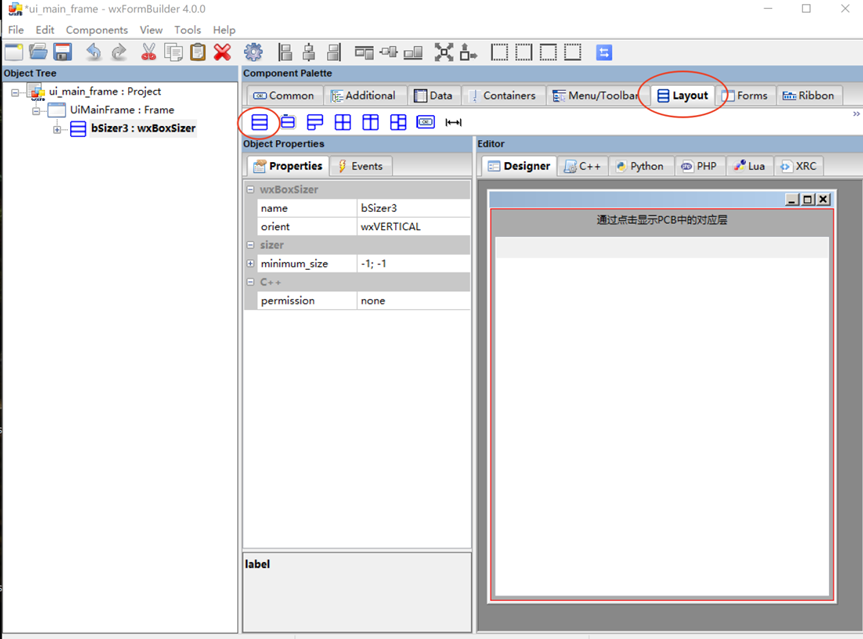

點擊wxformbuilder上方的標簽 “Layout”，并點擊標簽下方的第一個圖標 “wxBoxSizer”。添加一個只有以列控件布局的布局器。但是窗口左邊的目錄樹有變化了，窗體下多了一個布局器。

4、放置控件

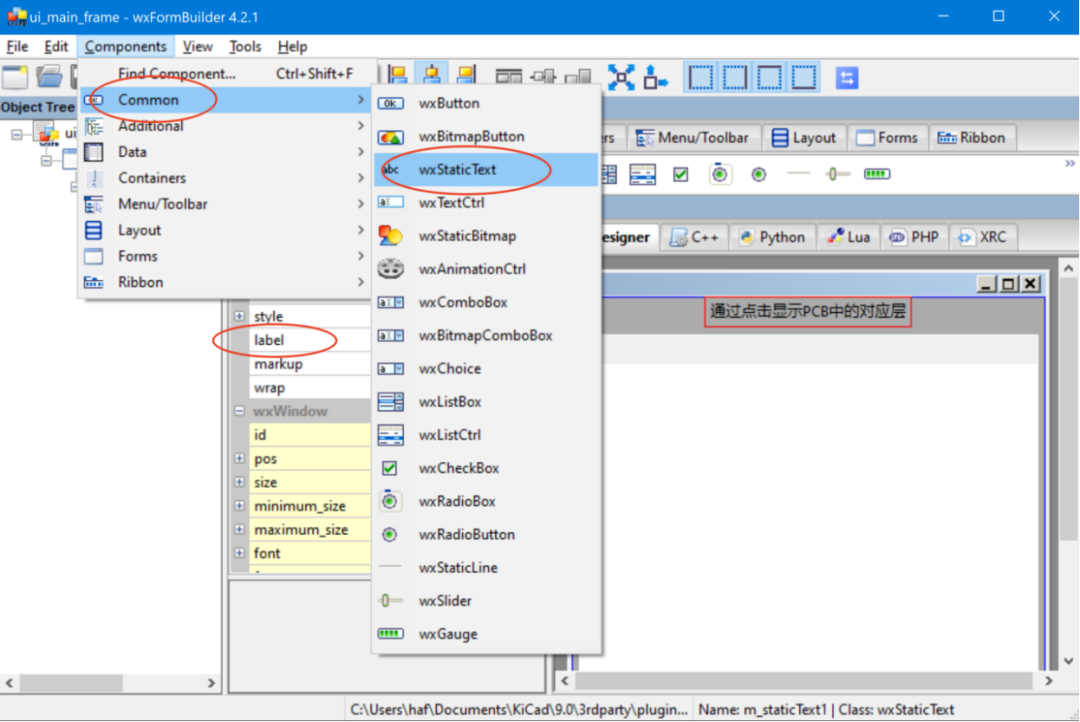

點擊wxformbuilder上方的標簽“Common”，并點擊標簽圖標 “wxStaticText” 添加控件，在“Properties”中的“l(fā)abel”中修改文本內容。

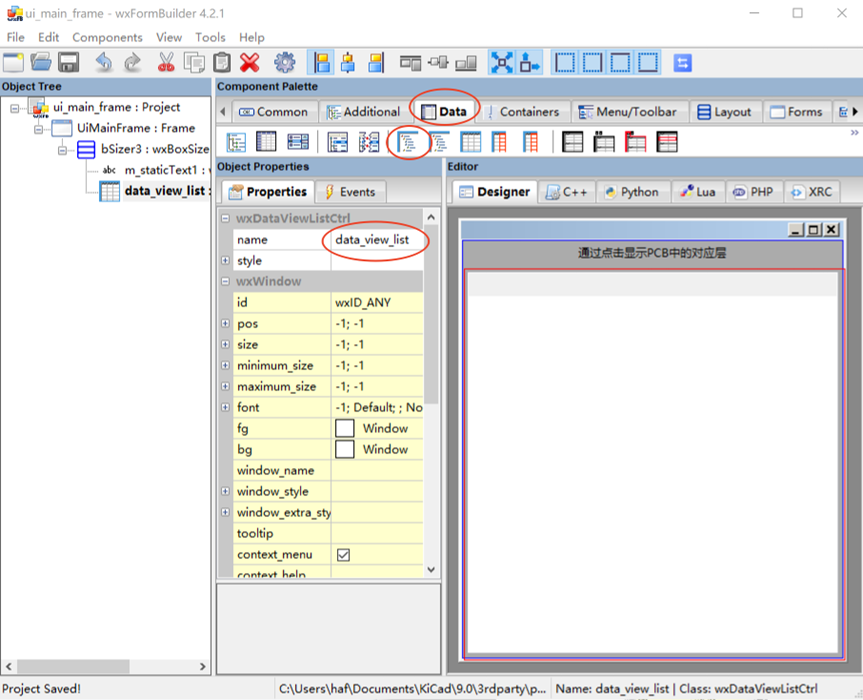

點擊標簽“Data”，并點擊圖標“wxDataViewListCtrl”，修改名稱為“data_view_list”。這樣，窗體設置上就會多出文本標簽、列表框。

5、保存

Python代碼。

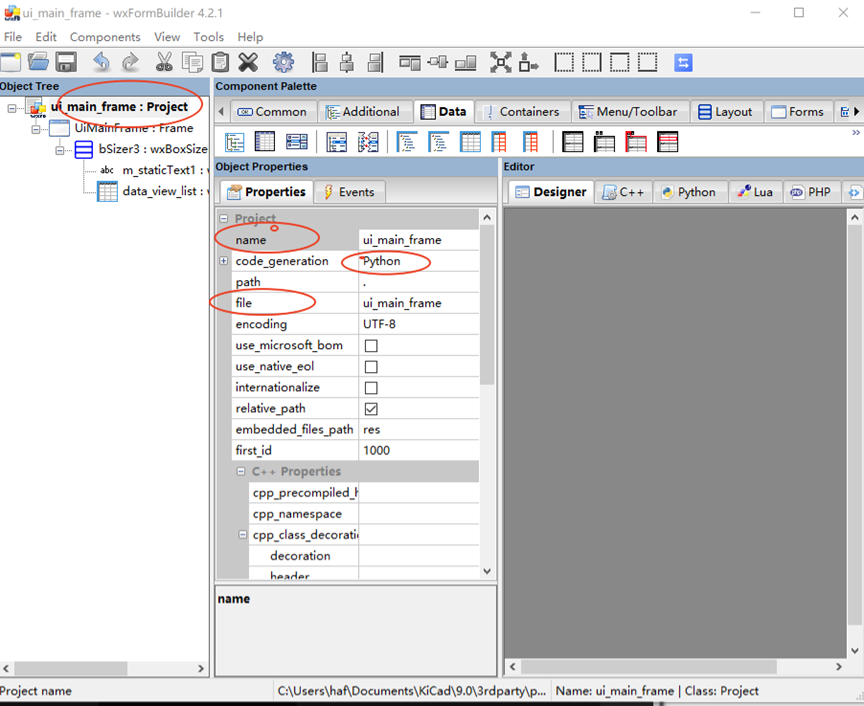

點擊選中左邊樹形圖最上面的圖標，即選中工程。修改工程屬性，將name和file修改為“ui_main_frame”，選擇“code_generation”標簽為Python，即可出生成文件名為“ui_main_frame.py”的wxPython代碼。如下圖：

點擊“file”標簽下的 “generate code”，即生成一個GUI 界面的 Python文件。代碼如下：

# -*- coding: utf-8 -*-############################################################################# Python code generated with wxFormBuilder (version 4.0.0-0-g0efcecf)## http://www.wxformbuilder.org/#### PLEASE DO *NOT* EDIT THIS FILE!###########################################################################importwximportwx.xrcimportwx.dataview############################################################################# Class UiMainFrame###########################################################################classUiMainFrame( wx.Frame ): def__init__(self, parent):    wx.Frame.__init__ ( self, parent,id= wx.ID_ANY, title = wx.EmptyString, pos = wx.DefaultPosition, size = wx.Size(500,700), style = wx.DEFAULT_FRAME_STYLE|wx.TAB_TRAVERSAL )    self.SetSizeHints( wx.DefaultSize, wx.DefaultSize )    bSizer3 = wx.BoxSizer( wx.VERTICAL )    self.m_staticText1 = wx.StaticText( self, wx.ID_ANY,u"通過單擊或雙擊，顯示PCB中的對應層", wx.DefaultPosition, wx.DefaultSize,0)    self.m_staticText1.Wrap( -1)    bSizer3.Add( self.m_staticText1,0, wx.ALIGN_CENTER|wx.ALL,5)    self.data_view_list = wx.dataview.DataViewListCtrl( self, wx.ID_ANY, wx.DefaultPosition, wx.DefaultSize,0)    bSizer3.Add( self.data_view_list,1, wx.ALL|wx.EXPAND,5)    self.SetSizer( bSizer3 )    self.Layout()    self.Centre( wx.BOTH ) def__del__(self):   pass
