Analog Devices MAX96724/F/R評估套件用于通過標準FAKRA同軸電纜或MATE-AX電纜評估MAX96724、MAX96724F和MAX96724R器件。這些解串器具有高帶寬、千兆位多媒體串行鏈路（GMSL-1或GMSL-2）、擴展頻譜和全雙工控制通道。Analog Devices MAX96724/F/R評估套件包含簡單易用的Windows 10?或更高兼容的圖形用戶界面 (GUI)。該評估套件包括板上安裝的MAX96724、MAX96724F或MAX96724R IC。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX96724 F R評估套件數據手冊.pdf

特性

• MAX96724解串器接受串行器的GMSL數據，并將其轉換為MIPI CSI-2
  • 向后兼容，可接受GMSL-1串行數據
  • 四路輸入可混合并匹配GMSL-1和GMSL-2
  • 輸出符合MIPI D-PHY v1.2和CSI-2 v1.3規范
• Windows 10或更高兼容軟件支持
• USB控制接口（含電纜）
• 功能強大、簡單易用的GUI，用于全面評估器件特性
• 電路板由USB、12V壁式適配器或外部電源供電
• 成熟的PCB布局
• 已完全裝配并經測試

應用

• 高分辨率相機系統
• 高級輔助駕駛系統 (ADAS)

必要設備

• MAX96724 DPHY 估套件
• MAX96717或MAX96705串行器評估套件或攝像頭模塊

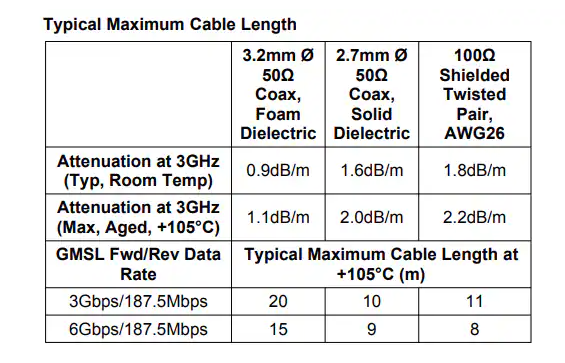

• FAKRA同軸電纜組件
• 安裝Windows 10?或更高版本和GMSL-2軟件的PC
• 電源（500mA USB端口、5V/1A直流電源或12V圓柱形插孔直流電源）
• Micro-USB電纜

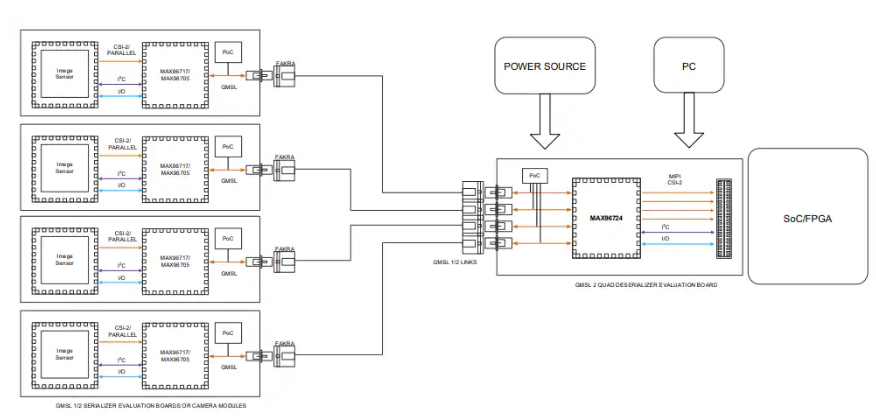

框圖

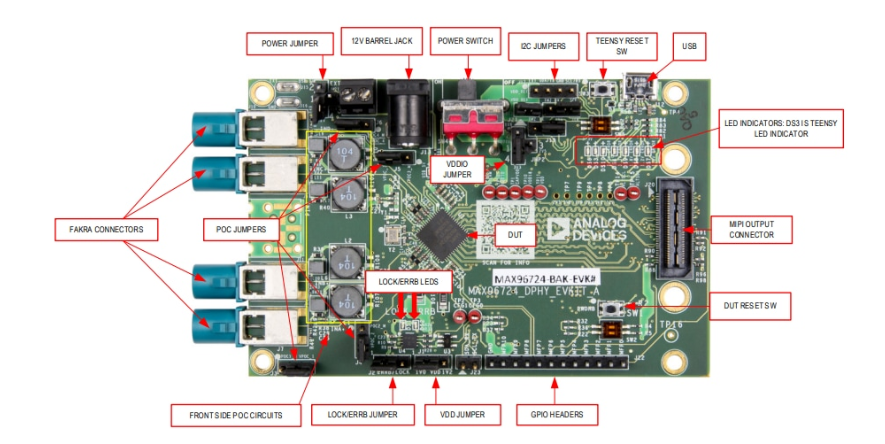

板正面的關鍵元件

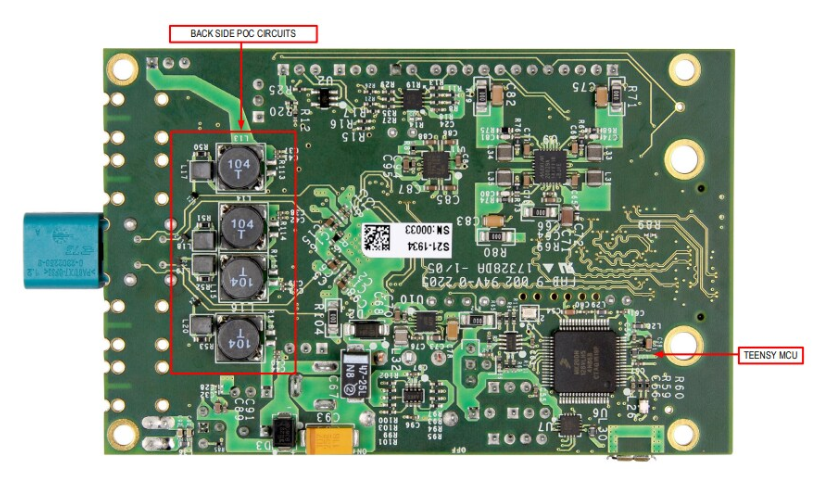

板背面的關鍵元件

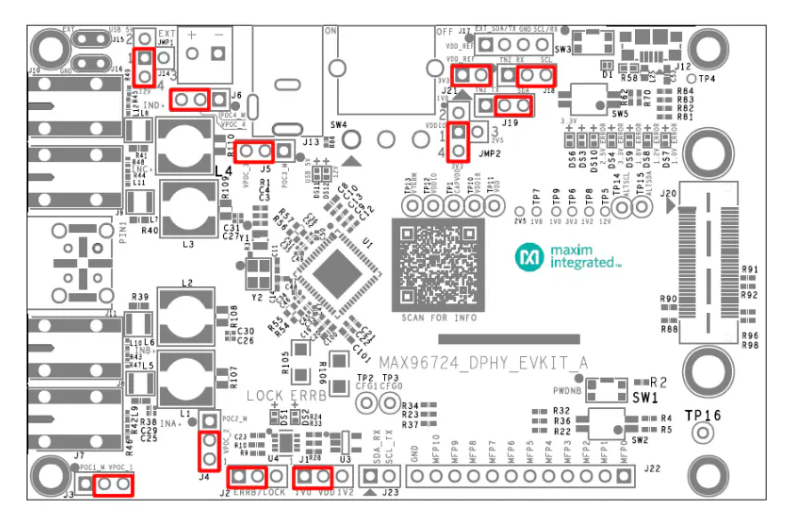

默認跳線位置

典型應用
