Analog Devices MAX96724/F/R四路隧道GMSL2/1轉CSI-2解串器將四個GMSL?2/1輸入轉換為1、2或4 MIPI D-PHY或C-PHY輸出。MAX96724/F/R可通過符合通用動力通道規范的50Ω 同軸電纜或100Ω STP電纜實現共存發射雙向傳輸。使用行業標準同軸或STP互連，最多可支持4個遠程定位傳感器。每個GMSL2串行鏈路正向以3Gbps或6Gbps固定速率工作，反向以187.5Mbps速率工作。Analog Devices MAX96724/F/R解串器支持聚合和復制視頻數據，支持將來自多個遠程位置傳感器的流合并，且路由到一個或多個可用的CSI-2輸出。

數據手冊：*附件：Analog Devices Inc. MAX96724 F R GMSL2 1轉CSI-2解串器數據手冊.pdf

特性

• 汽車級高速鏈路
  • 最大插入損耗：-21.0dB（3.0GHz (6Gbps) 時）
  • 最大插入損耗：-19.5dB（1.5GHz (3Gbps) 時）
  • 自動適應通道條件的變化
  • 工作環境溫度范圍：-40°C至+105°C
• 四路獨立可配置GMSL輸入
  • 6/3Gbps GMSL2和3.12Gbps GMSL1鏈路速率
  • 187.5Mbps/1Mbps (GMSL2/1) 反向鏈路速率
  • 支持混合GMSL2/1像素和隧道輸入
• 2x4或4x2通道MIPI CSI-2 v1.3輸出
  • MIPI D-PHY v1.2，額定速率為2.5Gbps/通道
  • C-PHY v1.0，額定速率為5.7Gbps/通道
  • 聚合和復制功能
  • 16/32虛擬通道支持D-PHY/C-PHY
• 自動D-PHY (成像器) 轉C-PHY (SoC) 轉換
• 反向參考 (RoR) 時鐘
• 雙向反向通道支持
  • 9個可配置GPIO
  • 2個I^2^C端口，速率高達1Mbps
• 符合ASIL-B標準（MAX96724/F）
• 易于使用的功能
• 減少BOM，節省空間
  • 小型8mm x 8mm TQFN標準和側面可濕
  • 小型同軸電纜供電 (PoC)

應用

• 高分辨率相機系統
• 高級輔助駕駛系統 (ADAS)

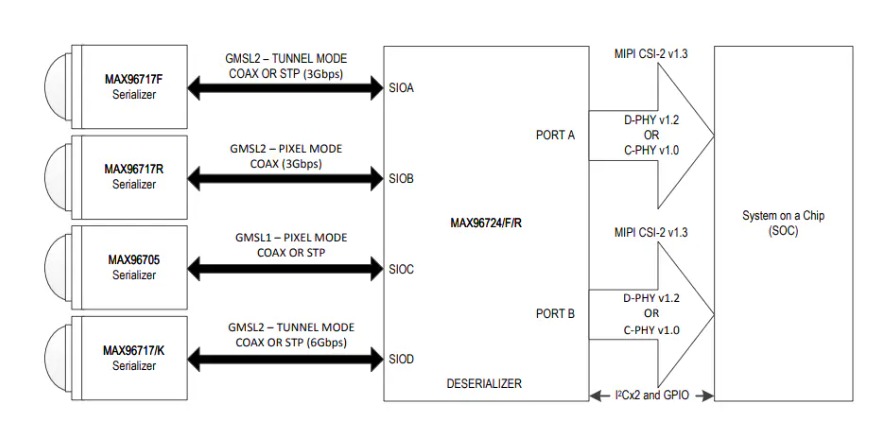

簡化框圖
