概述
MAX96717F GMSL^?^ 串行器在MIPI CSI-2接口上接收視頻，并在GMSL2串行鏈路收發器上輸出視頻。同時，它通過相同的GMSL2鏈路發送和接收雙向控制通道數據。GMSL2數據可以通過同軸或屏蔽雙絞線(STP)電纜進行傳輸。它的正向運行速率為3Gbps（固定），反向運行速率為187.5Mbps。該器件通過本地 I^2^C/UART 接口或通過與配對解串器之間的鏈路進行編程。MAX96717F搭載兩個 I^2^C/UART 直通通道、靈活的GPIO、SPI隧道、一個內置ADC、溫度傳感器和一組廣泛的功能安全診斷。額定工作溫度范圍為-40°C至+105°C汽車應用溫度范圍。該器件通過了AEC-Q100 2級認證。

數據可以通過符合GMSL2通道規范的低成本50Ω同軸電纜或100Ω STP電纜進行傳輸。數據手冊中的表1提供了有關常用汽車電纜最大長度典型值的指南。請聯系工廠了解GMSL2通道規范。
數據表：*附件：MAX96717F CSI-2到GMSL2串行器技術手冊.pdf
特性

• 汽車級高速鏈接
  • -1.5GHz（3Gbps）時19.5dB最大插入損耗
  • 自動適應渠道條件變化
  • 工作環境溫度為-40°C至+105°C
• 四通道D-PHY MIPI CSI-2 v1.3輸入端口
  • 16個虛擬通道
  • 在隧道傳輸模式下支持任何CSI-2數據類型
• 高級MIPI D-PHY v1.2接收器額定速率：2.5Gbps
  • 極性反轉和數據通道重新分配
• 通過單線提供全雙工功能
  • 3Gbps正向鏈路速率
  • 187.5Mbps反向鏈路速率
• CSI-2 ECC、本地校驗和、遠程錯誤檢測和標記
• 符合ASIL-B標準要求
  • 在隧道傳輸模式下通過CRC確保端到端數據完整性
  • RS FEC用于保護正向視頻和控制通道數據
  • 為側信道和視頻數據提供CRC保護
• 持續的鏈路余量監控和優化
  • I^2^C/UART、直通I2C/UART、SPI、GPIO和寄存器可編程GPIO
• 從反向信號獲取的參考時鐘(RoR)支持無晶體操作
• 為圖像傳感器生成參考時鐘
• 為圖像傳感器生成參考時鐘
• 緊湊型5mm x 5mm TQFN側面可濕性封裝，間距為0.5mm

應用

• 先進駕駛輔助系統(ADAS)
  • LiDAR系統
  • 雷達系統
• 4Mp 40fps前視攝像頭(FVC)系統
• 環視系統(SVS)
• 駕駛員監控系統(DMS)
• 后視攝像頭(RVC)
• 具有多個同步攝像頭的系統

簡化應用程序圖

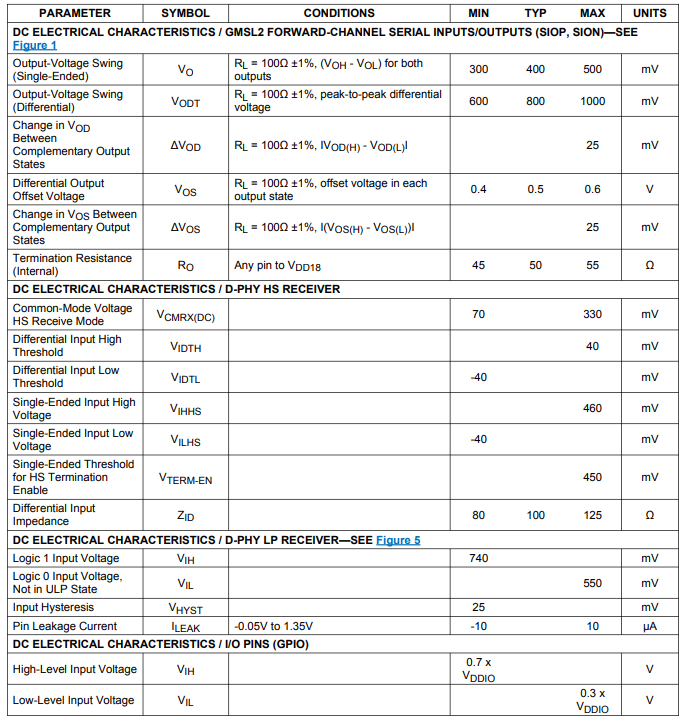

電特性

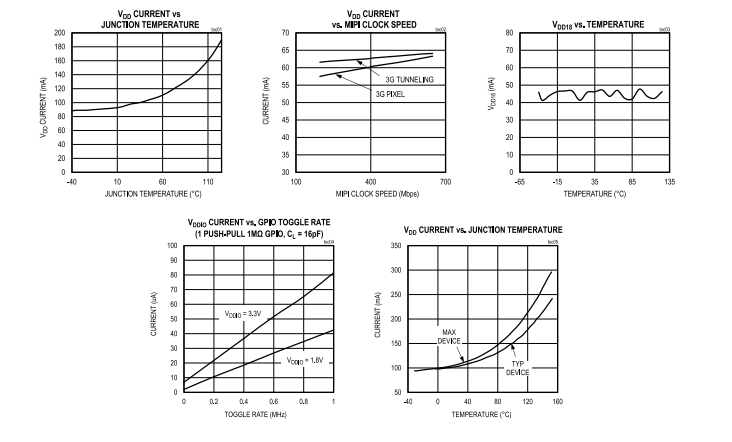

典型操作特性

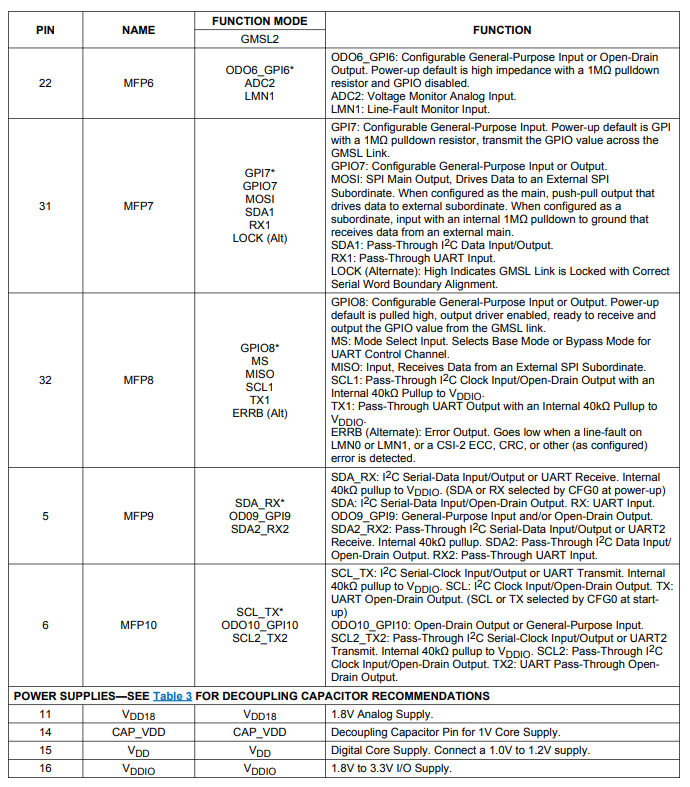

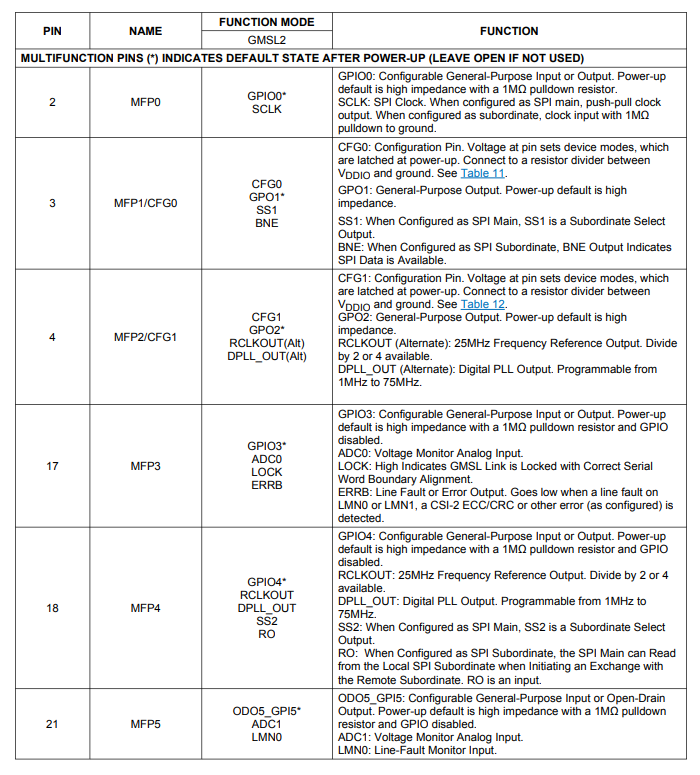

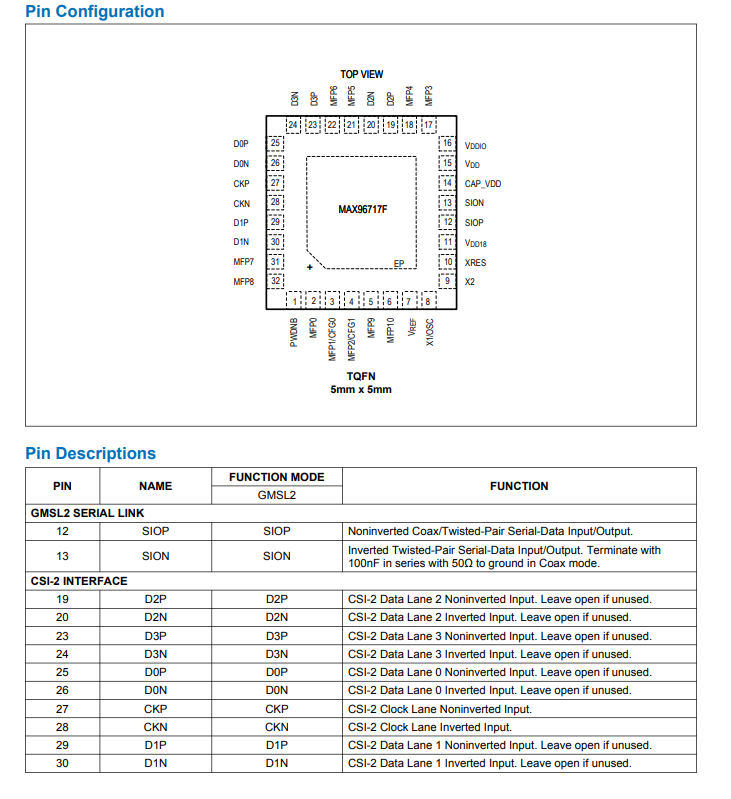

引腳配置描述

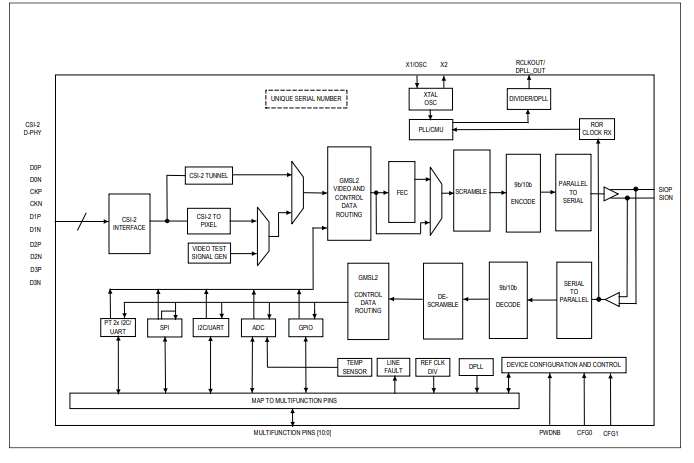

功能圖

簡介

模擬設備公司的GMSL2序列化器和解序列化器可實現傳感器數據和邊帶通道數據的端到端數據完整性，同時還能為高速、低誤碼率的串行數據傳輸提供精密的鏈路管理。它們通過單根線纜支持一整套全面的傳感器和通信接口。序列化器提供3Gbps 前向傳輸和187.5Mbps 反向分組數據傳輸，且各固定速度鏈路均具備此功能。

以下各節將提供有關設備功能和特性的詳細信息。如需了解各功能和特性的配置信息，請聯系廠家。

產品概述

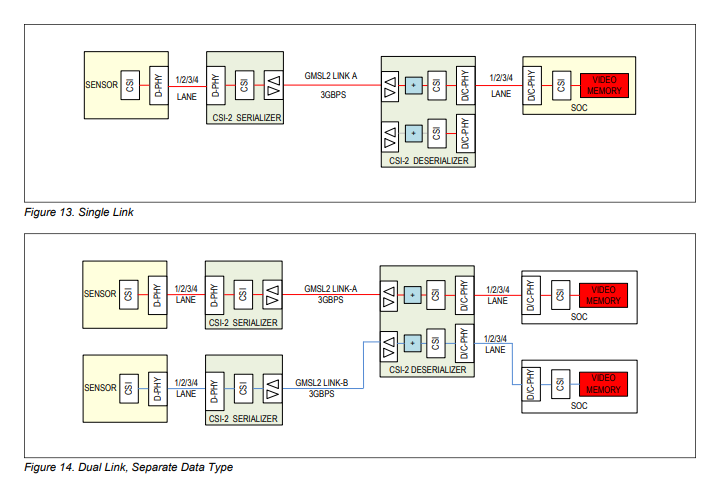

MAX96717F 序列化器可將MIPI CSI-2 轉換為單鏈路GMSL2，見圖13。它還能通過低成本50Ω 同軸電纜或100Ω STP 電纜發送和接收邊帶通道數據，實現前向路徑傳感器數據和雙向數據的全雙工傳輸，同時對GMSL2 通道進行自檢。

MAX96717F 采用四通道D-PHY v1.2，每通道支持的數據速率為108Mbps 至2.5Gbps。活動D-PHY v1.2 通道的數量可設置為一、二、三或四個。多達16 個虛擬通道也受支持。

MAX96717F 旨在與GMSL2 解序列化器配合使用，如雙端口MAX96716A/B/F、quad 端口MAX96722，或工作在GMSL2 模式下的GMSL3 解序列化器。例如，與MAX96716F 配合使用時，多個模式可相互支持。單個MAX96717F 序列化器可與SoC 連接，在GMSL2 模式下以3Gbps 的數據速率運行。如圖13 所示，兩個MAX96717F 序列化器可與一個MAX96716F 解序列化器連接，將兩個傳感器的數據分別輸出到SoC 的專用CSI-2 端口進行采集。線纜類型、傳感器定時和數據速率無需一致。

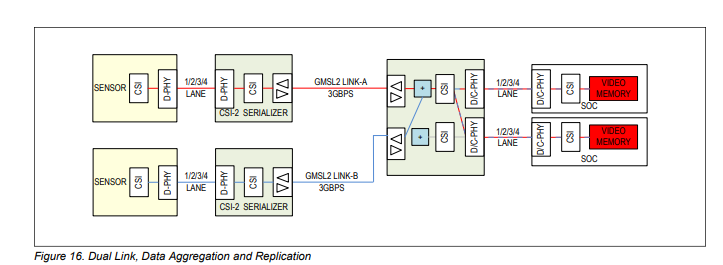

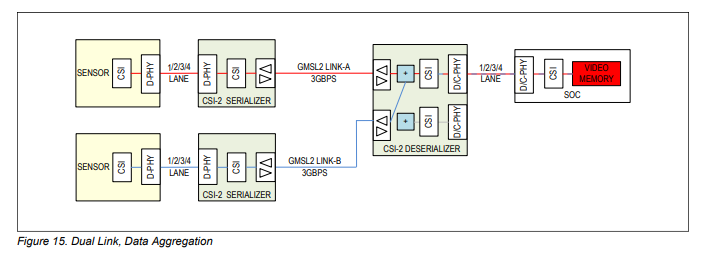

MAX96717F 支持如圖15 中詳述的數據聚合功能。數據源可以有不同的視頻定時和分辨率。SoC 通過讀取數據包的虛擬通道來識別視頻源。如果兩個數據源在像素模式下使用相同的虛擬通道，MAX96717F 可為其分配不同的虛擬通道（共有16 個可用虛擬通道 ）。在像素模式下，最多16 種數據類型也可重新分配。聚合后的數據可復制到兩個MIPI 端口，從而使兩個SoC 都能像圖16 中所示那樣處理這些數據。
