概述
MAX9295D 將單端口或雙端口 MIPI CSI-2 數據流轉換為 GMSL2? 或 GMSL1?，同時發送和接收控制通道數據，從而能夠在長度超過 15m 的電纜上實現前向視頻和雙向控制數據的全雙工單線傳輸。在 GMSL2 模式下，設備的正向運行速率為 3Gbps 或 6Gbps（固定），反向運行速率為 187.5Mbps。在 GMSL1 模式下，MAX9295D 可與第一代 3.12Gbps 或 1.5Gbps GMSL1 解串器配對使用，或與配置為 GMSL1 模式的 GMSL2 解串器配合使用，工作速度高達 4.5Gbps。該設備的工作溫度范圍為 -40°C 至 +105°C，且設備符合 AEC-Q100 二級標準。電纜可以是同軸電纜或屏蔽雙絞線（STP）。
數據表：*附件：MAX9295D GMSL2雙CSI-2串行器，兼容GMSL1技術手冊.pdf
特性

• 雙 4 通道 MIPI CSI-2 v1.3 端口
  • MIPI D-PHY v1.2，80Mbps
  • 每通道 2.5Gbps
  • 4 通道 CSI-2 虛擬通道支撐
  • 支持 RAW8/10/12/14/16/20、RGB565/666/888 和 YUV8-/10-Bit 數據類型
  • CSI-2 GMSL2 模式下的輸入接受具有不同視頻時間和分辨率的攝像機
  • CSI-2 ECC 和校驗和錯誤檢測和標記
  • CSI-2 通道重新分配和極性翻轉
• 可選擇 3/6Gbps 的 GMSL2 或向后兼容的 GMSL1 模式
  • 在 GMSL1 模式下使用 GMSL2 解串器時運行速度高達 4.5Gbps
  • 適用于小型電纜供電（PoC）濾波器的 187.5Mbps 反向鏈路
  • 用于串行鏈路 BER 測試的前向和反向通道 PRBS
  • 用于連續鏈路裕度診斷的反向通道眼圖張開監視器
  • 反向信道自適應均衡允許同軸電纜長度超過 15 米并帶有多個內聯連接器
  • 交叉點開關將輸入重新映射到任何所需的解串器輸出順序
• ASIL 相關功能安全特性 (GMSL2)
  • 符合 ASIL B 標準
  • 側信道數據（I^2^C、UART、SPI、GPIO）的 16 位 CRC 保護，檢測到錯誤后重新傳輸
  • 視頻行數據的可選 32 位 CRC 保護
  • 視頻水印插入與檢測
• 用于設備配置和外設通信的并發側通道
  • GMSL2：I^2^C/UART、雙直通 I^2^C/UART、SPI、GPIO 和寄存器可編程 GPIO
  • GMSL1：I^2^ C/UART、隧道 GPI-GPO 和 CNTL 鏈路以及寄存器可編程 GPIO
  • 四個硬件可選的設備地址
• 三個內部和三個外部電源電壓監視器
• 50Ω 同軸電纜或 100Ω STP
• 可編程擴頻降低 EMI
• 具有裸露焊盤和可用可濕性側面的 7mm x 7mm TQFN 封裝
• 工作溫度范圍為 -40°C 至 +105°C
• AEC-Q100 2 級

框圖

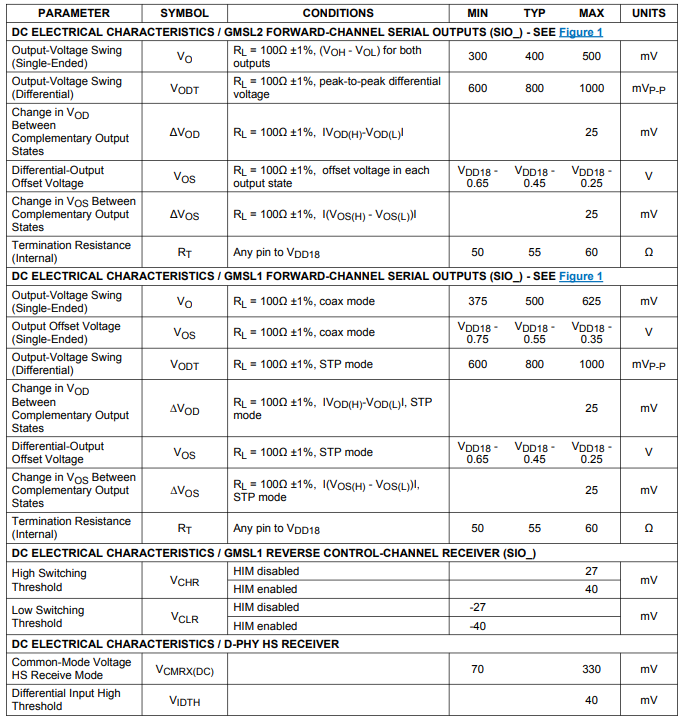

電特性

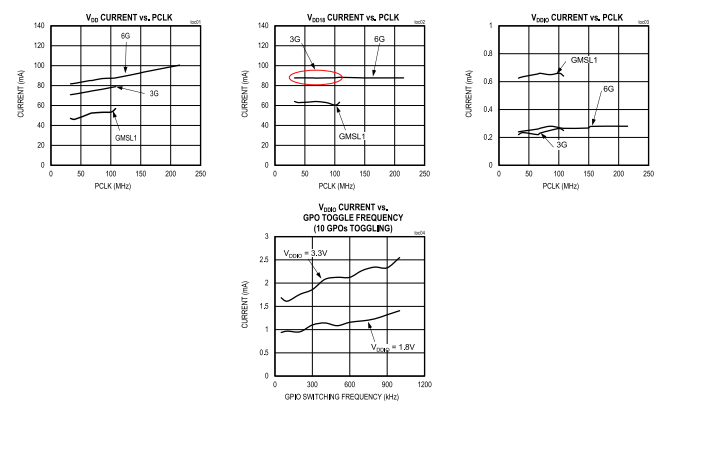

典型操作特性

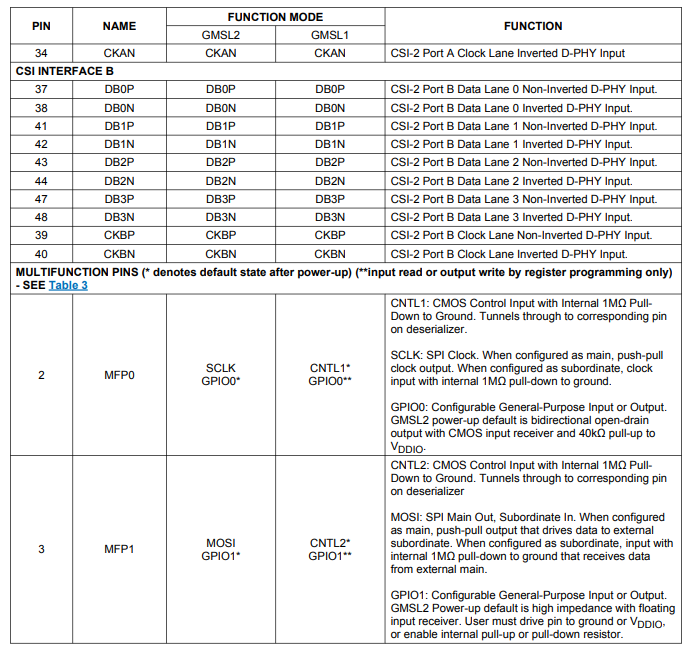

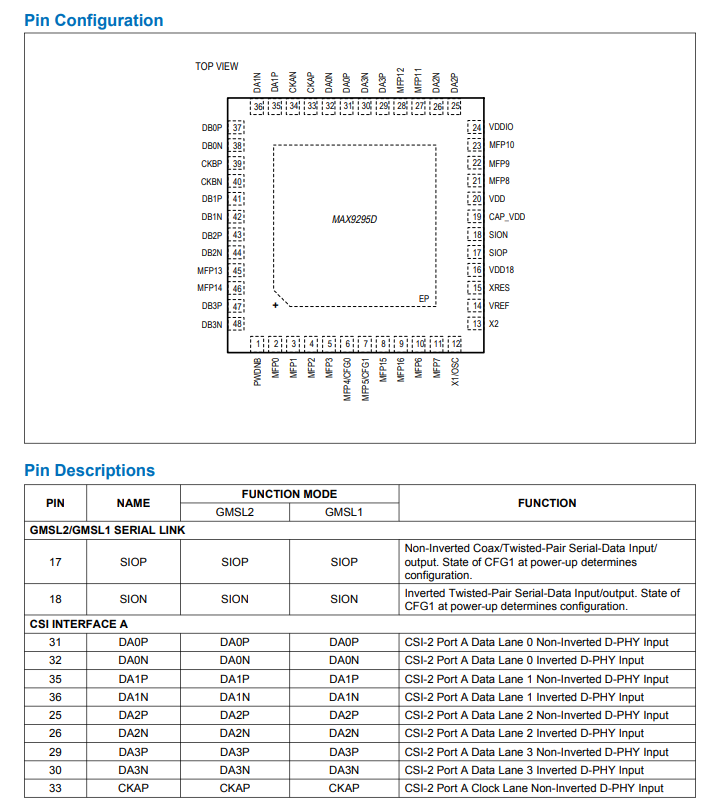

引腳配置描述

MAX9295D具有雙2通道CSI - 2 v1.3輸入端口，每個通道支持80Mbps至2.5Gbps的數據速率。每個CSI - 2端口中活動的D - PHY v1.2數據通道數量是可編程的，支持1通道、2通道或4通道配置。該器件支持4至8個虛擬通道，并協調多種數據包數據類型，包括RAW8/10/12/14/16、RGB565/666/888/YYUV422 8位，具體定義由用戶設定，并會生成較長數據包。

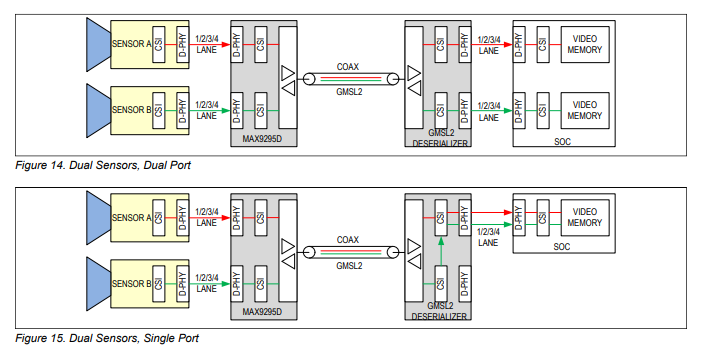

MAX9295D旨在與GMSL2解串器或舊版GMSL1解串器配對使用。與GMSL2解串器配合使用時，支持多種常見的多傳感器用例。其中一種場景是將一對共置的獨立傳感器路由到系統級芯片（SoC）上的獨立輸入。在這種情況下，SoC的分離CSI - 2輸入可能會受益，因為SoC輸入存在帶寬限制。在這種情況下，MAX9295D提供兩個完全獨立的1通道、2通道或4通道CSI - 2輸出。兩個傳感器的總組合視頻數據速率（以GMSL2模式共享）為6Gbps，兩個傳感器可以有不同的視頻數據速率（如 圖14中詳細說明）。

一些GMSL2解串器還支持如 圖15中詳細說明的數據聚合。這允許將多個傳感器數據流作為單個CSI - 2端口輸入到SoC中，從而更有效地利用SoC的輸入資源。與上述情況一樣，傳感器可以有不同的視頻定時和分辨率。SoC通過讀取每個數據包的虛擬通道ID來識別MAX9295D。如果兩個傳感器共享同一個CSI虛擬通道，MAX9295D可以分配不同的虛擬通道（如果有4個虛擬通道可用，總共可分配兩個CSI端口）。
