概述
MAX9288/MAX9290千兆位多媒體串行鏈路(GMSL)解串器通過50Ω同軸電纜或100Ω屏蔽雙絞線(STP)電纜從GMSL串行器接收數據，并在CSI-2輸出端輸出解串后的數據。

MAX9290具有HDCP內容保護，除此之外與MAX9288相同。這些解串器可與任何支持同軸電纜輸出的GMSL串行器配對。當編程為支持STP輸入時，它們向后兼容任何GMSL串行器。

音頻通道在TDM模式下支持 L-PCM I^2^S 立體聲和多達八通道的L-PCM。支持32kHz至192kHz的采樣率，采樣深度高達32位。

嵌入式控制通道在UART到UART和UART到I^2^C 模式下以9.6kbps至1Mbps的速度運行，在 I^2^C 到 I^2^C 模式下以高達1Mbps的速度運行。通過使用控制通道，微控制器可以不受視頻時序影響，隨時對串行器、解串器和外設寄存器進行編程，并管理HDCP操作(MAX9290)。提供兩個GPIO端口，支持顯示器上電和背光切換等用途。連續采樣的GPI輸入可支持顯示應用中的觸摸屏控制器中斷請求。

模式下以高達1Mbps的速度運行。通過使用控制通道，微控制器可以不受視頻時序影響，隨時對串行器、解串器和外設寄存器進行編程，并管理HDCP操作(MAX9290)。提供兩個GPIO端口，支持顯示器上電和背光切換等用途。連續采樣的GPI輸入可支持顯示應用中的觸摸屏控制器中斷請求。

這些器件采用無鉛(Pb)、48引腳、7mm x 7mm TQFN和SWTQFN封裝，帶有裸露焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9288 MAX9290用于同軸或STP輸入和MIPI CSI-2輸出的3.12Gbps GMSL串行器技術手冊.pdf

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 非常適用于高清視頻應用
  • 4通道CSI-2輸出，每通道速率高達1Gbps
  • 與低成本50Ω同軸電纜和FAKRA連接器或100Ω STP配合使用
  • 104MHz高帶寬模式支持24位色的1920 x 720p/60Hz顯示
  • 均衡功能支持15m電纜全速運行
  • 高達192kHz的采樣率和32位采樣深度適用于7.1聲道高清音頻
  • 來自音頻源或音頻接收器的音頻時鐘
  • 用于伽馬校正的顏色查找表
  • 用于HDMI/MHL的CNTL0–CNTL3控制輸出
• 多種數據速率實現系統靈活性
  • 串行比特率高達3.12Gbps
  • 6.25MHz至104MHz像素時鐘
  • o UART、混合 UART/I2C 或 I^2^C 模式下支持9.6kbps至1Mbps控制通道，具有時鐘延展功能
• 降低EMI和屏蔽要求
  • 在輸入端跟蹤擴頻
  • 高抗擾度模式可充分抑制控制通道噪聲
• 提供用于系統上電和驗證的外設功能
  • 內置用于串行鏈路BER測試的PRBS測試儀
  • 可通過編程選擇8個默認設備地址
  • 兩個專用GPIO端口
  • 用于觸摸屏中斷和其他用途的專用"上/下"GPI
  • 用于觸摸屏中斷和其他用途的專用"上/下"GPI
• 滿足嚴格的汽車和工業要求
  • 工作溫度范圍為-40°C至+105°C
  • ±8kV接觸放電和±12kV空氣放電ISO 10605及IEC 61000-4-2 ESD保護

DC電氣特性

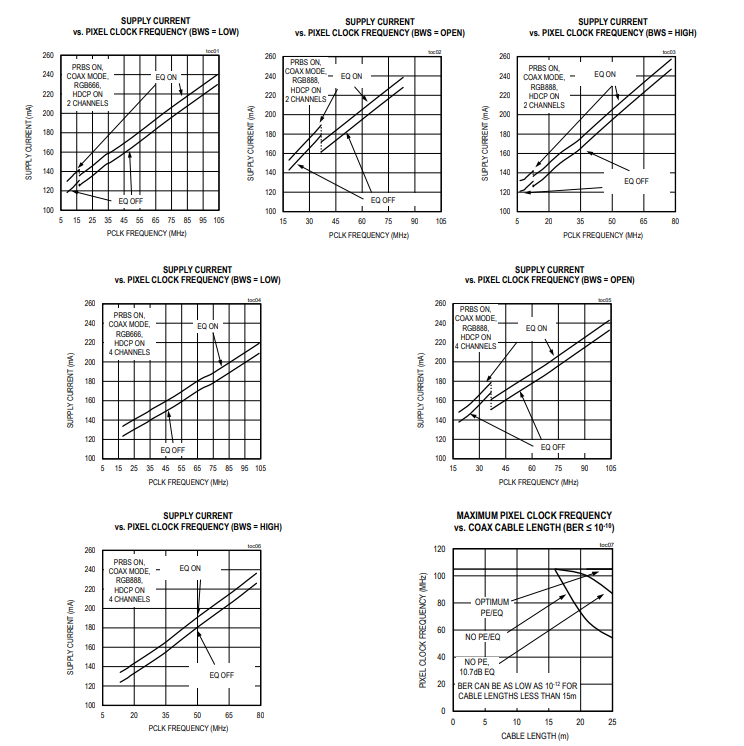

典型操作特性

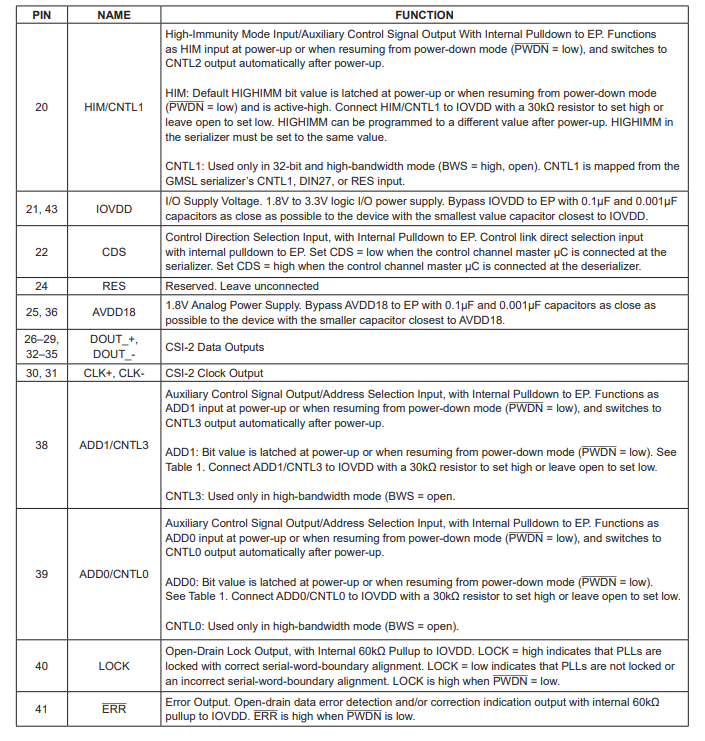

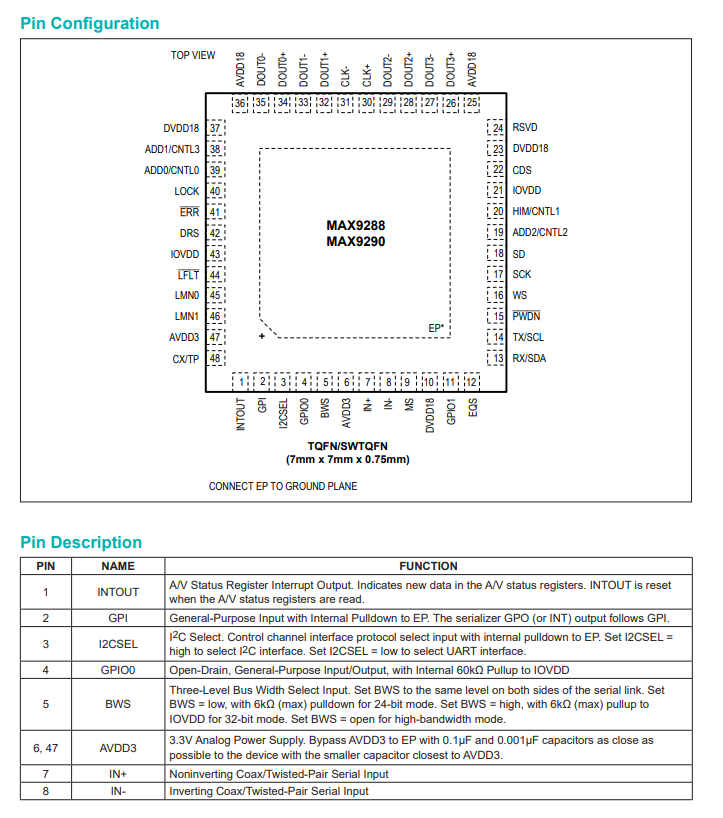

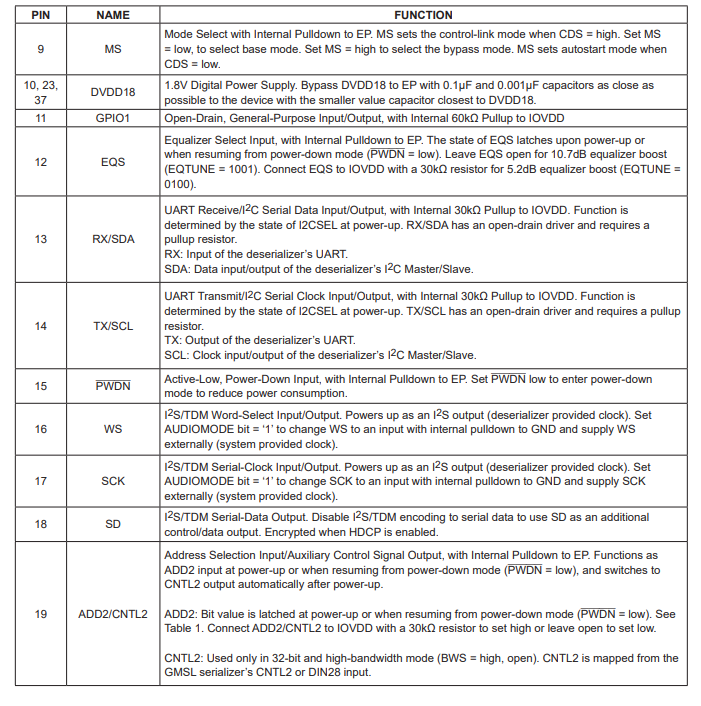

引腳配置描述

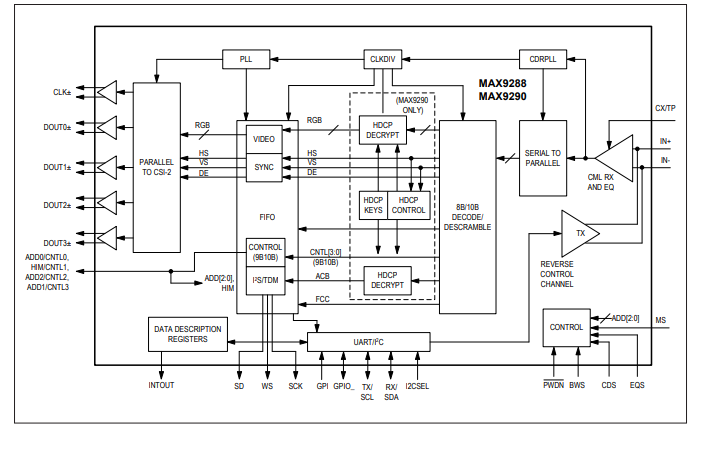

框圖

詳細說明

MAX9288/MAX9290解序列化器與MAX9275/MAX9277/MAX9279/MAX9281序列化器配對時，可提供完整的工作特性集，且與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備完全兼容，具備與任何GMSL設備配對時的基本功能。MAX9290具有高帶寬數字內容保護（HDCP）功能，而MAX9288則沒有。

每個解序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，在24比特模式下可運行至最高104MHz的輸出時鐘頻率，在27比特高帶寬模式下，或在32比特模式下為78MHz。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720及更高分辨率，顏色深度為24比特，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM I2S立體聲，在TDM模式下最多支持八個L - PCM通道。采樣率為32kHz至192kHz，采樣深度為8至32比特。輸入均衡功能與GMSL序列化器的預加重/去加重功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠?qū)π蛄谢骱徒庑蛄谢鞯募拇嫫鬟M(jìn)行編程，也可用于在顯示器上編程寄存器功能（僅MAX9290）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

串行輸入符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

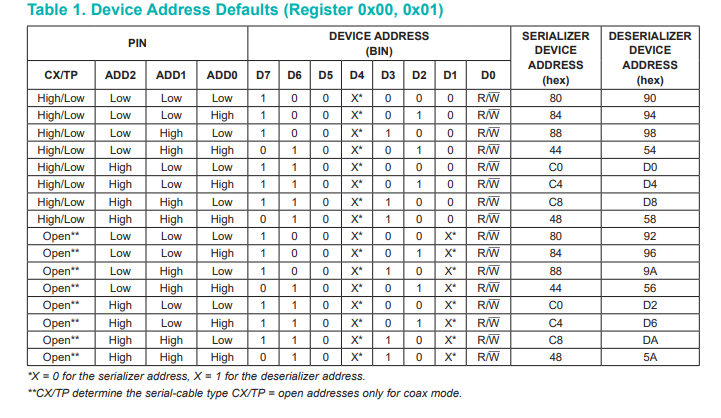

寄存器用于設置解序列化器的工作條件，并在基本模式下通過控制通道進行編程。MAX9288/MAX9290有自己的設備地址，與之配對的序列化器也有其設備地址。類似地，序列化器有自己的設備地址，MAX9288/MAX9290也有自己的設備地址。無論何時更改設備地址，都務必將新地址同時寫入兩個設備。默認設備地址由解序列化器的ADD[1:0]和CX/TP輸入設置（見表1）。兩個設備中的寄存器0x00和0x01都保存設備地址。
