概述
MAX9275/MAX9279是3.12Gbps千兆位多媒體串行鏈路(GMSL)串行器，具有并行LVCMOS輸入和CML串行輸出，可編程為支持50Ω同軸電纜或100Ω屏蔽雙絞線(STP)電纜驅動。MAX9279具有HDCP內容保護功能，除此之外與MAX9275相同。這些串行器可與任何支持同軸電纜輸入的GMSL解串器配對。當編程為支持STP輸出時，它們向后兼容任何GMSL解串器。輸出幅度可編程為100mV至500mV單端模式（同軸電纜）或100mV至400mV差分模式(STP)。

音頻通道在TDM模式下支持 L-PCM I^2^S 立體聲和多達八通道的L-PCM。支持32kHz至192kHz的采樣率，采樣深度高達32位。

嵌入式控制通道在UART-UART和 I^2^C 模式下以9.6kbps至1Mbps的速度運行，在I2C-I2C模式下以高達1Mbps的速度運行。通過使用控制通道，微控制器可以不受視頻時序影響，隨時對串行器、解串器和外設寄存器進行編程，并管理HDCP操作(MAX9279)。GPO輸出支持來自鏈路遠端的觸摸屏控制器中斷請求。

為了與更長的電纜一起使用，串行器配有可編程的預加重/去加重功能。串行輸出端提供可編程擴頻。串行輸出符合ISO10605和IEC 61000-4-2 ESD標準。內核電源為1.7至1.9V，I/O電源為1.7至3.6V。MAX9275/MAX9279采用無鉛、56引腳、8mm x 8mm、TQFN封裝，帶有裸露焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9275 MAX9279用于同軸電纜或STP輸出驅動和并行輸入的3.12Gbps GMSL串行器技術手冊.pdf

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 非常適用于高清視頻應用
  • 驅動低成本50Ω同軸電纜和FAKRA連接器或100Ω STP
  • 104MHz高帶寬模式支持24位色的1920x720p/60Hz顯示
  • 串行器預加重/去加重功能支持15m電纜全速運行
  • 高達192kHz的采樣率和32位采樣深度適用于7.1聲道高清音頻
• 多種數據速率實現系統靈活性
  • 串行比特率高達3.12Gbps
  • 6.25MHz至104MHz像素時鐘
  • UART、混合 UART/I^2^C 或 I^2^C 模式下支持9.6kbps至1Mbps控制通道，具有時鐘延展功能
• 降低EMI和屏蔽要求
  • 串行輸出可編程為100mV至500mv單端模式或100mV至400mV差分模式
  • 可編程擴頻有助于降低EMI
  • 用于并行時鐘抖動衰減的可旁路輸入PLL
  • 在輸入端跟蹤擴頻
  • 高抗擾度模式可充分抑制控制通道噪聲
• 提供用于系統上電和驗證的外設功能
  • 內置用于串行鏈路BER測試的PRBS發生器
  • 用于觸摸屏中斷和其他用途的專用"上/下"GPO
  • 遠程/在本地從睡眠模式喚醒
• 滿足嚴格的汽車和工業要求
  • 工作溫度范圍為-40°C至+105°C
  • ±8kV接觸放電和±15kV空氣放電ISO 10605及IEC 61000-4-2 ESD保護

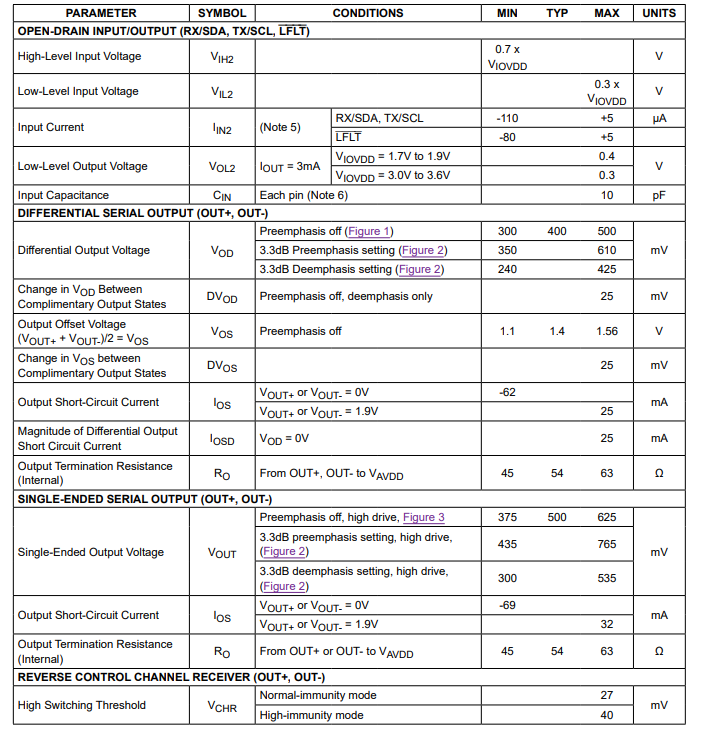

DC電氣特性

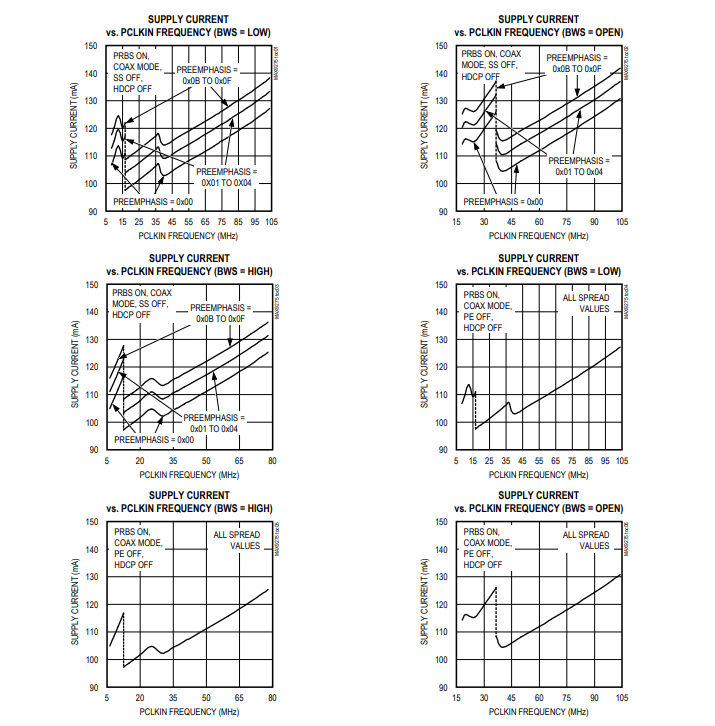

典型操作特性

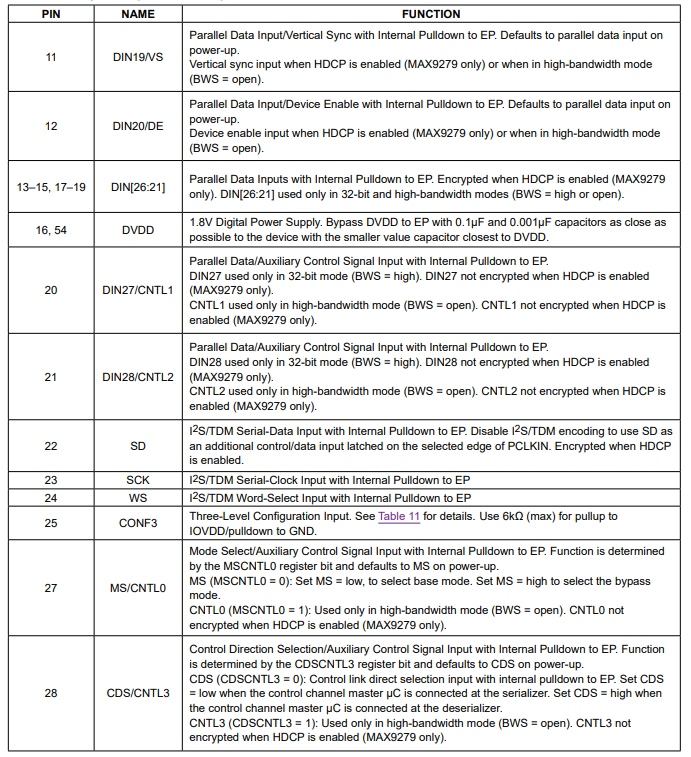

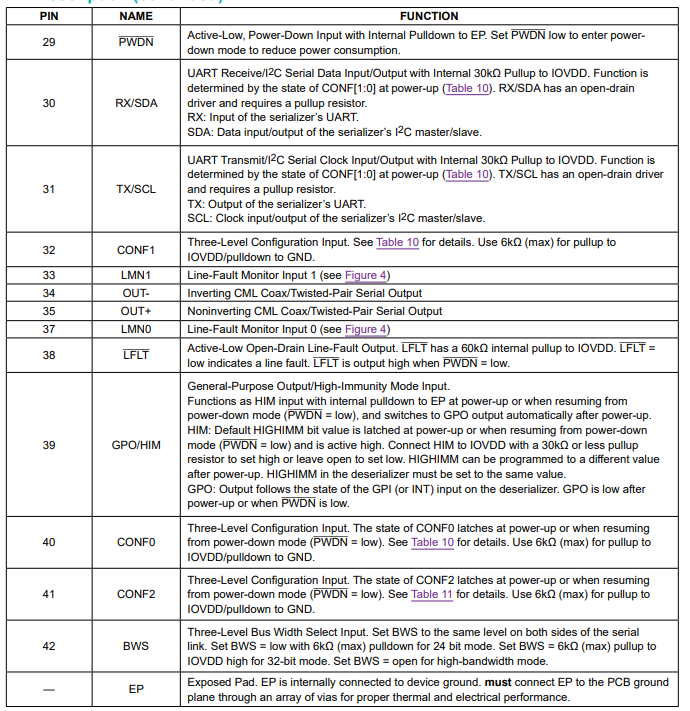

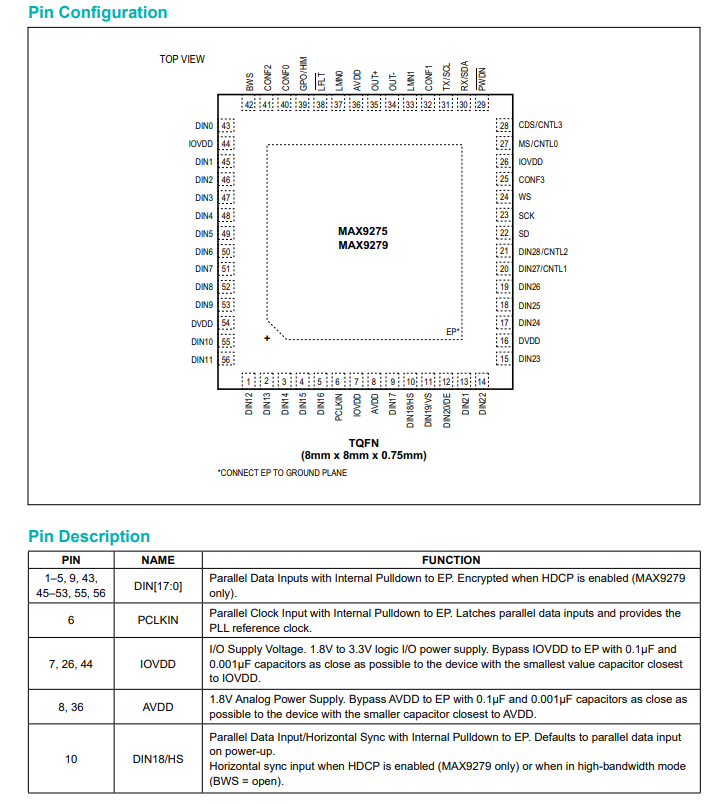

引腳配置描述

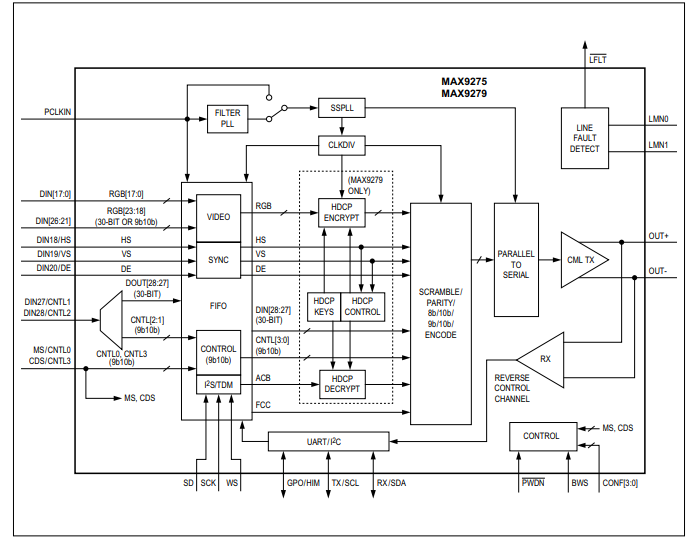

框圖

詳細說明

MAX9275/MAX9279序列化器與MAX9276/MAX9280解序列化器配對時，可提供完整的工作特性集，且與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備完全兼容，具備與任何GMSL設備配對時的基本功能。MAX9279具有高帶寬數字內容保護（HDCP）功能，而MAX9275則沒有。

這些序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，在24比特模式下可運行至最高104MHz的輸出時鐘頻率，在27比特高帶寬模式下，或在32比特模式下為78MHz。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720及更高分辨率，顏色深度為24比特，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM I2S立體聲，在TDM模式下最多支持八個L - PCM通道。采樣率為32kHz至192kHz，采樣深度為8至32比特。輸出預加重/去加重功能與GMSL解序列化器均衡功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠?qū)π蛄谢骱徒庑蛄谢鞯募拇嫫鬟M行編程，也可用于在顯示器上編程寄存器功能（僅MAX9279）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可用于降低串行輸出上的電磁干擾（EMI）。串行輸出符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

寄存器用于設置序列化器的工作條件，并在基本模式下通過控制通道進行編程。MAX9275/MAX9279有自己的設備地址，與之配對的解序列化器也有其設備地址。類似地，解序列化器有自己的設備地址，MAX9275/MAX9279也有自己的設備地址。無論何時更改設備地址，都務必將新地址同時寫入兩個設備。默認情況下，序列化器的默認設備地址為0x80。兩個設備中的寄存器0x00和0x01都保存設備地址。
