概述
MAX9291/MAX9293 GMSL串行器將HDMI輸入轉換為吉比特多媒體串行鏈路(GMSL)輸出，適用于視頻、音頻和控制信號的傳輸，使用50Ω同軸電纜或100Ω屏蔽雙絞線(STP)電纜時的距離可達15m或更長。MAX9293具有HDCP內容保護，但其它方面與MAX9291相同。串行器與支持同軸輸入的GMSL解串器配對使用。配置為STP輸出時，串行器向下兼容任意GMSL解串器；輸出放大器可設置為100mV至500mV單端(同軸)或100mV至400mV差分(STP)輸出。

TDM模式下，音頻通道支持L-PCM I2S立體聲和多達八通道L-PCM。支持32kHz至192kHz采樣率，采樣深度高達32位。

UART至UART和UART至I2C模式下，嵌入式控制通道工作在9.6kbps至1Mbps；I2C至I2C模式下，工作速率高達1Mbps。利用控制通道，μC能夠隨時設置串行器、解串器和外圍器件寄存器(獨立于視頻時序)；以及管理HDCP工作(MAX9293)。GPO輸出支持來自于鏈路遠端的觸摸屏控制器中斷請求。

對于更長的傳輸電纜，串行器提供可編程預加重。串行輸出提供可編程擴頻。串行輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。核電源供電范圍為1.8V至3.3V，I/O電源范圍為1.7V至3.6V。器件采用無鉛(Pb)、56引腳、8mm x 8mm TQFN封裝，帶有裸焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9291 MAX9293 3.12Gbps GMSL串行器，用于同軸或STP輸出及HDMI輸入技術手冊.pdf

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 理想用于高清視頻應用
  • HDMI 1.4a輸入，帶有集成輸入均衡器、DDC以及輸入匹配電阻
  • 驅動低成本50Ω同軸電纜和FAKRA連接器或100Ω STP電纜
  • 104MHz高帶寬模式支持1920 × 720p/60Hz、24位彩色顯示屏
  • 串行器預加重/預減重，全速模式下電纜可長達15m
  • 高達192kHz采樣率和32位采樣深度，支持7.1通道HD音頻
• 多種數據率，提高系統靈活性
  • 串行碼率高達3.12Gbps
  • 25MHz至104MHz像素時鐘
  • UART、UART/I2C混合或I2C模式下，提供9.6kbps至1Mbps控制通道，帶時鐘展寬
• 降低EMI屏蔽要求
  • 串行輸出可編程為100mV至500mV單端或100mV至400mV差分輸出
  • 可編程擴頻減小EMI
  • 跟蹤輸入的擴展頻譜
  • 高靈敏度模式，最大程度上抑制控制通道噪聲
• 用于系統上電和驗證的外設功能
  • 內置PRBS發生器，用于串行鏈路的BER測試
  • 可編程選擇9個默認器件地址
  • 專用“Up/Down”GPO，用于觸摸屏中斷和其它通途
  • 遠程/本地休眠模式喚醒
• 滿足嚴格的汽車和工業要求
  • -40°C至+105°C工作溫度范圍
  • ±10kV接觸放電ESD保護和±15kV ISO 10605和IEC 61000-4-2氣隙放電ESD保護

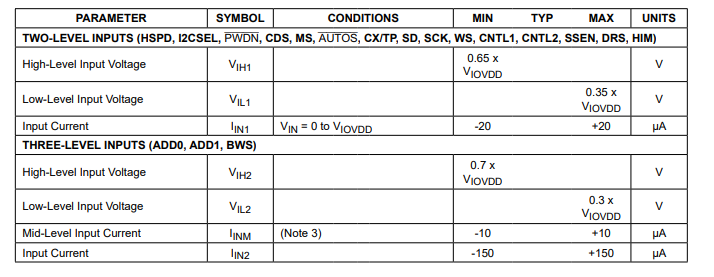

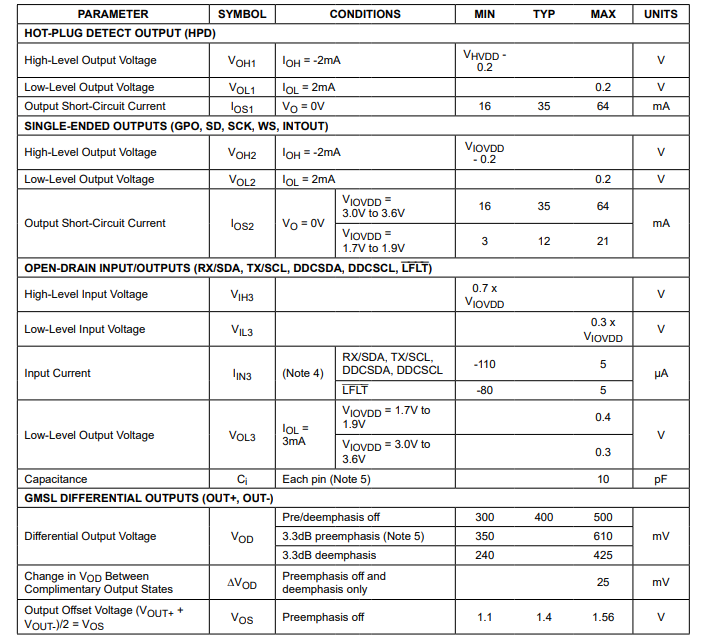

DC電氣特性

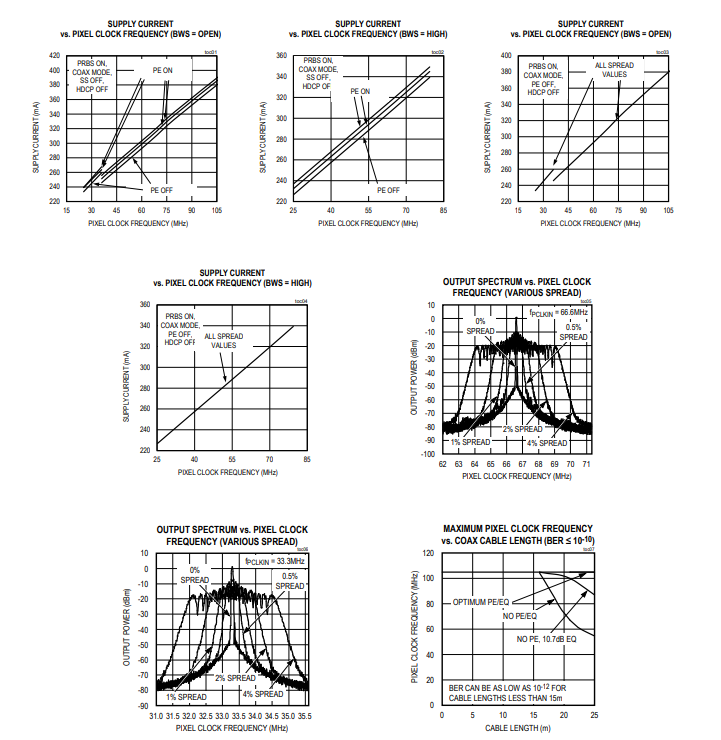

典型操作特性

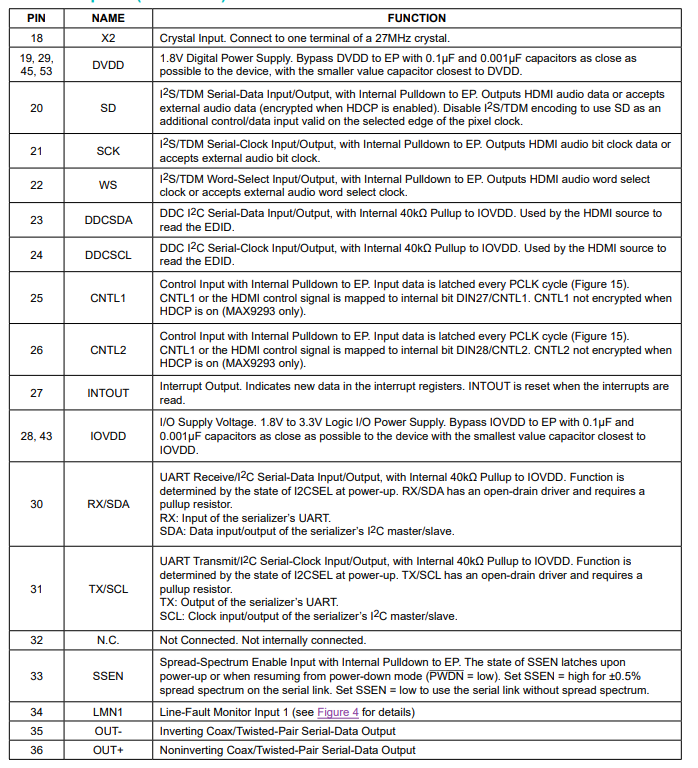

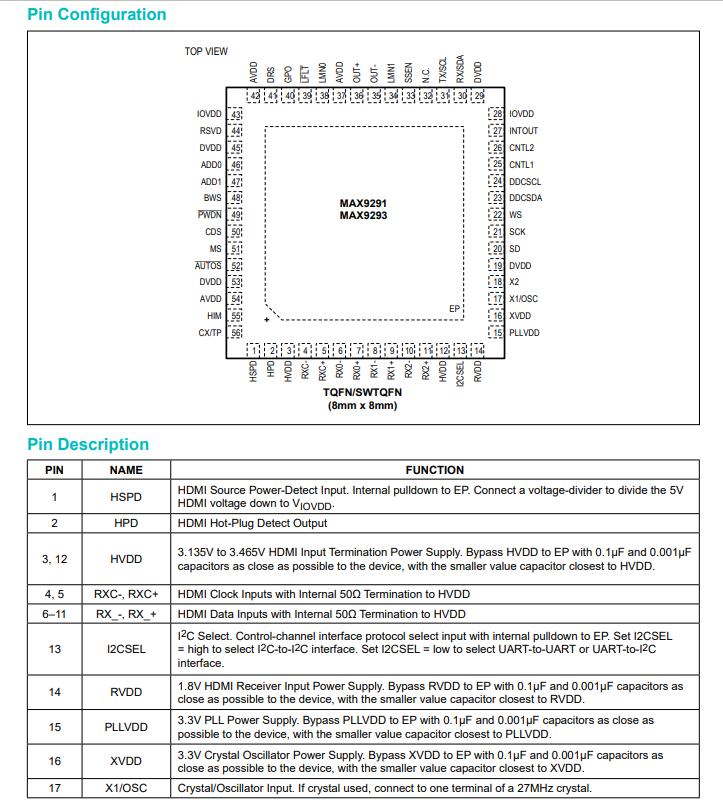

引腳配置描述

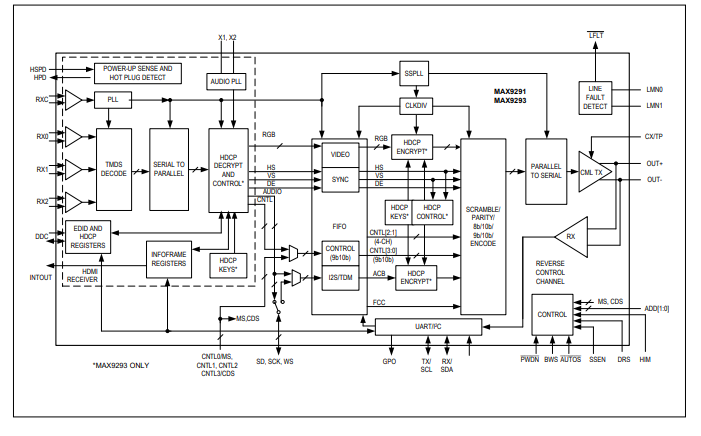

框圖

詳細說明

MAX9291/MAX9293序列化器與MAX9276/MAX9280解序列化器配對時，可提供完整的工作特性集，與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備完全兼容，具備GMSL設備的基本功能。當與任何GMSL設備配對時，MAX9293具備高帶寬數字內容保護（HDCP）功能，而MAX9291則沒有。

這些序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，可在27比特高帶寬模式下以高達104MHz的輸出時鐘速率運行，或在32比特模式下以78MHz運行。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720及更高分辨率，顏色深度為24比特，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM I2S立體聲，在TDM模式下最多支持八個L - PCM通道。采樣率為32kHz至192kHz，采樣深度為8至32比特。輸出預加重/去加重功能，與GMSL解序列化器均衡功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠對序列化器和解序列化器的寄存器進行編程，也可用于在顯示器上編程寄存器功能（僅MAX9280）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可用于降低串行輸出上的電磁干擾（EMI）。串行輸入和HDMI輸入符合ISO 10605和IEC 61000-4-2 ESD保護標準。

寄存器映射

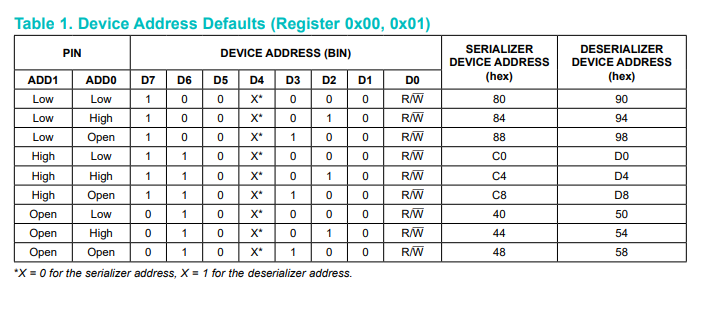

寄存器用于設置序列化器的工作條件，并在基本模式下通過控制通道進行編程。MAX9291/MAX9293有自己的設備地址，與之配對的解序列化器也有其設備地址。類似地，解序列化器有自己的設備地址，MAX9291/MAX9293也有自己的設備地址。無論何時更改設備地址，都務必將新地址同時寫入兩個設備。默認設備地址為解序列化器的AD[1:0]引腳（見表1）。寄存器0x00和0x01保存設備地址。
