概述
MAX9278/MAX9282千兆位多媒體串行鏈路(GMSL)解串器通過50Ω同軸電纜或100Ω屏蔽雙絞線(STP)電纜從GMSL串行器接收數據，并在3個（共4個）數據通道LVDS輸出端(oLDI)輸出解串器數據。

MAX9282具有HDCP內容保護功能，除此之外與MAX9278相同。這些解串器可與任何支持同軸電纜輸出的GMSL串行器配對。當編程為支持STP輸入時，它們向后兼容任何GMSL串行器。

音頻通道在TDM模式下支持 L-PCM I^2^S 立體聲和多達八通道的L-PCM。支持32kHz至192kHz的采樣率，采樣深度高達32位。

嵌入式控制通道在UART到UART和UART到 I^2^C 模式下以9.6kbps至1Mbps的速率運行，在I^2^C 到I^2^C 模式下以高達1Mbps的速率運行。通過使用控制通道，微控制器可以不受視頻時序影響，隨時對串行器、解串器和外設寄存器進行編程，并管理HDCP操作(MAX9282)。提供兩個GPIO端口，支持顯示器上電和背光切換等用途。連續采樣的GPI輸入可支持顯示應用中的觸摸屏控制器中斷請求。

為了與更長的電纜一起使用，解串器配有可編程電纜均衡器。LVDS輸出端提供可編程擴頻。串行輸入和LVDS輸出符合ISO 10605和IEC 61000-4-2 ESD標準。內核電源為3.0V至3.6V，I/O電源為1.7V至3.6V。

這些器件采用無鉛、48引腳、7mm x 7mm TQFN和可濕側面TQFN (SWTQFN)封裝，具有裸露焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9278 MAX9282用于同軸電纜或STP輸入和LVDS輸出的3.12Gbps GMSL解串器技術手冊.pdf

應用

• 高分辨率汽車導航
• 百萬像素攝像頭系統
• 后座信息娛樂系統

特性

• 非常適用于高清視頻應用
  • 104MHz高帶寬模式支持24位色的1920 × 720p/60Hz顯示
  • 與低成本50Ω同軸電纜和FAKRA連接器或100Ω STP配合使用
  • 均衡功能支持15m電纜全速運行
  • 高達192kHz的采樣率和32位采樣深度適用于7.1聲道高清音頻
  • 來自音頻源或音頻接收器的音頻時鐘
  • 用于伽馬校正的顏色查找表
  • CNTL[3:0] 控制輸出
• 多種數據速率實現系統靈活性
  • 串行比特率高達3.12Gbps
  • 6.25MHz至104MHz像素時鐘
  • UART、UART到UART、UART到I^2^C 或 I^2^C 到 I^2^C模式下支持9.6kbps至1Mbps控制通道，具有時鐘延展功能
• 降低EMI和屏蔽要求
  • 可編程擴頻有助于降低EMI
  • 在輸入端跟蹤擴頻
  • 高抗擾度模式可充分抑制控制通道噪聲
• 提供用于系統上電和驗證的外設功能
  • 內置用于串行鏈路BER測試的PRBS測試儀
  • 可通過編程選擇九個默認設備地址
  • 兩個專用GPIO端口
  • 用于觸摸屏中斷和其他用途的專用"上/下"GPI
  • 遠程/在本地從睡眠模式喚醒
• 滿足嚴格的汽車和工業要求
• 工作溫度范圍為-40°C至+105°C
• ±8kV接觸放電和±15kV空氣放電ISO 10605及IEC 61000-4-2 ESD保護

框圖

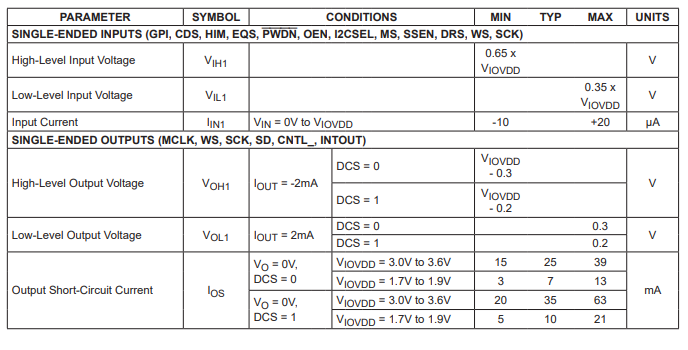

DC電氣特性

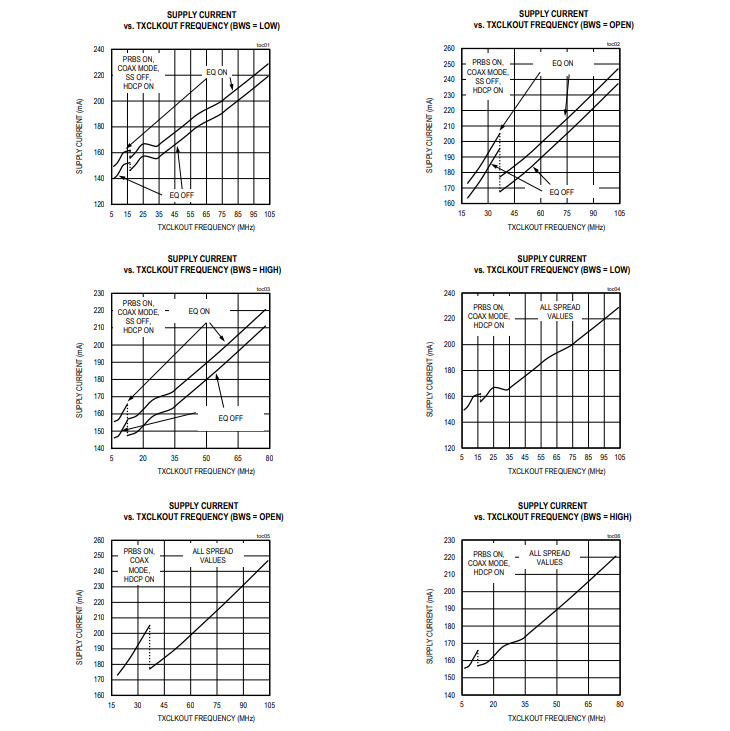

典型操作特性

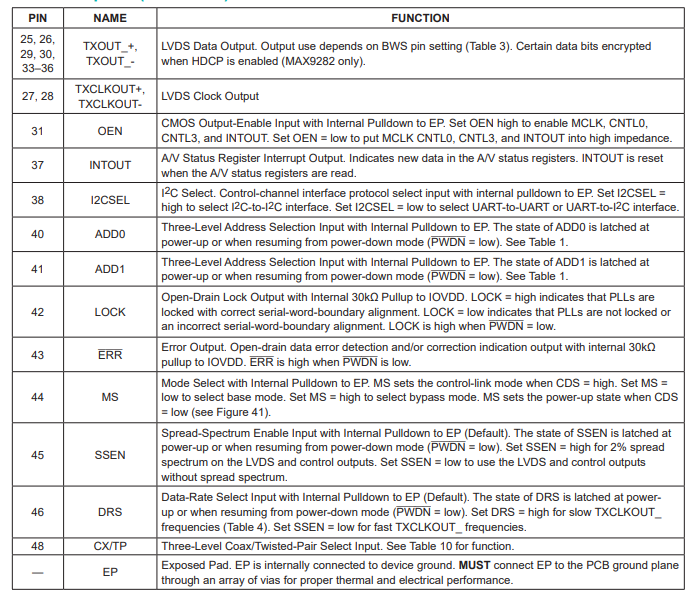

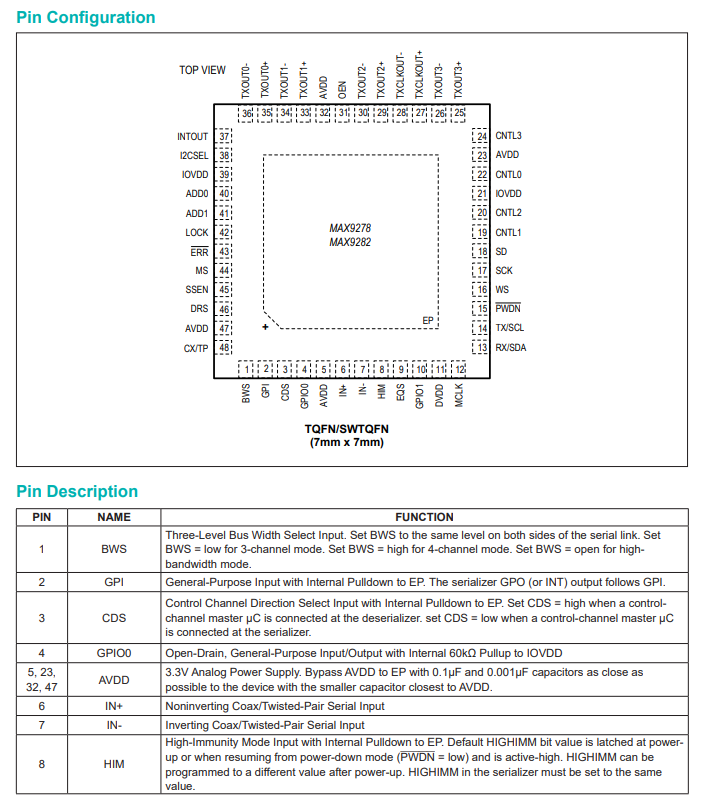

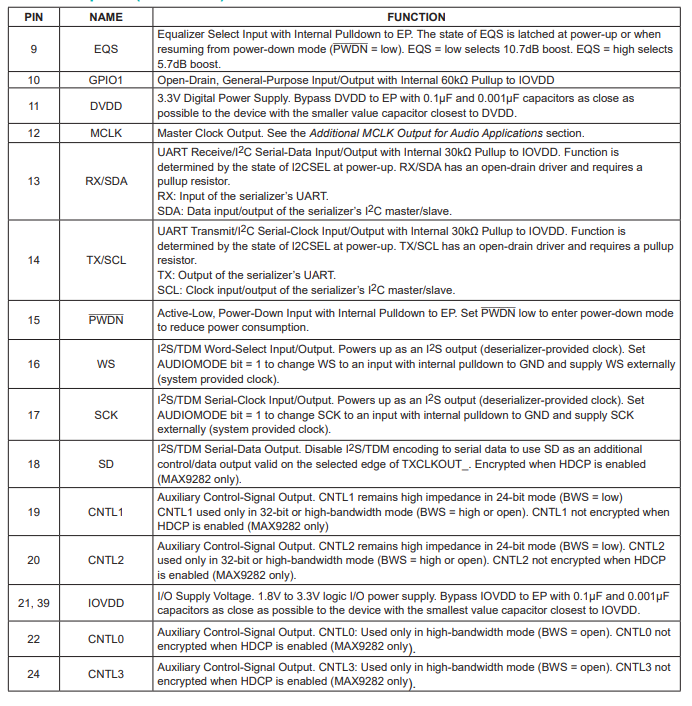

引腳配置描述

詳細說明

MAX9278/MAX9282解序列化器與MAX9275/MAX9277/MAX9279/MAX9281序列化器配對時，可提供完整的工作特性集，且與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備完全兼容，具備與任何GMSL設備配對時的基本功能。MAX9282具有高帶寬數字內容保護（HDCP）功能，而MAX9278則沒有。

這些解序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，在24比特3通道模式下可運行至最高104MHz的輸出時鐘頻率，在27比特高帶寬模式下，或在32比特4通道模式下為78MHz。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720及更高分辨率，顏色深度為24比特，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM I2S立體聲，在TDM模式下最多支持八個L - PCM通道。采樣率為32kHz至192kHz，采樣深度為8至32比特。輸入均衡功能與GMSL序列化器的預加重/去加重功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠對序列化器和解序列化器的寄存器進行編程，也可用于在顯示器上編程寄存器功能（僅MAX9282）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可用于降低LVDS輸出上的電磁干擾（EMI）。串行輸入符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

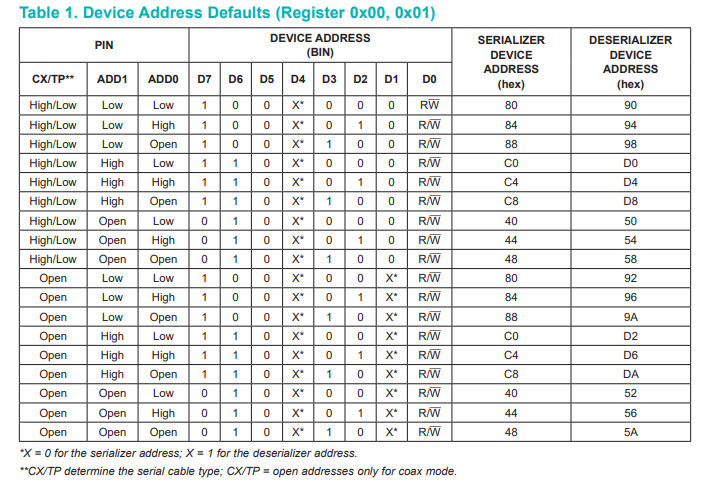

寄存器用于設置解序列化器的工作條件，并在基本模式下通過控制通道進行編程。MAX9278/MAX9282有自己的設備地址，與之配對的序列化器也有其設備地址。類似地，序列化器有自己的設備地址，MAX9278/MAX9282也有自己的設備地址。無論何時更改設備地址，都務必將新地址同時寫入兩個設備。默認設備地址由解序列化器的ADD[1:0]和CX/TP輸入設置（見表1）。兩個設備中的寄存器0x00和0x01都保存設備地址。
