概述
MAX96716A 將雙 GMSL2 串行輸入轉換為 MIPI CSI-2。它還發送和接收控制通道數據，從而實現前向路徑視頻和雙向控制數據的傳輸。GMSL2 鏈路在正向傳輸方向上以 6Gbps 或 3Gbps 的固定速率運行，而在反向傳輸方向上的速率為 187.5Mbps。

GMSL? 輸入獨立運行，允許每個輸入接收具有不同時序和分辨率的視頻。

可以將來自兩個輸入的視頻數據聚合起來以在單個 CSI-2 端口上輸出，或者在第二個端口上復制以進行冗余處理。

該設備和連接的串行器通過 I^ 2^ C 或 UART。

該設備的工作溫度范圍為 -40°C 至 +105°C，且符合 AEC-Q100 標準。

數據可以通過符合 GMSL2 通道規范的低成本 50Ω 同軸電纜或 100Ω STP 電纜傳輸。請聯系工廠以獲取 GMSL2 通道規格。
數據表：*附件：MAX96716A雙GMSL2至CSI-2解串器技術手冊.pdf
特性

• 通過單根同軸電纜或 STP 電纜實現全雙工功能
  • 3Gbps 或 6Gbps 前向鏈路速率
  • 187.5Mbps 反向鏈路速率
• 雙四通道 D-PHY 或雙通道 C-PHY MIPI CSI-2 v1.3 輸出端口
  • 聚合和復制功能
  • 支持 16 個虛擬通道
  • 支持 RAW8/10/12/14/16/20、RGB565/666/888、YUV422 8/10 位、用戶定義和通用長包數據類型
• 先進的 MIPI D-PHY v1.2 發射器
  • 每通道 80Mbps 至 2.5Gbps
• 先進的 MIPI C-PHY v1.0 發射器
  • 每通道 182Mbps 至 4.56Gbps
• 反向參考（RoR）通道支持串行器的無晶振操作
• ASIL 相關功能安全特性
  • 符合 ASIL B 標準
  • 隧道模式下通過 CRC 實現端到端數據完整性
  • 用于保護前向視頻和控制通道數據的 R-S FEC
  • 側信道數據（I^2^C、UART、SPI、GPIO）的 16 位 CRC 保護，檢測到錯誤后重新傳輸
  • 視頻行數據的 32 位 CRC 保護
• 用于串行鏈路 BER 測試的前向和反向通道 PRBS
• 持續鏈路裕度監控和優化
  • 連續自適應均衡
  • 用于連續鏈路裕度診斷的前向和反向通道眼圖張開監視器
• 用于設備配置和外設通信的并發側通道
  • I^2^C/UART、直通 I^2^C/UART、SPI、GPIO 和寄存器可編程 GPIO
  • 四個硬件可編程的設備地址
• 48 引腳 7mm x 7mm TQFN 側面可潤濕封裝，引腳間距為 0.5mm

簡化應用電路

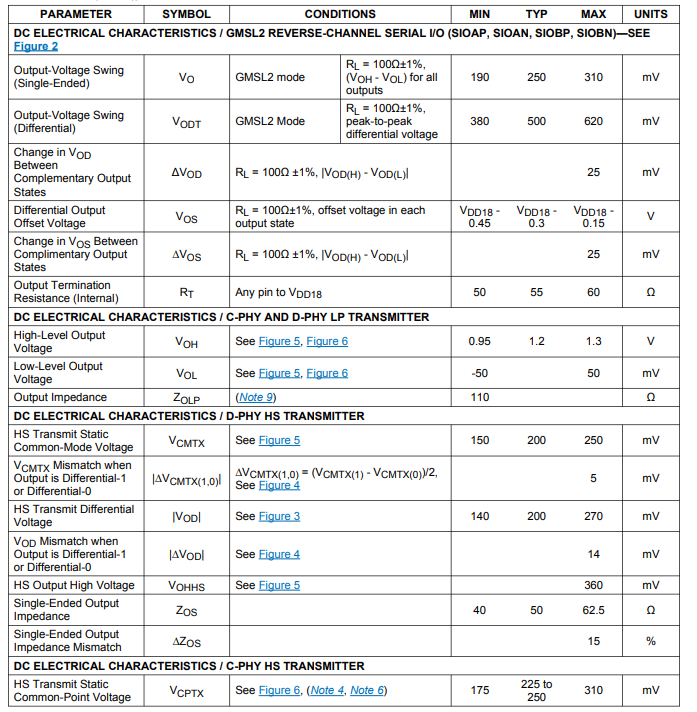

電特性

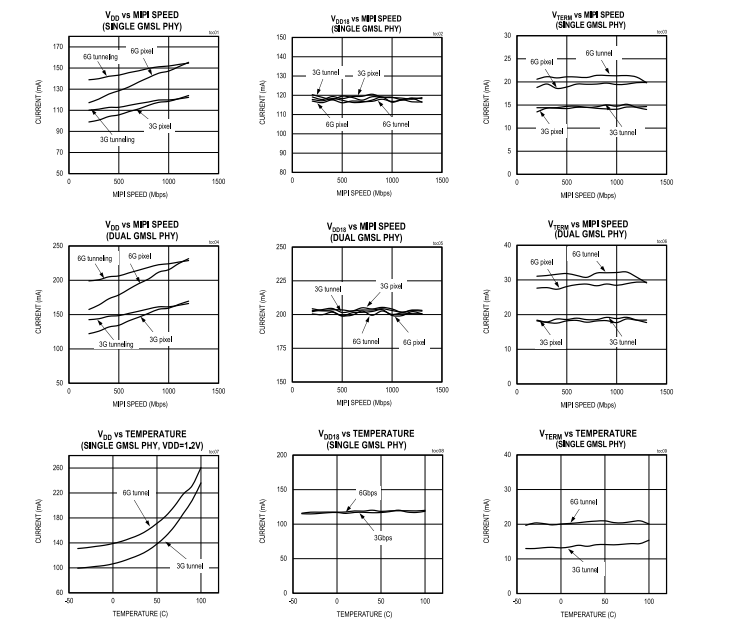

典型操作特性

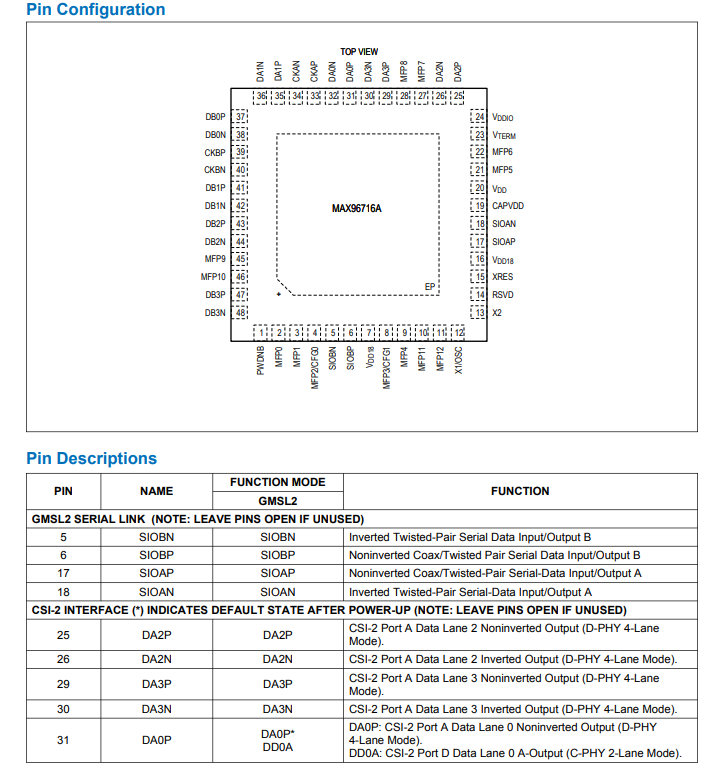

引腳配置描述

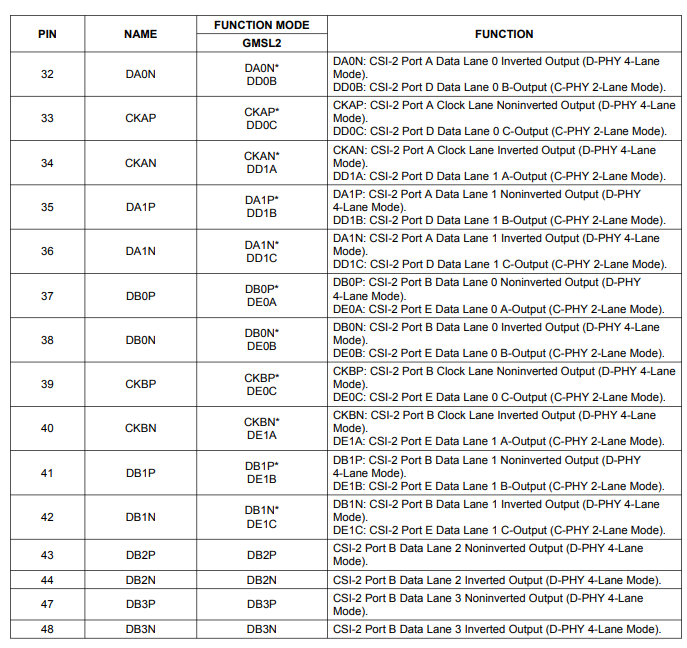

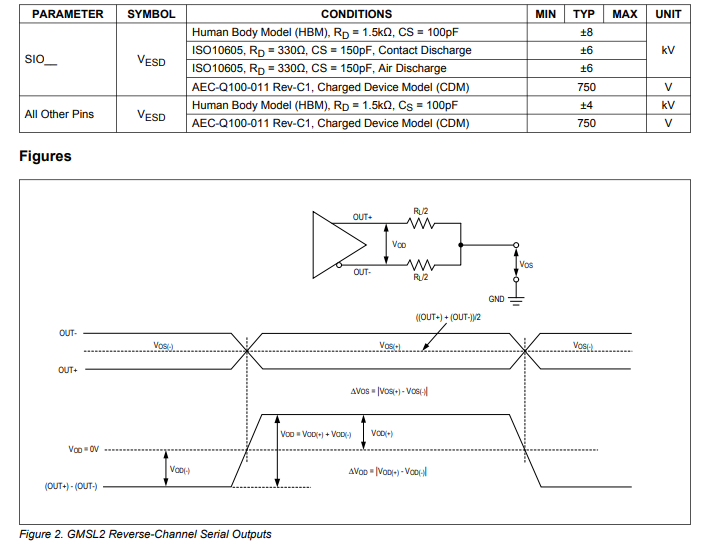

ESD保護

產品概述

MAX96716A GMSL2雙通道解串器可將單路或雙路GMSL2串行輸入的數據，轉換為一個或兩個CSI - 2輸出端口上的CSI - 2數據包。它還能發送和接收側信道數據，支持前向路徑傳感器數據的全雙工傳輸，并且雙向數據速率可設置為低至50Ω同軸電纜或100Ω STP電纜的50Mbps，以滿足GMSL2通道規格要求。

MAX96716A具有雙四通道D - PHY v1.2輸出端口，支持80Mbps至2.5Gbps的數據速率；或雙2通道C - PHY CSI - 2 v1.3輸出端口，每個通道支持182Mbps至4.56Gbps的數據速率。活動的D - PHY v1.2數據通道數量可編程，可為1、2、3或4通道。C - PHY接口可編程為1或2通道。它支持的數據類型包括RAW8/10/12/14/16/20、RGB555/666/888/YYUV422 8/10位、用戶自定義以及通用長數據包數據類型。它還支持多達16個虛擬通道。

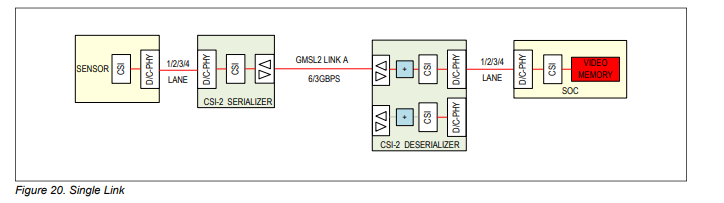

一個基本用例是具有MIPI - D - PHY輸出的單個傳感器，如圖20所示，傳感器輸出以3Gbps或6Gbps的數據速率在GMSL2模式下發送至SoC。可使用兩個GMSL2串行器與一個MAX96716A解串器連接兩個傳感器，或將一個或兩個SoC連接起來，如圖21所示。電纜類型、傳感器定時和數據速率無需匹配，傳感器與鏈路的連接也可隨意設置，以調整前向速率（3Gbps或6Gbps）。鏈路A和鏈路B的數據分別輸出到獨立的專用CSI - 2端口，以供SoC采集。專用端口使具有較慢D - PHY通道的SoC能夠從兩個數據源采集數據。
