【動作描述】

如圖1，有一條流水線，每生產一個產品，都會結果X0這個感應器。當按下按鈕1時，每生產10000個產品，蜂鳴器拉響;按一下X2按鈕時，生產20000個產品，蜂鳴器拉響;按一下X3按鈕時，生產30000個產品，蜂鳴器拉響。

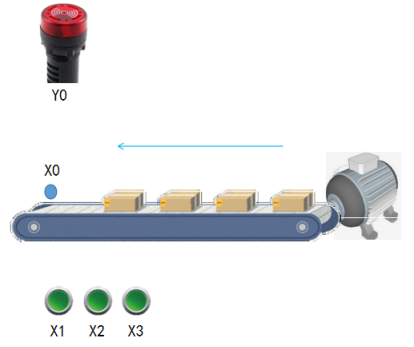

圖1 設備示意圖

【程序編寫及思路】

1.方法1：標志位與多個計數器

如圖2，按下X1，用MOV把K1給到組合位元件K1M0，相當于導通了M0，斷開了M1、M2、M3;同時使用批量復位指令復位C0到C2，重新開始計數。

按下X2，用MOV把K2給到組合位元件K1M0，相當于導通了M1，斷開了M0、M2、M3;同時使用批量復位指令復位C0到C2，重新開始計數。

按下X3，用MOV把K4給到組合位元件K1M0，相當于導通了M2，斷開了M1、M0、M3;同時使用批量復位指令復位C0到C2，重新開始計數。

相當于X1按鈕觸發M0，X2按鈕觸發M1，X3按鈕觸發M2，這個3個M點分別是10000次、20000次、30000次的標志位，后續對應的控制就串入對應的M點就可以。

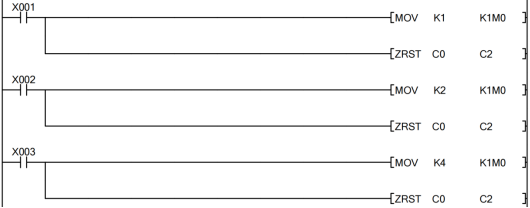

圖2 模式選擇

如圖3，按下X0時，3種不同模式的M點，對應導通不同的計數器，M0對應C0，計數10000;M1對應C1，計數20000;M2對應C2，計數30000。

計數器次數到達就觸發Y0導通，輸出報警。

只有當按下X1~X3任何一個按鈕，復位計數器，Y0停止輸出。

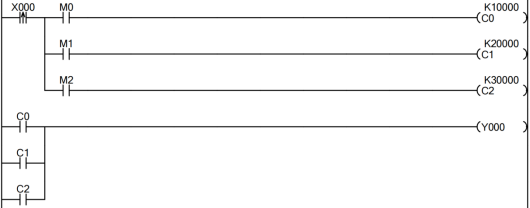

圖3 計數及輸出控制

2.方法2：使用計數器設定值。

為了實現掉電保存功能，使用的寄存器和計數器都是掉電保持型的，可以根據圖4和圖5。

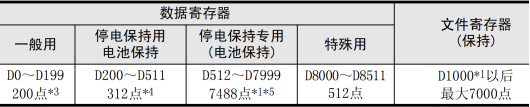

圖4 FX3U PLC 寄存器范圍

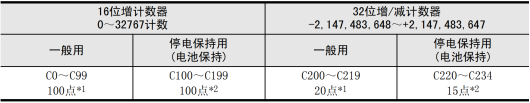

圖5 FX3U PLC 計數器范圍

如圖6，X1按下時，用MOV指令把K10000傳送進D512;X2按下時，用MOV指令把K20000傳送進D512;X3按下時，用MOV指令把K30000傳送進D512。

用X0觸發計數器C100，計數的數據為D512保存的數據，次數一到，C100常開觸點導通，輸出Y0;

當3個按鈕一起按下去時，復位寄存器C100，重新開始計數。

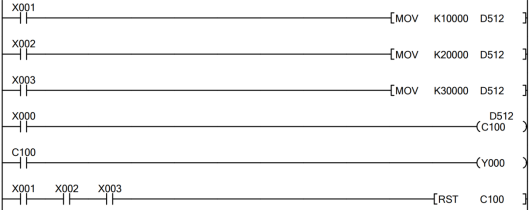

圖6 利用寄存器設定值控制

3.方法3：使用計數器的當前值。

這里為了實現掉電保存，使用M500以后的M點(FX3U PLC中間繼電器復位如圖7)

圖7 FX3U PLC 中間繼電器范圍

如圖8，X0觸發寄存器C100進行計數，計數個數30000(只要大于等于30000都可以)。

按下X1，用MOV把K1給到組合位元件K1M512，相當于導通了M512，斷開了M513、M514、M515;

按下X2，用MOV把K2給到組合位元件K512M0，相當于導通了M513，斷開了M512、M514、M515;

按下X3，用MOV把K4給到組合位元件K512M0，相當于導通了M514，斷開了M513、M512、M515;

在M512導通情況下，C100計數大于等于K10000時，輸出控制Y0;

在M513導通情況下，C100計數大于等于K20000時，輸出控制Y0;

在M514導通情況下，C100計數大于等于K30000時，輸出控制Y0;

復位使用了X1按鈕，只要長按X1按鈕5秒，復位C100，Y0停止輸出，重新開始計數。

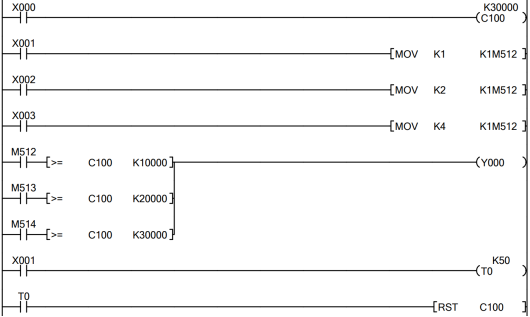

圖8 使用計數器當前值控制
