Analog Devices/Maxim Integrated MAX32690超高效微控制器 (MCU) 是先進的片上系統 (SoC)，具有Arm ? Cortex?-M4F CPU、最新一代BLUETOOTH? 5.2低功耗 (LE) 無線電，以及大型閃存和SRAM存儲器。 這些器件將處理能力與物聯網應用所需的連接相結合。MAX32690 MCU的工作溫度范圍為-40°C至+105°C，非常適合用于工業環境。所有器件均采用68引腳TQFN-EP（0.40mm間距）封裝和140焊球WLP（0.35mm間距）封裝。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX32690超高效微控制器 (MCU)數據手冊.pdf

藍牙5.2低功耗 (LE) 無線電支持多種模式，包括網狀網絡、到達角 (AoA) 和出發角 (AoD)，用于測向、遠距離（編碼）和高吞吐量。單獨提供使用軟件編解碼器實現的LE音頻硬件。RISC-V內核可選擇性地處理計時關鍵型控制器任務，使編程器免受藍牙低功耗中斷延遲問題的影響。

加密工具箱 (CTB) 具有高級安全特性，包括用于快速橢圓曲線數字簽名算法 (ECDSA) 的模塊化算法加速器 (MAA)、高級加密標準 (AES) 引擎、 TRNG、SHA-256散列和安全引導加載程序。內部代碼和SRAM空間通過兩個四通道SPI就地執行（SPIXF和SPIXR）接口擴展到芯片外，每個接口高達512MB。

Analog Devices/Maxim Integrated MAX32690包括多個QSPI、UART、CAN 2.0B和^I2C^串行高速接口，以及一個用于連接音頻編解碼器的^I2S^端口。所有接口均支持外設和存儲器之間的高效DMA驅動傳輸。12輸入（8個外部）、12位SAR ADC以高達1MSPS的速度對模擬數據進行采樣。

特性

• 超高效微控制器，用于電池供電應用
  • 帶FPU的120MHz Arm Cortex-M4處理器
  • 超低功耗、32位RISC-V (RV32) 協處理器，可用于卸載數據處理
  • 7.3728MHz和60MHz低功耗振蕩器
  • 外部晶體支持（藍牙低功耗需要32MHz）
  • 32.768kHz RTC時鐘（需要外部晶體）
  • 8kHz常開超低功耗振蕩器
  • 3MB內部閃存、1MB內部SRAM
  • 有源模式：76.5μW/MHz（1.1V時）
  • 1.8V和3.3V I/O，無電平轉換器
  • 外部閃存和SRAM擴展接口
• 藍牙5.2 LE無線電
  • 可提供完全開源的藍牙5.2堆棧
  • 支持AoA、AoD、LE音頻和網狀網絡
  • 高吞吐率模式 (2Mbps)
  • 遠程（125kbps和500kbps）模式
  • -97dBm Rx靈敏度和+4.5dBm Tx功率
  • 單端天線連接 (50Ω)
• 封裝選項
  • 68引腳TQFN-EP
  • 140焊球WLP
• 最優外設組合，提高平臺擴展性
  • 16通道DMA
  • 5個四通道SPI控制器 (60MHz)/外設 (30MHz)
  • 4個UART，帶流量控制
  • 2個^I2C^接口
  • ^I2S^
  • 8個外部通道、12位1Msps SAR ADC
  • USB 2.0高速器件
  • 16個脈沖串引擎
  • 4個32位/雙通道16位定時器，具有8mA高驅動電流
  • 2個32位/雙通道16位低功耗定時器
  • 2個CAN 2.0B控制器
  • 4個微功耗比較器
  • 1-wire控制器
• 加密工具箱 (CTB)，用于IP/數據安全
  • 模塊化算術加速器 (MAA)、真正隨機數生成器 (TRNG)
  • 安全非易失性密鑰存儲、SHA-256、AES-128/192/256
  • 安全啟動ROM
• 工作溫度范圍：-40°C至+105°C

應用

• 健身/健康可穿戴設備
• 便攜式和可穿戴無線醫療設備
• 資產跟蹤
• 工業傳感器和網絡

框圖

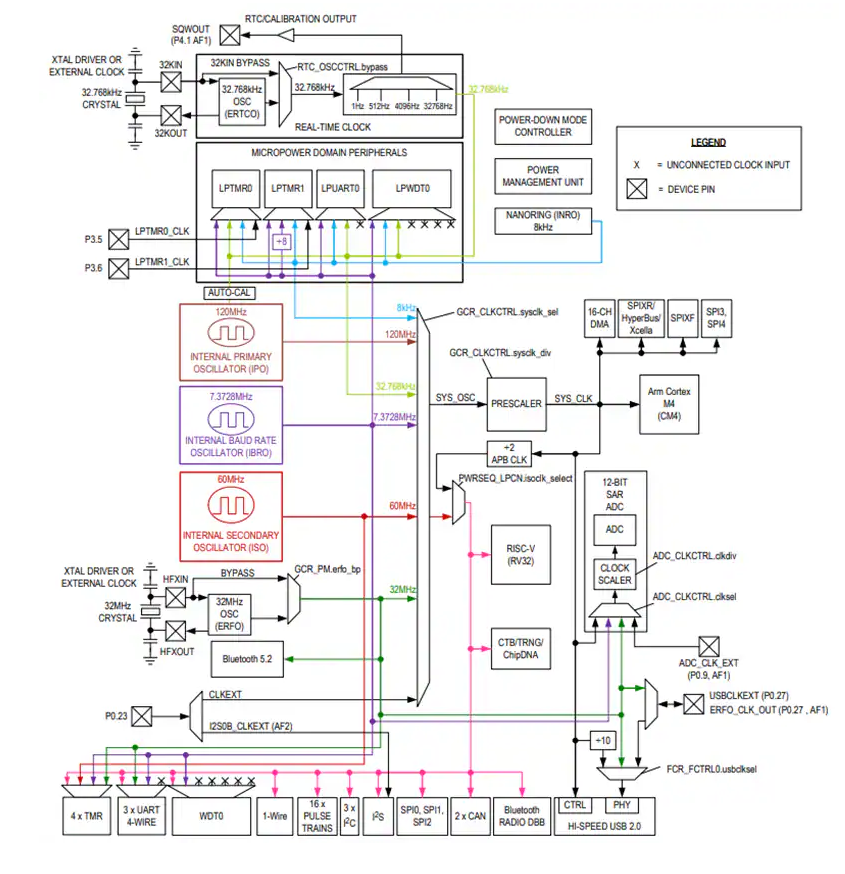

時鐘方案
