TPS6273x 系列提供高度集成的超低功耗降壓轉換器解決方案 非常適合滿足能源等超低功耗應用的特殊需求 收獲。TPS6273x 為系統提供外部可編程穩壓電源，以 與線性降壓相比，保持了電源管理階段的整體效率 轉爐。該穩壓器旨在降低儲能元件的電壓，例如 作為電池或超級電容器，為低壓電子設備提供電源軌。穩壓輸出 經過優化，可在低輸出電流 （<10 μA） 到高輸出電流范圍內提供高效率 電流 （200 mA）。

TPS6273x 集成了適用于低功耗應用的優化遲滯控制器。 內部電路使用基于時間的采樣系統來降低平均靜態 當前。
*附件：tps62736.pdf

為了進一步幫助用戶嚴格管理其能源預算，TPS6273x 切換 Input Power-Good 指示燈，當 輸入電源已降至預設的臨界水平以下。此信號旨在觸發 降低負載電流以防止系統進入欠壓狀態。在 此外，獨立的使能信號允許系統控制轉換器是否 調節輸出，僅監控輸入電壓，或在超低靜態狀態下關斷 sleep 狀態。

輸入電源良好閾值和輸出穩壓器電平可獨立編程 通過外部電阻器。

TPS6273x 的所有功能都封裝在一個小尺寸 14 引腳 3.5mm × 中 3.5mm QFN 封裝 （RGY）。

特性

• 工業&3146;s 低輸出電流下的最高效率：> 90% （I 時） 外 = 15 μA
• 超低功耗 Buck 轉換器
  • TPS62736 針對 50mA 輸出電流進行了優化
  • TPS62737 針對 200mA 輸出電流進行了優化
  • 1.3V 至 5V 電阻器可編程輸出電壓
    范圍
  • 2V 至 5.5V 輸入工作范圍
  • 有源
    運行期間的靜態電流為 380nA 和 375nA，TPS62736 和 TPS62737
  • 船舶模式運行期間的 10nA 靜態電流
  • 2% 電壓調節精度
• 100% 占空比 （通過模式）
• EN1 和 EN2 控制
  • 兩種關機狀態：發貨模式（完全關機狀態）
    待機模式包括 VIN_OK 指示
• 輸入電源良好指示 （VIN_OK）
  • 推挽式驅動器
  • 電阻器可編程閾值電平

參數

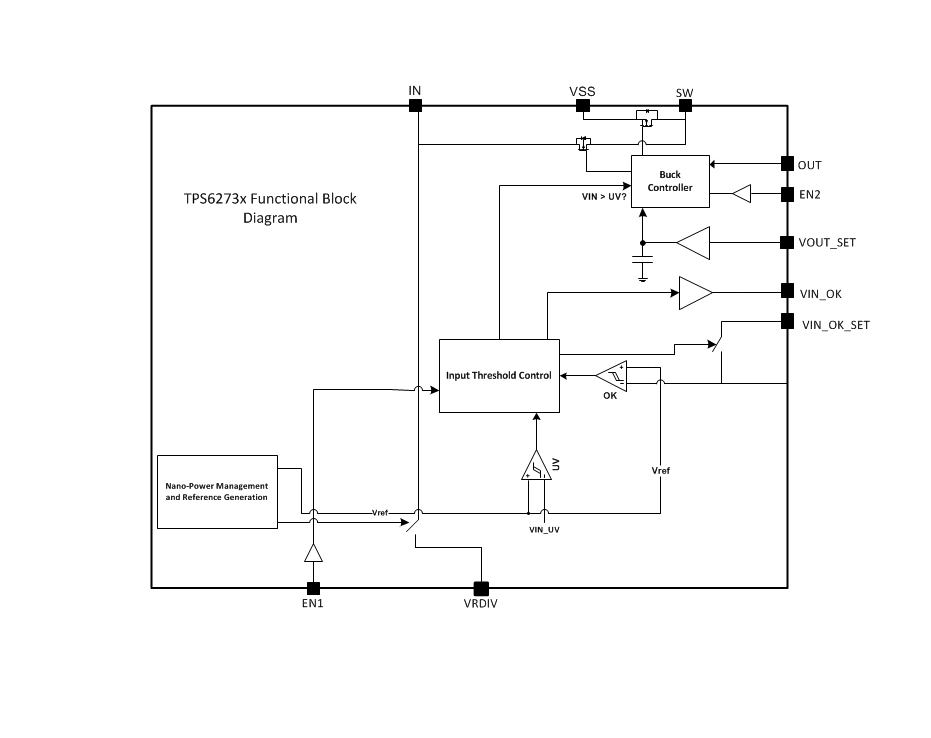

方框圖

1. 產品概述

TPS62736是一款高度集成的超低功耗降壓（Buck）轉換器，專為滿足超低功耗應用（如能量收集）的特殊需求而設計。該轉換器提供可編程的輸出電壓，最大輸出電流可達50mA，適用于從能量存儲元件（如電池或超級電容器）向低電壓電子設備供電的場景。

2. 主要特性

• ?超低功耗?：在活動期間，TPS62736的靜態電流僅為幾百納安，適用于能量受限的應用。
• ?可編程輸出電壓?：輸出電壓范圍從1.3V到5.5V，可通過外部電阻編程。
• ?高效率?：在低輸出電流（<10μA）到高電流（50mA）范圍內均保持高效率。
• ?雙電源關閉狀態?：包括全電源關閉狀態（Ship Mode）和待機模式（Standby Mode），進一步降低功耗。
• ?輸入電源良好指示?：通過VIN_OK引腳提供輸入電源監測功能，當輸入電壓低于預設閾值時發出信號。

3. 應用領域

• 超低功耗應用
• 2節和3節堿性電池供電的應用
• 能量收集
• 太陽能充電器
• 熱電發電機（TEG）收集
• 無線傳感器網絡（WSN）
• 低功耗無線監測
• 環境監測
• 橋梁和結構健康監測（SHM）
• 智能建筑控制
• 便攜式和可穿戴健康設備
• 娛樂系統遙控器

4. 封裝與尺寸

• ?封裝類型?：14引腳VQFN（RGY）封裝
• ?尺寸?：3.5mm x 3.5mm

5. 電氣特性

• ?輸入電壓范圍?：2V到5.5V
• ?輸出電壓范圍?：1.3V到5.5V（可編程）
• ?最大輸出電流?：50mA
• ?靜態電流?：活動模式下幾百納安，待機模式下更低
• ?效率?：在低輸出電流下仍保持高效率

6. 功能描述

• ?降壓轉換器操作?：采用脈沖頻率調制（PFM）控制，通過外部電阻設置參考電壓，實現電壓調節。
• ?輸出電壓和VIN_OK編程?：通過外部電阻分壓器設置輸出電壓和VIN_OK閾值。
• ?納瓦級電源管理?：采用優化的滯回控制器和時間基采樣系統，降低平均靜態電流。
• ?啟動行為?：支持從全電源關閉狀態（Ship Mode）和待機模式（Standby Mode）啟動，具有不同的啟動時間。

7. 典型應用電路

• 提供了3電阻和4電阻的典型應用電路，包括詳細的設計步驟和外部組件選型指南。

8. 布局指南

• 強調了輸入電容器、電感器和輸出電容器的布局對減少開關噪聲的重要性。
• 提供了推薦的布局示例，以幫助優化PCB設計。

9. 文檔與支持

• 提供了技術文檔、應用簡報和社區資源鏈接。
• TI E2E?在線社區支持，提供快速的設計幫助和問題解決。
