      LM43603-Q1 SIMPLE SWITCHER? 3.5V 至 36V 3A 同步降壓轉換器

      數據：

      描述

      LM43603-Q1穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達3A的負載電流，輸入電壓范圍為3.5V至36V（最大絕對值42V）.LM43603-Q1以極小的解決方案尺寸提供優異的效率，輸出精度和壓降電壓。擴展系列產品能夠以引腳到引腳兼容封裝提供0.5A， 1A和2A負載電流選項。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選功能包括可編程開關頻率，同步，電源正常標志，精確使能，內部軟啟動，可擴展軟啟動和跟蹤，可為各種應用提供靈活且易于使用的平臺應用中對通道損失進行線性補償。輕載時的斷續傳導和自動頻率調制可提升輕載效率。此系列只需要很少的外部組件，并且引腳排列可實現簡單，最優的印刷電路板（PCB）布局布線。保護功能采用了包括熱關斷，V CC 欠壓鎖定，再周期電流限制和輸出短路保護.LM43603-Q1器件采用HTSSOP（PWP）16引腳引線式封裝（6.6mm×5.1mm×1.2mm）.LM43603A-Q1版本針對PFM操作進行優化，推薦用于新設計。該器件與LM4360x和LM4600x系列實現了引腳對引腳兼容。

      特性

      • 符合汽車應用要求認證
      • 具有符合AEC-Q100標準的下列結果：
        • 器件溫度1級：-40°C至+ 125°C的工作結溫范圍
      • 27μA穩壓靜態電流
      • 可在輕負載條件下實現高效率（DCM和PFM）
      • 符合EN55022 /CISPR 22電磁干擾（EMI）標準
      • 集成同步整流
      • 可調頻率范圍：200kHz至> 2.2MHz（默認值為500kHz）
      • 與外部時鐘頻率同步
      • 內部補償
      • 與陶瓷，固態電解，鉭和鋁電容器等大多數組合搭配使用時均可保持穩定
      • 電源正常標志
      • 軟啟動至預偏置負載
      • 內部軟啟動：4.1ms
        • < li>可由外部電容器延長的軟啟動時間
      • 輸出電壓跟蹤功能
      • 程序系統欠壓閉鎖（UVLO）精確使能
      • 具有斷續模式的輸出短路保護
      • 過熱關斷保護
      • 使用LM43603-Q1并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM43603-Q1 LM22670-Q1 LM26003-Q1 LM43600-Q1 LM43601-Q1 LM46000-Q1 LM46001-Q1 LM46002-Q1 LM5576-Q1 LMR14030-Q1 LMR16006Y-Q1 LMR23610-Q1 LMR23625-Q1 LMR23630-Q1
      3.5 ? ? 4.5 ? ? 3 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 6 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      36 ? ? 42 ? ? 38 ? ? 36 ? ? 36 ? ? 60 ? ? 60 ? ? 60 ? ? 75 ? ? 40 ? ? 40 ? ? 36 ? ? 36 ? ? 36 ? ?
      1 ? ? 1.285 ? ? 1.25 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1.23 ? ? 1 ? ? 0.8 ? ? 1 ? ? 1 ? ? 1 ? ?
      28 ? ? 37 ? ? 35 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 70 ? ? 30 ? ? 36 ? ? 34 ? ? 34 ? ? 34 ? ?
      3 ? ? 3 ? ? 3 ? ? 0.5 ? ? 1 ? ? 0.5 ? ? 1 ? ? 2 ? ? 3 ? ? 3.5 ? ? 0.6 ? ? 1 ? ? 2.5 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 150 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 50 ? ? 200 ? ? 700 ? ? 200 ? ? 200 ? ? 200 ? ?
      2200 ? ? 1000 ? ? 500 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 500 ? ? 2500 ? ? 2100 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      0.027 ? ? 3.4 ? ? 0.04 ? ? 0.033 ? ? 0.033 ? ? 0.024 ? ? 0.024 ? ? 0.027 ? ? 1 ? ? 0.04 ? ? 0.028 ? ? 0.075 ? ? 0.075 ? ? 0.075 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable ? ? Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?
      Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      99 ? ? 90 ? ? 98 ? ? 99 ? ? 99 ? ? 99 ? ? 99 ? ? 99 ? ? 95 ? ? 98 ? ? 97 ? ? 99 ? ? 99 ? ? 99 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      HTSSOP ? ? SO PowerPAD
      TO-263 ? ?      		 HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?      		 SOT-23-THIN ? ? SO PowerPAD ? ? SO PowerPAD
      SON ? ?      		 SO PowerPAD
      SON ? ?

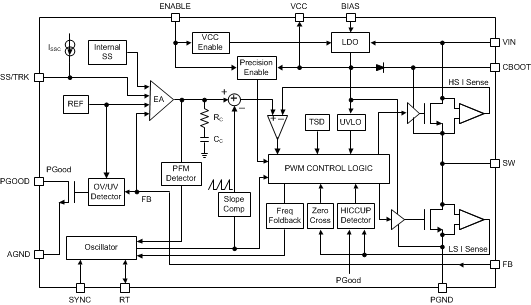

      方框圖 (1)
