      TPS62407-Q1 適用于 ADAS 攝像頭應用的汽車類 2.25MHz 固定輸出電壓雙路降壓轉換器

      數據：

      描述

      TPS624xx-Q1系列器件是同步雙路降壓DC-DC轉換器，適用于高級駕駛員輔助系統（ADAS）等汽車應用。它們提供兩個獨立的輸出電壓軌，由標準3.3V或5V電壓軌供電，具有固定輸出電壓，優化用于為ADAS相機模塊中的CMOS成像器或串行器 - 解串器供電。

      EasyScale?串行接口允許運行期間的輸出電壓修改。固定輸出電壓版本TPS624xx-Q1支持低功耗處理器的引腳控制簡單動態電壓調節。

      TPS624xx-Q1系列器件工作在2.25-MHz固定開關頻率，固定功率-save模式在輕負載電流下工作，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將MODE /DATA引腳拉高來強制器件進入固定頻率PWM模式。關斷模式可將電流消耗降至1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸的解決方案。

      特性

      • 符合汽車應用要求
      • AEC-Q100符合以下結果：
        • 設備溫度等級1：-40°C至125°C工作結溫范圍
        • 器件HBM ESD分類等級2
        • 器件CDM ESD分類等級C4B
      • 高效率 - 高達95％
      • V IN 范圍2.5 V至6 V
      • 2.25 MHz固定頻率操作
      • 輸出電流TPS62406-Q1 1000mA /400mA
      • 輸出電流TPS62407-Q1 400mA /600mA
      • 輸出電流TPS62422-Q1 1000mA /600mA
      • 輸出電流TPS62423-Q1 800mA /800mA
      • 輸出電流TPS62424-Q1 800mA /800mA
      • 固定輸出電壓
      • EasyScale?可選單引腳串行接口
      • 輕載電流下的省電模式
      • 180°異相操作
      • PWM模式下的輸出電壓精度±1％
      • 兩個轉換器的典型32-μA靜態電流
      • 100％占空比最低輟學

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62407-Q1 TPS62400-Q1 TPS62410-Q1 TPS62420-Q1 TPS62423-Q1 TPS62424-Q1
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      1.225 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 1.2 ? ? 1.1 ? ?
      1.225 ? ? 6 ? ? 6 ? ? 6 ? ? 1.5 ? ? 1.3 ? ?
      0.4 ? ? 0.4 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 0.8 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      2000 ? ? 2000 ? ? 2250 ? ? 2250 ? ? 2000 ? ? 2000 ? ?
      2500 ? ? 2500 ? ? 2250 ? ? 2250 ? ? 2500 ? ? 2500 ? ?
      0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ?
      Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ?

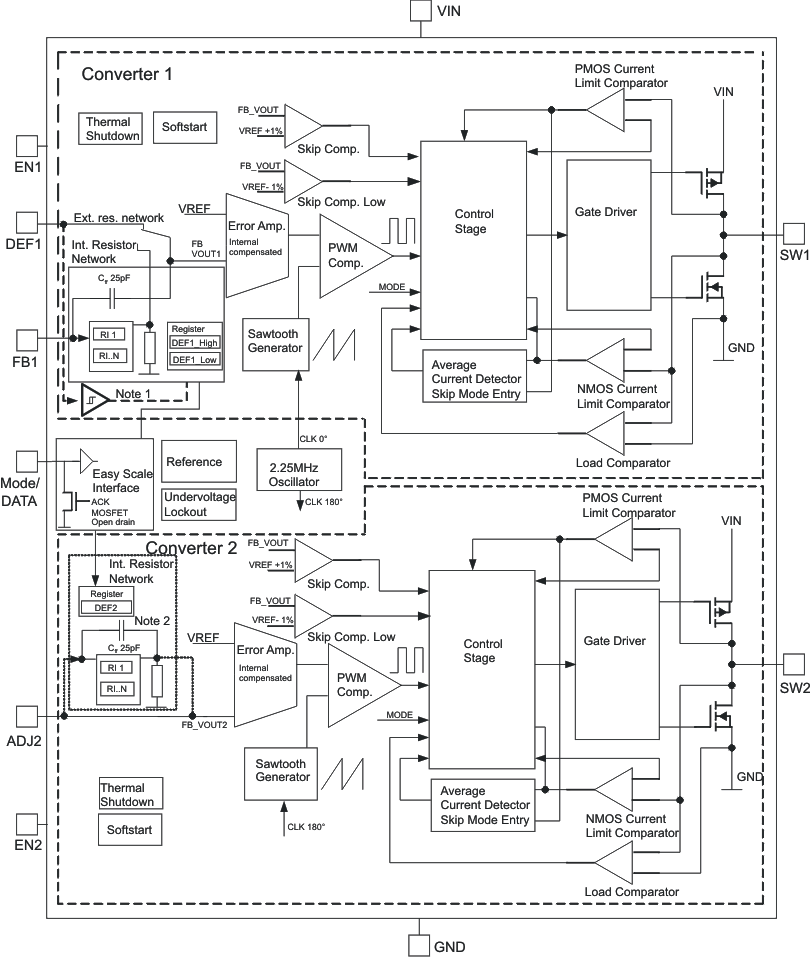

      方框圖 (1)
