      TPS54625 具有 Eco-mode 的 4.5V 至 18V 輸入、6.5A 同步降壓轉換器

      數據：

      描述

      TPS54625是一款自適應接通時間D-CAP2模式同步降壓轉換器.TPS54625可幫助系統設計人員用成本有效，低組件數量，低待機電流解決方案來完成不同終端設備的電源總線調節器集。

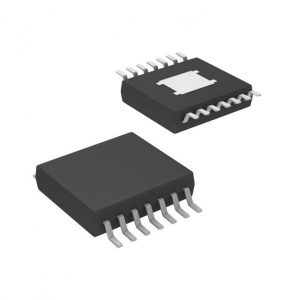

      TPS54625的主控制環路使用D-CAP2模式控制，此控制方式提供一個無需外部補償組件的極快速瞬態響應.TPS54625的專有電路還使該器件可采用諸如高分子有機半導體固體電容器（POSCAP）或高分子聚合物電容器（SP-CAP）等低等效串聯電阻（ESR）輸出電容器以及超低ESR陶瓷電容器。該器件的工作電壓介于4.5V至18V的VIN輸入之間。輸出電壓可在0.76V與5.5V之間進行編程。該器件還特有一個可調軟啟動時間和一個電源正常功能TPS54625采用14引腳散熱薄型小外形尺寸（HTSSOP）封裝，設計工作溫度介于-40°C到85°C之間。

      特性

      • D-CAP2模式支持快速瞬態響應
      • 低輸出紋波，支持陶瓷輸出電容器
      • 寬V 輸入輸入電壓范圍：4.5V至18V
      • 輸出電壓范圍：0.76V至5.5V
      • 高效率集成型FET針對
        更低占空比比應用進行了優化 - 36mΩ（高 - 側）與28mΩ（低側）
      • 關斷時的高效率，流耗不足10μA
        • < li>初始帶隙參考的高精度
      • 可調軟啟動
      • 預偏置軟啟動
      • 650kHz開關頻率（f SW ）
      • 逐周期限流
      • 電源正常輸出

      應用范圍

      • 低電壓系統的廣泛應用
        • 數字電視電源
        • 高清Blu-ray Disc播放器
        • 網絡家庭終端設備
        • 數字機頂盒（STB）< /li>

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54625 TPS54225 TPS54226 TPS54325 TPS54326 TPS54425 TPS54426 TPS54429 TPS54429E TPS54525 TPS54526 TPS54626
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 7 ? ? 7 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      6.5 ? ? 2 ? ? 2 ? ? 3 ? ? 3 ? ? 4 ? ? 4 ? ? 4.5 ? ? 4.5 ? ? 5.5 ? ? 5.5 ? ? 6.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      650 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 650 ? ? 650 ? ? 650 ? ?
      650 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 650 ? ? 650 ? ? 650 ? ?
      0.95 ? ? 0.8 ? ? 0.8 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.9 ? ? 0.9 ? ? 0.95 ? ?
      Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      95 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 98 ? ? 98 ? ? 95 ? ? 95 ? ? 95 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -20 to 85 ? ? -20 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? HTSSOP ? ? HTSSOP
      VQFN ? ?      		 HTSSOP ? ? HTSSOP
      VQFN ? ?      		 HTSSOP ? ? HTSSOP
      QFN ? ?      		 HTSSOP ? ? HTSSOP
      QFN ? ?      		 HTSSOP ? ? HTSSOP
      QFN ? ?      		 HTSSOP ? ?
