TPS55288-Q1 是一款同步四開關降壓-升壓轉換器，能夠將輸出電壓調節在輸入電壓、高于或低于輸入電壓。TPS55288-Q1 的工作電壓范圍為 2.7V 至 36V，并能夠輸出 0.8V 至 22V 電壓，以支持各種應用。

TPS55288-Q1 集成了兩個升壓支路的 16A MOSFET，以平衡解決方案尺寸和效率。通過I具有可編程輸出電壓和輸出電流限制^2^C接口，TPS55288-Q1完全符合USB PD規范。TPS55288-Q1 能夠從 12V 輸入電壓提供 100 W 的功率。
*附件：tps55288-q1.pdf

TPS55288-Q1采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200 kHz 至 2.2 MHz 范圍內進行編程，并可與外部時鐘同步。TPS55288-Q1 還提供可選的擴頻，以最大限度地降低峰值 EMI。

TPS55288-Q1 提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制和輸出短路保護。TPS55288-Q1 還通過可選的輸出電流限制和打嗝模式保護確保在持續過載條件下的安全運行。

TPS55288-Q1 可以使用具有高開關頻率的小型電感器和小型電容器。它采用 4.0 mm × 3.5 mm QFN 封裝。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍
• 可編程電源 （PPS） 支持 USB 供電 （USB PD）
  • 寬輸入電壓范圍：2.7 V 至 36 V
  • 可編程輸出電壓范圍：0.8 V 至 22 V，步長為 20 mV
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • 可編程輸出電流限制高達 6.35 A，步長為 50 mA
  • ±5% 的精確輸出電流監控
  • 我^2^C接口
• 在整個負載范圍內效率高
  • V 時效率為 97% 在 = 12 伏，伏 外 = 20 V 和 I 外 = 3 安
  • 輕負載下的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串擾
  • 可選時鐘同步
  • 可編程開關頻率范圍為 200 kHz 至 2.2 MHz
• EMI 緩解
  • 可選的可編程擴頻
  • 無引腳封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 可編程平均電感電流限制高達 16 A
• 小解決方案尺寸
  • 最大開關頻率高達 2.2 MHz
  • 4.0 mm × 3.5 mm HotRod? QFN 封裝，具有可潤濕側翼選項

參數

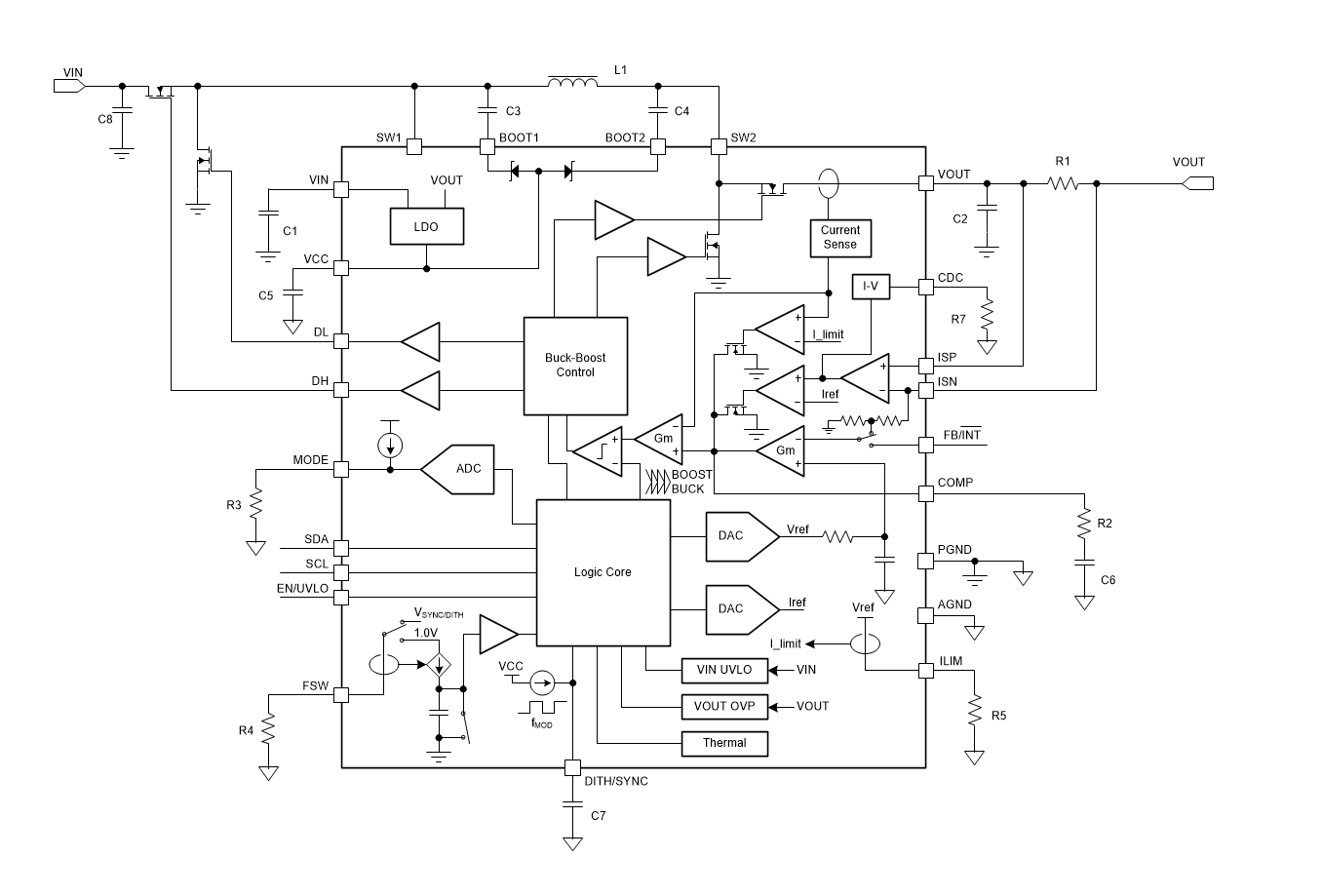

方框圖

?1. 核心特性?

• ?寬電壓范圍?：輸入2.7V至36V，輸出0.8V至22V，支持升降壓自動切換。
• ?高精度控制?：
  • 輸出電壓步進20mV，參考電壓精度±1%。
  • 可編程輸出電流限制（最高6.35A，50mA步進），電流監測精度±5%。
• ?高效能?：峰值效率達97%（12V輸入/20V輸出/3A負載）。
• ?接口與模式?：
  • I2C接口編程控制參數（如電壓、電流限制）。
  • 可選PFM（輕載高效）或強制PWM模式（低噪聲）。

?2. 關鍵功能?

• ?保護機制?：
  • 輸出過壓保護（OVP）、短路保護（Hiccup模式）、熱關斷（175°C閾值）。
  • 平均電感電流限制（最高16A），支持外部電阻配置。
• ?EMI優化?：
  • 可編程開關頻率（200kHz至2.2MHz），支持外部時鐘同步。
  • 可選擴頻調制降低EMI峰值。
• ?電纜壓降補償?：通過內部寄存器或外部電阻補償輸出線損。

?3. 應用場景?

• ?USB PD電源?：支持PPS協議，適配車載充電器、信息娛樂系統。
• ?汽車電子?：符合AEC-Q100 Grade 1標準（-40°C至125°C）。

?4. 封裝與設計支持?

• ?封裝?：4.0mm × 3.5mm HotRod? QFN（帶可潤濕側翼選項）。
• ?設計工具?：TI WEBENCH? Power Designer提供定制化方案。

?5. 文檔結構?

• 包含詳細引腳定義、電氣特性、寄存器映射（如REF、IOUT_LIMIT等）、典型應用電路及布局指南。
